Комплект эластичной муфты SGFlex (SGFмуфта + два фланца) SGFlex-3F SERIES


  муфта SGF                                                                            ОТПРАВИТЬ ЗАПРОС В ОТДЕЛ ПРОДАЖ

Эластичные муфты SGF. Купить

Эластичные муфты SGF






Новая соединительная система серии SGFlex-3F включает в себя проверенные  соединительные муфты SGFlex с цельными стальными фланцами или комбинациями маховиков, что обеспечивает комплексное решение для большенства решений. Гибкие муфты SGF - это крутильные гибкие, непереводные муфты.
Они используются для компенсации радиального, осевого или углового смещения вращающихся компонентов (например, валов), чтобы ослабить вибрации в трансмиссии и минимизировать пики крутящего момента Муфты SGFlex компенсируют осевые, радиальные и угловые смещения и являются способен работать в экстремальных условиях условия.
Они предоставляют эффективное увлажнение для пики крутящего момента и удары грузы. Некоторые общие приложения включают насосные системы, Гидравлические приводы и Конвейерные приводы.




Высокая плотность мощности соотношение и выдающийся долговечность и производительность муфты SGFlex составляет это идеальная система сцепления для все виды спецтехники такие в качестве дереворежущих машин, измельчитель приложения и камнедробилки на имя немного.
Фланцы из кованой стали изготовлены из качественная сталь и ее универсальный дизайн поддерживает все общие, а также нестандартные размеры требований к соединению вала / ступицы. Ступицы фланцев могут быть обработаны по шлюз / слот или мульти сплайн соединение требование в зависимости от личности требования.
Очень большой диаметр вала может быть подключенным из-за уникального 3-х стороннего дизайна фланцы Фланцы защищены от коррозии гальваническим покрытием, которое обеспечивает выдающиеся характеристики хранения и защищает стальные детали против агрессивных сред и воздействие на окружающую среду.

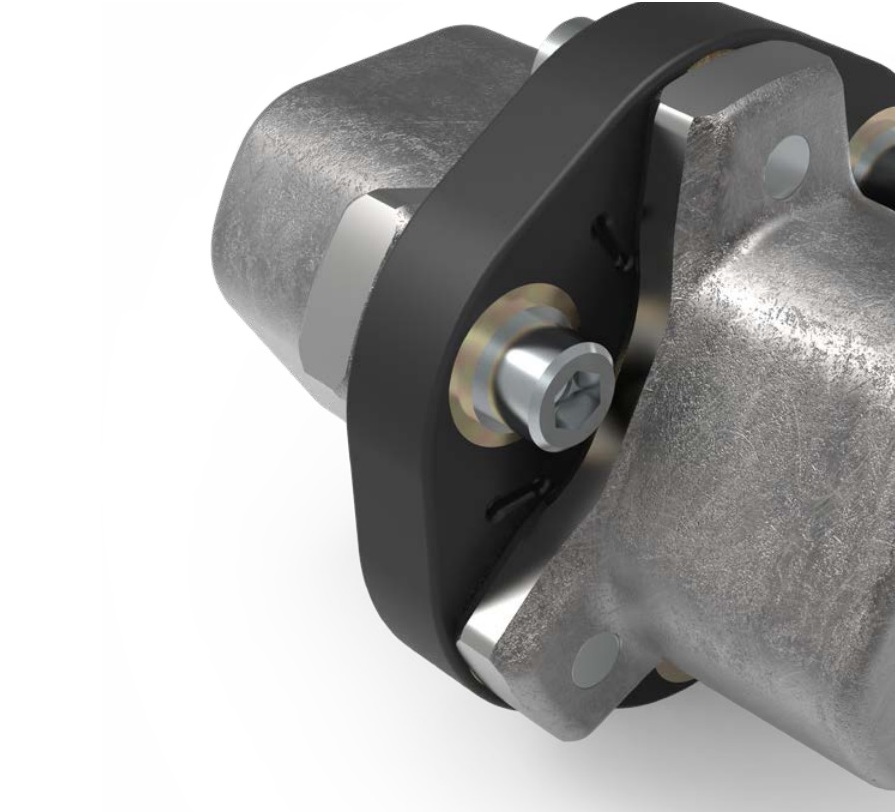

Применяется в уборочных машинах, внутри биогазовые ферментеры и в соленой зоне морская индустрия доказывает превосходное сопротивление против недружественной окружающей среды. Фланцы и муфты SGFlex собраны вместе с помощью простого винтового соединения, используя высокое качество болты (класс 10,9) и высококачественные шайбы (300 HV твердость).
Винтовое соединение легко установить, так как болты крепятся болтами непосредственно к материалу фланца. Благодаря этому муфту SGFlex можно заменить без разборки металлических частей, просто ослабить болты и заменить гибкий диск элемент в радиальном направлении. Для того, чтобы выбрать правильный размер муфты для вашего приложение, рассчитать номинальный крутящий момент T N из ваша система.
Далее примите во внимание следующие моменты: »Благодаря конструктивному составу SGF гибкие муфты, обычно это не нужно исправить T N для машин или тепловых влияния.
Помимо учета статических нагрузок при Выбирая гибкую муфту, мы всегда рекомендую расчет вибрационной поведение привода, чтобы избежать нежелательного резонансные явления.
»При неблагоприятных условиях Привод в резонансном режиме может привести к уничтожение отдельных компонентов внутри минут и следует избегать в принципе.
»Даны данные, необходимые для расчета в техническом описании в соответствии с Соединение SGFlex и объяснено в техническом объяснение данных SGF-TL-001 (доступно после запрос).
»При высоких частотах нагрузки учитывайте, что максимально допустимая потеря мощности индивидуальная гибкая муфта не превышена.

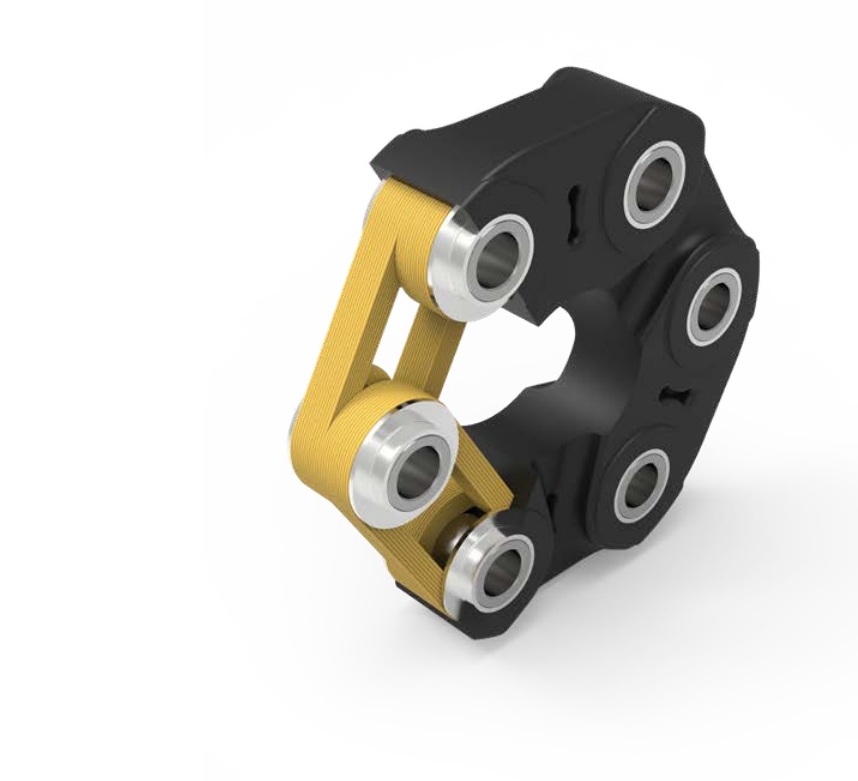

»Если в качестве замены используется муфта SGF решение в существующей системе, нагрузки на подшипники может увеличиться из-за изменения жесткости. Крутящий момент передается почти исключительно через вулканизированный вставки для шнура (технология волокна Tenpu®) по уникальному принципу натяжения-силы SGF. свойства
»Компенсация радиальная, осевая и угловое смещение
»Демпфирование пиковых моментов в трансмиссия
»Электроизоляция по запросу Выгоды
»Высокая плотность мощности благодаря уникальной передача энергии через Tenpu® технология
»Устойчив к ударным нагрузкам Общие Приложения
»Для подключения двигателей внутреннего сгорания и генераторы, включая любые соответствующее приводное оборудование в силе заводы и электростанции или соединительные двигатели внутреннего сгорания и генераторы в комбинированном отоплении и электростанции и электростанции
»Как гибкая муфта в трансмиссии такие как вибрационные грохоты и тест скамьи »Компенсация движения и поглощение вибрации между двигатели и гидравлические насосы в вилочные погрузчики, цементовозы или другие аналогичное оборудование
»Как гибкий соединительный элемент в миксерах, насосах и с / х машины
»Для подключения коробки передач и приводной вал в дороге, рельс, майнинг, военный или морской (корабль) Приложения Инкрустация шнура служит для демпфирования пиковых моментов и поглощать пусковые воздействия. Резина берет на себя поддерживающая и защитная функция для шнура пакеты и служит для изоляции шумов из-за прерывание структурно-шумового тракта.
Гибкие муфты SGF крутильные гибкие, непереводные муфты. Они есть используется для компенсации радиальной, осевой или угловой смещения вращающихся компонентов (например, валы), чтобы гасить вибрации в приводе обучить и минимизировать пики крутящего момента.

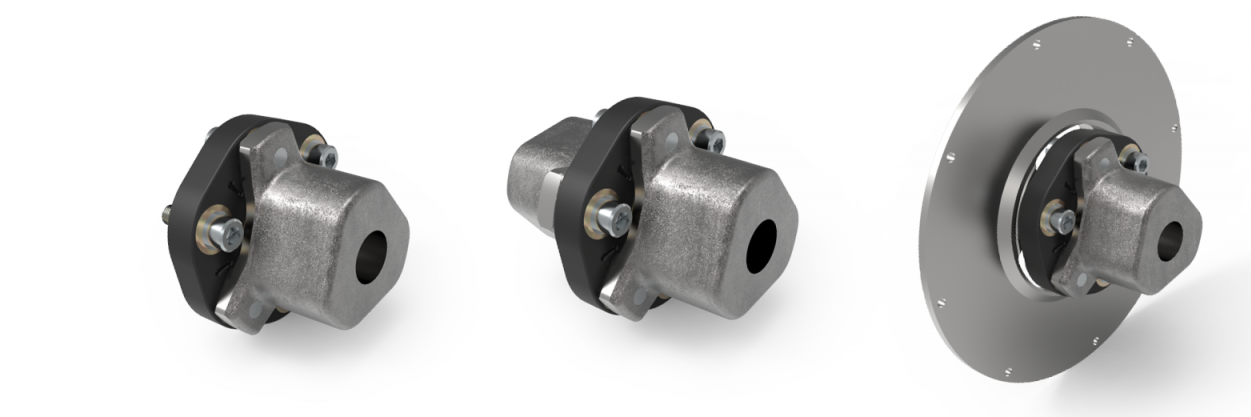

Гибкая муфта в сборе SGFlex-3F Серия представляет собой сборку, состоящую из Гибкая муфта SGFlex, приводной фланец и ведомый / выходной фланец Серия SGFlex-3F предлагает 3 типа муфт каждый 6 стандартных размеров с диапазоном крутящего момента от 200 нм - 3.200 нм. например SGFlex-3FD-096 Все кованые фланцы с 3 рычагами идут с пилотным отверстием отрегулировать отверстие в соответствии с конкретными потребностями. Макс. возможный диаметр отверстия для соединения ключа в соотв. в DIN6885-1 или ASME B17.1 приведены в таблицах на следующие страницы.

Обработка отверстий и специальные конструкции доступны по запросу. SGFlex-3F комплекты муфт и фланцев будут поставляться в сборе, но поставляется с необходимыми крепление крепежа (болты и шайбы) в комплекте. Для сборки муфт SGFlex-3F см. к нашей инструкции «SGF-TL-002». Для размера муфты 220 обратите внимание на направление вращения при установке. Эта муфта предназначена для подключения например, два устройства с валами электродвигатель с гидравлическим насос. Фланцы могут быть обработаны подходит практически для любой конструкции вала.

Муфта проста в установке, либо полностью собран или отдельно в монтажное пространство. Для поддержания, гибкая муфта может быть заменена не двигая ни устройства, ни фланцы. Гибкая муфта в сборе SGFlex-3FD обеспечивает установку универсальность и эксплуатационная надежность и является полным решением для вашего приложение. Эта муфта предназначена для подключения существующая структура с устройством с валом, например, шкив с электрический генератор. Существующая структура должна быть приспособлена к соединение гибкой муфты, Однако это позволяет уменьшить запчасти и последующие расходы.
Гибкая муфта в сборе SGFlex-3FS - это умное решение для приложений с подходящим существующая структура в сочетании с Преимущества SGFlex-3FD.
Эта муфта предназначена для подключения маховик двигателя с устройством с вал, например, коробка передач или электрический генератор. Фланцы для маховик соединения стандартизированы соотв. SAE 620J.



​​​​​​
Фланцы для соединение вала может быть обработано соответствовать конкретным потребностям. Гибкая муфта в сборе SGFlex-3FF объединяет Преимущество готового фланца для соединение маховика и гибкость собрать его на любой вид вала. Смещения между приводным и выходным валом могут быть компенсированы гибкими муфтами SGF, так как описано в следующем.
Указанные максимальные значения применяются, однако, только к конкретному аспекту как рассчитан на выносливость. Если различные осевые смещения происходят одновременно до максимума стоимость, снижение долговечности следует ожидать.
Номинальный крутящий момент TKN TKN - это номинальный крутящий момент гибкой муфты.
Этот крутящий момент может быть передан в полный гибкой муфтой. Максимальный крутящий момент TKMax1 Крутящие моменты при значениях TKMax1 возникают регулярно в нормальная работа машины или установки и может переноситься гибкой муфтой без повреждение, пока нагрузка развивается в течение короткого только время и с частотой не более 50000 циклов нагрузки.





Пики крутящего момента при значении TKMax1 обычно возникают при запуске или остановке, переключении, ускорении или торможение. Максимальный крутящий момент TKMax2 Крутящие моменты при значении TKMax2 не возникают в нормальная работа машины или установки, но все еще может быть перенесен с помощью гибкой муфты не разрушая его. Массивный урон гибкое соединение, а также повреждение винта соединения могут привести, так что только аварийный работа гибкой муфты может быть возможной после применения нагрузки TKMax2.
Крутящие моменты при значении TKMax2 возникают редко, например в случае повреждения машины, аварийная ситуация отключение или злоупотребление. После происшествия крутящих моментов при значении TKMax2 мы вообще рекомендуем заменить гибкую муфту как а также детали винтового соединения. Допустимый непрерывно колеблющийся момент TKW Допустимые непрерывно колеблющиеся крутящий момент TKW является максимально допустимым крутящий момент накладывается на номинальный крутящий момент.
Спецификация TKW дана как вибрационная амплитуда (пиковое значение). Максимально допустимая скорость nmax Максимально допустимая скорость nmax может быть полностью используется непрерывно. Указанный Значение оборотов применяется независимо от рабочего температура до указанных предельных значений для рабочей температуры соблюдаются.






Обратитесь к инструкции по эксплуатации и сборке. SGF-TL-002 (гибкие муфты и гибкие муфты сборки) для рабочих температурных пределов. Технические изменения и технические данные Мы оставляем за собой право вносить технические изменения в курс дальнейшего развития.
Технические данные в таблицах, а также на чертежах и таблицы данных служат только для описания продукта и не следует понимать как гарантированную характеристику в термины. Все иллюстрации приведены только в качестве примеров. отказ SGF делает все возможное, чтобы всегда предлагать Дата, по существу, правильная и полная. Тем не менее, возникновение ошибок не может быть полностью исключено.

SGF не несет ответственности за валюту, существенную правильность или полнота информации, содержащейся в этот документ, за исключением случаев, когда ошибки произошли из-за намерение или грубая небрежность. Это касается возможных повреждений материального или морального характера, понесенные третьим стороны, вызванные использованием продуктов, которые мы предлагаем. Установка и ввод в эксплуатацию гибких муфт может быть выполняется исключительно квалифицированным персоналом. Мы четко указываем что этот документ может обеспечить только поддержку и что клиент несет ответственность за конфигурацию и эксплуатационная безопасность всей системы. авторское право Все права защищены. Весь контент, такой как текст, изображения, графика или видео, а также как их расположение, подлежат защите авторских прав. контакт Для получения дополнительной информации о ассортименте продукции и специальных проектах или услугах (вибрационное поведение всей системы расчеты для винта.






КАТАЛОГ SGFLEX-3F

КАТАЛОГ SGF SGFlex-3F






Если вы ищете комплексное решение использования эластичного диска SGF в сочетании с карданными валами ELBE, мы и в этом случае предлагаем правильный продукт для беспроблемной и безвибрационной передачи крутящего момента. Необходимость специальной конструкции - неотъемлемое требование для каждого продукта. Поэтому свяжитесь с нашими сотрудниками, мы поможем Вам найти идеальное решение в соответствии с вашими требованиями

Скачать эластичная муфта SGF :

 Скачать Эластичные муфты SGF для безвибрационой передачи      Скачать Эластичные муфты SGF типы и размеры
