Эластичная муфта SGF. Эластичные дисковые муфты Elbe Group
муфта SGF


Эластичные муфты SGF. Купить... Перейти в МАГАЗИН...

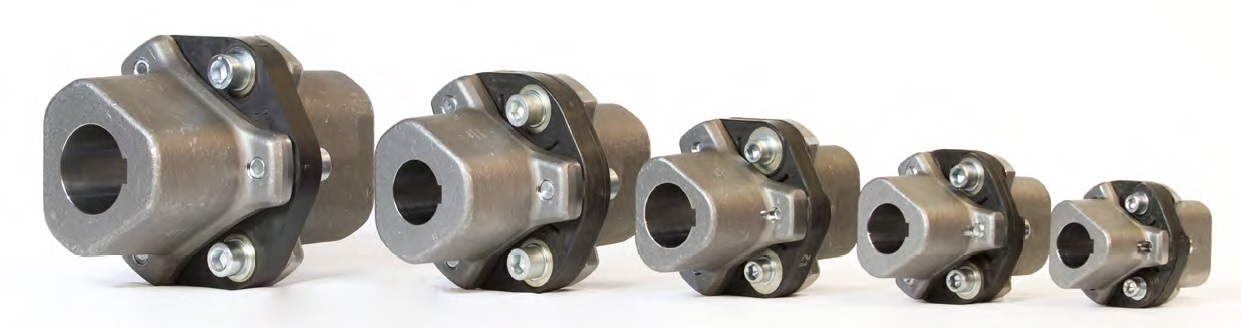

Эластичные муфты SGFlex

                                                                                                                                                                                                     ОТПРАВИТЬ ЗАПРОС В ОТДЕЛ ПРОДАЖ




муфта SGF
Эластичные дисковые муфты Elbe Group находят своё применение в насосах, приборах, агрегатах и различных машинах и установках. Они служат связующим звеном между унифицированным узлом привода, следовательно двигателем внутреннего сгорания или электродвигателем с одной стороны и трансмиссией, мостами, муфтами, компрессорами и насосами с другой стороны. Благодаря погашению колебания и выравниванию соосных ошибок, продолжительность жизни ваших инвестиций значительно увеличится




Для работы в составе карданных передач широкое распространение нашли дисковые эластичные муфты SGF.




Благодаря своей эластичности и демпфирующим свойствам эластичные диски SGF действуют амортизационно и электроизолируеще. Наряду со снижением шума и сглаживанием максимальных крутящих моментов, характерной особенностью является и изменение собственной частоты карданных передач.

В качестве основных свойств эластичной муфты SGF следует отметить следующие:
- существенное уменьшение и поглощение шума и вибраций
- демпфирование пиковых нагрузок передачи
- компенсация осевых деформаций вала
- высокий КПД передачи услилия
- муфта не требует обслуживания

эластичная муфта SGF

Основные присоединительные размеры эластичного элемента муфты:

 номер производителя Elso  номер производителя SGF  номер производителя FlexCon  e  d  f  g  b
       мм  мм  мм  мм  мм
 1.075.845.0001  SGFlex-075.01  GA000-017    75  39  101  16  10.15
 1.075.845.0002  SGFlex-075.02  GA000-024    75  39  101  24  10.15
 1.080.845.0001  SGFlex-080.01  GA000-023    80  40  115  20  12.15
 1.080.845.0002  SGFlex-080.02  GA000-013    80  40  115  22  12.15
 1.085.845.0001  SGFlex-085.01  GA000-025    85  40  120  18  10.15
                            SGFlex-096.01  GA000-036    96  51  131  18  10.15
 1.096.845.0001  SGFlex-096.02  GA000-029    96  46  132  30  12.15
                            SGFlex-106.01  GA000-014    106  63  143  18  14.09
                            SGFlex-106.02  GA000-014-Z1    106  63  143  18  10.15/14.09
 1.106.845.0001  SGFlex-106.03  GA000-014-Z2    106  63  143  18  10.15
     FC-120-01  120  65  162  20  16.1
                            SGFlex-120.01  GA000-012    120  70  160  20  14.09
                            SGFlex-120.02  GA000-012-Z1    120  70  160  20  10.15/14.09
 1.120.845.0001  SGFlex-120.03  GA000-012-Z2  FC-120-02  120  70  160  20  10.15
 1.120.845.0002  SGFlex-120.05  GA000-015  FC-120-03  120  65  162  30  16.15
 1.120.845.0003  SGFlex-120.04  GA000-016    120  65  162  30  16.15
 1.140.845.0001  SGFlex-140.01  GA000-018    140  70  195  33  16.15
 1.140.845.0002  SGFlex-140.02  GA000-018-Z1    140  70  195  33  16.15
                            SGFlex-140.03  GA000-018-Z2    140  70  195  33  16.15/21.9
 1.140.845.0003  SGFlex-140.05  GA000-019    140  70  195  33  18.15
 1.140.845.0004  SGFlex-140.04  GA000-019-Z01    140  70  195  33  16.15
                            SGFlex-140.06  GA000-019-Z2
 1.160.845.0001  SGFlex-160.02  GA000-026    160  80  218  33  20.15
                            SGFlex-160.01  GA000-028    160  80  225  45.2  26.1
 1.180.845.0001  SGFlex-180.01  GA000-030    180  98  237  47  22.15
 1.180.845.0002  SGFlex-180.02  GA000-027    180  98  237  37  22.15
 1.200.845.0001  SGFlex-  GE-000-012    200  102  262  37  20.0
     FC-1200  200  115  254  31.1  20.15
     FC-2900  200  115  254  58.1  20.15
 1.220.845.0001 SGFlex-220.01   S34      220  125  281  37  24.15
                           SGFlex-220.02  GA000-003    220  125  280  37  24,15


Применение эластичных муфт улучшает механический и акустический комфорт машины и щадит привод. Передаются Большие крутящие моменты при маленьких размерах муфты и  ее весе.


муфта SGF

У эластичной гибкой муфты SGF крутящий момент передается за счёт сукрутивных металлических пакетов, за вулканизированных в резину. Такая конструкция муфты и применение специального технического текстиля позволяет при компактном размере эластичной муфты и малом ее весе гибкого диска передавать высокий крутящий момент на вал. Многослойная вулканизированная прорезиновая обмотка диска муфты обеспечивает превосходную защиту от коррозии и внешних повреждений. Трещины на резиновой поверхности диска муфты не обязательно выводят гибкий диск из строя, так как крутящий момент передается за счёт сукрутивных пакетов. Признаки их износа муфты значительно отличаются от износа чисто резиновой муфты. Даже если отдельные волокна гибкого соединительного диска порвутся, эластичная муфта в большинстве случаев при сниженном спектре нагрузки в течение некоторого времени еще может выполнять свои функции.

elso-elbe

Благодаря своим высоким эластичным свойствам и компактности, дисковые эластичные муфты Elso / SGF имеют широкое применение как в промышленности (привод электродвигателей, редукторов, насосов, ветрогенераторов) так и в автомобилестроении, комбайнах, судах и железнодорожных локомотивах (эластичная муфта карданной передачи) и встречается в таких автомобилях, как BMW, MAN, Scania, Volvo, DAF. ПО своим параметрам, принципу действия и характеристикам муфты SGF напоминают эластичные муфты Centaflex и Flender Arpex.

Рано или поздно люди, которым часто нужно обслуживать или заменять муфты, задаются вопросом:
Какая на самом деле оптимальная связь для моего приложения? Ведь каждое техническое решение
имеет свои преимущества и недостатки. Как только специальные требования известны, выбирая
Правильную передачу - прямое дело.
Каждое соединение подвергается высоким напряжениям при передаче крутящего момента. Они могут быть как постоянными в
непрерывное применение или колебание между пиковыми нагрузками и низкими моментами. Несмотря на это, пользователи
ожидают, что их срок службы и устойчивость соответствуют самым высоким требованиям.
Причина этого ясна: каждый сбой стоит времени и денег. Мало того, что они доставляют много хлопот и дополнительной работы, они также могут раздражать клиентов. Следовательно, когда недовольство с определенным компонентом, ответственные стороны начинают поиск альтернативы.
В этом случае их целью является поиск муфты, которая может быть индивидуально адаптирована к конкретным требованиям.
приложения, и который долговечен, эластичен и не требует технического обслуживания. Это потому удовлетворение клиента является главным приоритетом.
Наиболее распространенные причины выхода из строя муфты ошибки выравнивания и динамические колебания. В случае жестких соединений эти факторы могут
быстро вызвать поломку. Следовательно, особенно в случае непрерывной работы, решения должны
найти, которые обеспечивают высокую устойчивость и которые также достаточно просты в обслуживании, что
Изнашиваемые детали можно быстро и легко заменить.

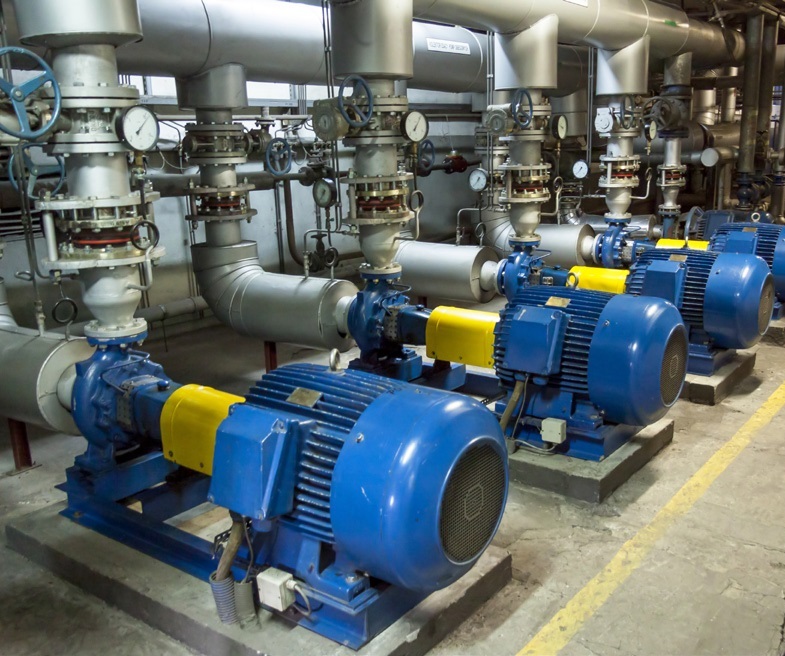

Насосы в отличие от вентиляторов, насосы могут также передавать носители, начиная от жидкостей
для жидких / твердых смесей. Различение может быть втянутым между фиксированным смещением насосы, которые непрерывно передают
тот же объем и переменное смещение насосы, для которых различные объемы можно настроить. В этом случае стрессы
муфты возникают из-за грязной работы окружение, а также выравнивание ошибки, такие как от экстремальных температур которые меняют положение агрегаты относительно друг друга.

Компрессоры - используются для сжатия газов. Они увеличивают давление и плотность газа. Можно различать поршневые компрессоры и
винтовые компрессоры, в результате чего поршневые компрессоры подразделяются на тактные. варианты движения и вращательного движения.
В зависимости от конструкции, муфты подвергается деформации из-за пульсации или вращательного колебания.




Они должны надежно передавать необходимый крутящий момент и иметь соответствующую конструкцию на короткий срок.
пиковые нагрузки.
»Они должны защищать систему от вибраций.
»Они должны быть устойчивы к загрязнению.
»Где это применимо, они должны предотвращать электрические токи утечки.
»Они должны компенсировать существующие смещения вала.
Эластичные муфты - лучший выбор для этих требований.
Эластомерные компоненты идеально подходят для компенсации перекосов вала и устранения вибраций. Эластомеры
смягчить удары и сделать передачу мощности плавной и тихой. Это защищает как диск а также машина вождения.
»При запуске машины они могут смягчить и передать пиковые моменты, которые равны двум или трижды непрерывный крутящий момент.
Поиск в Google для правильной связи - например, с такими терминами, как «упругая муфта вала», «резина
соединение »,« компенсация смещения »,« соединение для компенсации смещения »или« соединение, свободное от зазора »- будет
поставлять провайдеры и продукты, но не сильно помогает в определении правильного технического решения.
В официальном документе «Правильная муфта увеличивает срок службы насосов и компрессоры и облегчает техническое обслуживание », мы собрали факты, которые могут помочь вам найти правильную муфту для каждого приложения. Когда муфта
оптимально адаптируется к соответствующему приложению, что увеличивает срок службы насосов и компрессоров и заметно снижает затраты на техническое обслуживание






Если вы ищете комплексное решение использования эластичного диска SGF в сочетании с карданными валами ELBE, мы и в этом случае предлагаем правильный продукт для беспроблемной и безвибрационной передачи крутящего момента. Необходимость специальной конструкции - неотъемлемое требование для каждого продукта. Поэтому свяжитесь с нашими сотрудниками, мы поможем Вам найти идеальное решение в соответствии с вашими требованиями.




муфта SGF

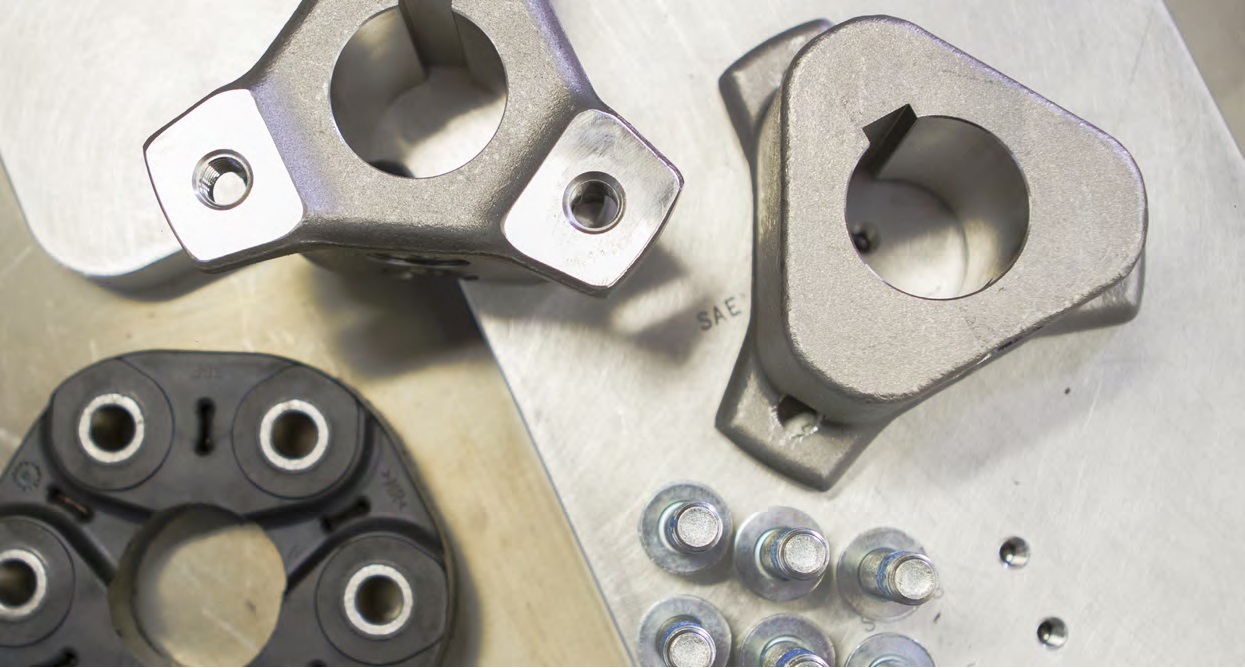

Структура композитного компонента выполнена из резиновых и кордовых вкладок для основных преимуществ
гибкой муфты:
" Бесплатная поддержка
»Долговечность / длительный срок службы
»Нечувствительность к внешним воздействиям
А поскольку гибкие муфты являются системами на основе натяжения, они требуют меньше места для установки
по сравнению с другими системами эластичного сцепления. Кроме того, гибкие муфты также могут выполнять несколько функций в системе привода:
»Передача крутящего момента

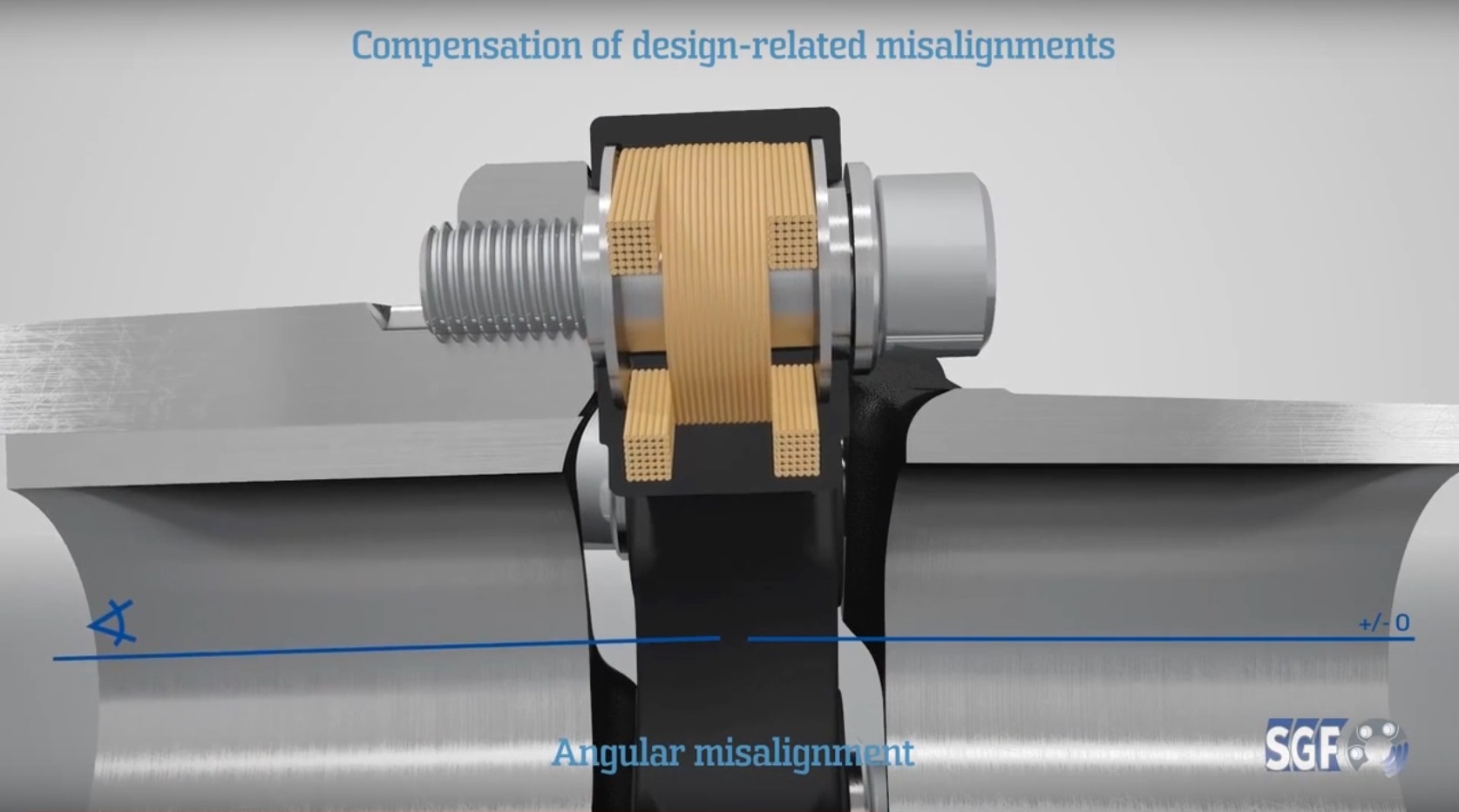

»Компенсация осевого, радиального и углового смещения
»Гашение вибрации
Они защищают все нижестоящие и соседние компоненты, предохраняя их от пиков крутящие моменты.
Кроме того, они компенсируют смещение между компонентами, которое вызвано монтажные и производственные допуски.
В конечном счете, принцип конструкции и натяжения гарантирует, что гибкие муфты могут быть не только интегрированы
в существующие системы экономя место, но также легко доступны и обслуживания дружественный, что еще больше упрощается благодаря большим интервалам обслуживания Принцип силы натяжения SGF гарантирует, что крутящие моменты почти передается исключительно вставки из вулканизированного шнура в качестве натяжения сила. Несколько отверстий под болты заключены в рану жгуты и резина. Отверстия для болтов поочередно соединены с приводным фланцем и выходной фланец. Болты с резьбой втулки и штифты могут быть использованы в качестве соединительного материала. Во время крутящего момента Передача, пучки волокон подчеркнуты в направлении натяжения. Они реагируют упруго, тем самым компенсируя осевой, радиальные и угловые смещения и гашение колебаний. В то же время, волоконная технология обеспечивает особенно высокий уровень эффективности.




Принцип силы натяжения В случае особых требований, касающихся производительности вентиляторов, насосов и компрессоров, гибкий фланцевые муфты используются не только как одиночные муфты.
Они также подходят в двойном дизайне в форме двойных карданных систем для компенсации еще больших осевых, радиальных и угловых рассогласование и допуски на сборку отдельных агрегатов Область применения, среда, агрегат управляемый, средний транспортируемый - все это факторы влияют на желаемые свойства.
Это может относиться к жесткости на кручение или сопротивление определенным СМИ, экстремальный температура или высокие моменты. В идеале, пользователи и производители согласны с таким требования уже на стадии планирования фаза.
В этом случае желаемые требования и свойства могут быть приняты в учет даже во время проектирования волокна связки, которые отвечают за крутящий момент коробка передач. Часто это значит что размеры компонентов делают даже не нужно настраивать.

Гибкие фланцевые муфты производятся с использованием Технология волокон Tenpu®.

Особая комбинация из пучков волокон с упругим материал обеспечивает стабильную, высокую производительность плотность и позволяет муфте противостоять даже ударные нагрузки. В то же время, это решение также увеличивает диапазон приложений: Жесткость может быть изменена в все направления в зависимости от приложения требования.

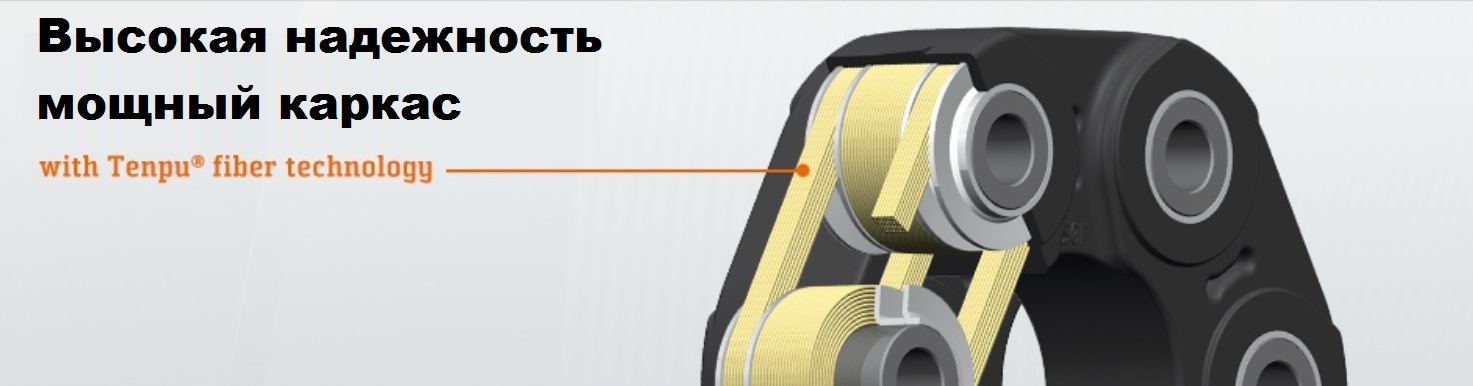

Технология волокон Tenpu® усиливает свойства муфты Это позволяет пиковым моментам быть надежно демпфироваться, что позволяет реализовать высокие номинальные крутящие моменты в 3000 Нм. В то же время, они могут обеспечить электрическую изоляцию где необходимо.
ЛЕГКИЙ ВАЖНЫЙ СЕРВИС.
Даже когда муфты способны выдержать тяжелые напряжение, придет время, когда обслуживание необходимо, например, потому что компонент имеет достиг конца своего срока службы.
Это когда служба поддержки клиентов производителя или поставщика играет жизненно важную роль в техническом процессе.
Он должен быть в состоянии дать совет и помощь для выявления и предотвращения ошибок во время ввод в эксплуатацию или при использовании муфт. Поскольку муфты испытывают износ, это Также важно учитывать замену во время эксплуатации.
Замена должна быть возможна без особых усилий даже когда места мало для работы.

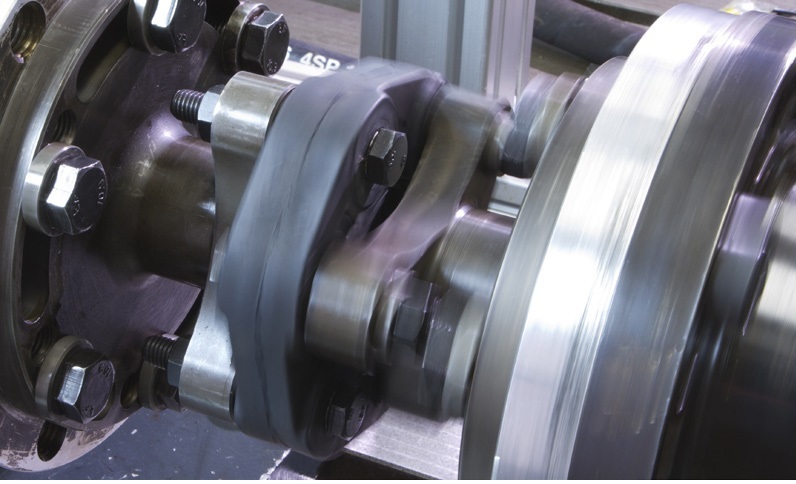

Гибкие фланцевые муфты особенно удобны в обслуживании, так как они могут часто заменяются без необходимости перемещать или сдвигать насос или привод.
Высокие затраты на замену муфты возникают из-за ее конструкции, особенно во время трудоемкого снятия агрегатов и других задач обслуживания муфты. Следовательно  цена муфты конечно же имеет значение, но в первую очередь сосредоточиться на надежности муфты и  общих затратах ее замены и обслуживания, в течение нескольких лет.
Это потому что во многих случаях цена покупки не самый большой фактор.
Остановка производства на час, может быть соразмерна десятку гибких муфт .





Высокая устойчивость благодаря технологии волокон Tenpu® увеличивается не только эксплуатационная готовность гибкой фланцевой муфты, но также повышает удобство обслуживания. Это по двум основным причинам: Это две важные причины:
1. Основная технология конструкции была задумана для длительного срока службы, поэтому также способен дольше выдерживать экстремальные периоды нагрузок .
2. Простая и компактная конструкция позволяет заменить муфту очень быстро и по низкой цене. это сокращает периоды простоя до минимума.
Именно здесь очевидно преимущество сильного решения.


Хотя первоначальные инвестиции дороже, чем решения от конкурентов, его преимущества ощутимы в течение всего срока службы компоненты. Общая стоимость владения (TCO) всегда был аспектом во время разработки, и это обеспечивает что клиенты могут извлечь выгоду из большей производительности и снизить общие расходы в долгосрочной перспективе. Для решения темы общей стоимости владения (TCO) на ранней стадии при настройке клиента SGF (как разработчик волоконно-оптической технологии Tenpu®) предлагает поэтапное и оптимальное обслуживание клиенты могут сотрудничать для разработки решения для своего конкретного приложения в своей лаборатории Tenpu® инженерный центр.






Особенно для вентиляторов, насосов и компрессоров, муфт для передачи энергии необходимо выполнить строгие требования. Во многих случаях гибкие фланцевые муфты являются хорошим решением потому что они передают высокие крутящие моменты, гасят вибрации, идеально подходят для компенсации осевых смещений, имеют длительный срок службы, просты в обслуживании и замене при необходимости. Зачастую им также необходимо компенсировать существующие перекосы вала, быть надежными и легко заменить.
Люди, сталкивающиеся с проблемами при эксплуатации насосов, компрессоров или Поклонники спросят себя, каковы причины и какие существуют варианты решения трудности навсегда.
Практически ничто не раздражает инженера больше, чем  технические решения которые не работают, как они должны.
Например, необходимые муфты для его насосов не выполнить требования и потерпеть неудачу раньше, чем ожидалось.
И это еще хуже, если муфты установлен в недоступных местах. Поэтому ответственный инженер быстро спрашивает себя: является ли муфта, которую я сейчас использую правильный, и какие существуют альтернативы?
В этом случае полезно стать полностью знакомым с технологией сцепления и ее требованиями. Обычно электродвигатель генерирует необходимую силу для привода вращающегося оборудования.
Это уже приводит к первым вопросам об основных физических условиях. Например: »Сколько места доступно для компонентов передачи энергии? »Как убедиться, что допустимые нагрузки на подшипники не превышены? »Каковы размеры электродвигателей и каков размер вала для подключение компонентов силовой передачи? Это где муфта входит.
Проще говоря, она передает силы от двигателя к приложение. Смещение часто происходит из-за проектно-зависимого позиционирования обоих агрегатов по отношению друг к другу.




Если выбрана неправильная муфта, это может привести к повреждению агрегаты и / или муфта. Следовательно, более важно выбрать правильное соединение. С другой стороны, как только возникает комбинация смещения во всех направлениях и там это дополнительные требования, такие как демпфирование или простота установки, вышеупомянутый стандарт типы муфт скоро будут перенапряжены: одинарные карданные резиновые муфты, такие как кулачковая муфта или шинная муфта требует точного выравнивания и двойных карданных систем, таких как стальные листы муфта или зубчатая муфта занимают много места в осевом направлении и показывают (из-за их высокой жесткости) просто очень мало демпфирующего поведения.
Для требовательных применений есть только несколько подходящих типов муфт, в частности, прочных, эластичных муфты с резиновыми деталями, такими как »штифт и втулка или» гибкая дисковая муфта.
Резиновые компоненты добавляют необходимые характеристики демпфирования и вкладки внутреннего шнура (в Корпус гибкой дисковой муфты) делает муфту устойчивой к ударным нагрузкам. Ниже приведено сравнение наиболее значимых различий некоторых из наиболее общие типы соединений В зависимости от применения муфта может выполнять дополнительные функции.
В некоторых машинах, электрический изолирующий элемент необходим во избежание повреждения подшипников и другие компоненты из-за передачи электроэнергии.

Многие муфты специально используется для уменьшения ударных нагрузок, вызванных пусковыми процессами или переключением передач, или для уменьшения кручения вибрация в общем. Для некоторых применений требуется шумоподавление, чтобы бесперебойная работа всей трансмиссии.
Кроме того, часто существуют дополнительные требования, такие как установка с простейшими ресурсами (например, при работе машины в регионах, где современное выравнивающее оборудование недоступно).



муфта карданного вала

Также требования по взрывозащите при эксплуатации в потенциально взрывоопасных средах необходимо проверить.
Это конкретные требования, которые должны быть обсуждены непосредственно с производителем Система сцепления, чтобы быть уверенным в выборе правильной муфты. Конструкция машины требует компенсация высокого радиального смещения, с другой стороны, только доступное пространство позволяет одну карданную связь
» В соответствии со стандартами заказчика, электрические используются двигатели с большим диаметром вала, хотя рабочий крутящий момент низкий. муфта должна быть как можно меньше (из-за цены), но подходит для большого вала диаметры также
»Даже если отдельные компоненты точно выровнены друг с другом, это должно быть можно поменять муфту и прочее компоненты в поле без особых усилий. »Высокая термостойкость
»Устойчивость к грязи »Долговечность " Электрическая изоляция
»Требования к техническому обслуживанию (например, отсутствие технического обслуживания) »Хорошая доступность »Требования по взрывозащите
»Высокая скорость вращения »Высокий уровень качества баланса
»Возможность перегрузки Это где гибкость и консалтинговая сила поставщика решают, чтобы вместе реализовать эффективное решение при разумных затратах. .
