Система автоматического баланса вентиляторов в цементной промышленности.

Система автоматической балансировки  GAB 9000 активно корректирует внезапные изменения дисбаланса, не останавливая машину.

Применение системы в работе  вентиляторов цементной промышленности более чем оправдано. Равномерно накопленная цементная пыль на крыльчатке вентилятора при ее критической превышении массы может внезапно отсоединиться и вызвать серьезный дисбаланс вентилятора. Обычно вибрации, вызванные дисбалансом крыльчатки, обнаруживаются только системой вибромониторинга, которая отключает оборудование вентиляции при превышении заданного предельного значения вибрации, если токовая система конечно есть.

Это приводит к нарушению работы и значительно снижает эффективность всей установки.
Обычные балансировочные машины или мобильные балансировочные системы не могут исправить дисбаланс такого характера, потому что баланс постоянно изменяется во время работы вентиляционной машины. Появляется аварийная ситуация, останов машины и последующий внеплановый простой всего оборудования цикла, до устранения дисбаланса колеса вентилятора.

Для запуска вентилятора необходимо остановить цикл работы дождаться охлаждения машины до температуры обслуживания (во многих случаях есть нагрев в тех процессе), устранение дисбаланса ротора вентилятора (обычно это внеплановая чистка крыльчатки вентилятора).







ПРОБЛЕМА: Дисбаланс вентилирующей системы

  • Накапливание цементной пыли, которая отрывается и отлетает во время работы
  • Износ компонентов вентилятора во время процесса эксплуатации.
  • Вибрация переходит в подшипниковые опоры, муфты, приводные валы, крепления, разрушая их.

РЕШЕНИЕ: Применение Автоматической системы балансировки вентилятора

  • Система автоматической балансировки GAB9000 используется для устранения дисбаланса вентилятора во время работы машины. Ведется постоянный мониторинг узла вентиляции и следовательно, внеплановое отключение системы вентиляции не требуется.
  • Долгосрочный непрерывный мониторинг работы вентилятора в виде диаграммы показывает долговременное поведение колебаний подшипников крыльчатки вентилятора весом в 12 тонн до и после установки системы GAB 9000.
  • Амплитуда колебаний стороны плавающего подшипника (синий) и на стороне фиксированного подшипника (красный) показан в течение 9 месяцев без GАВ 9000 и  c GАВ 9000..

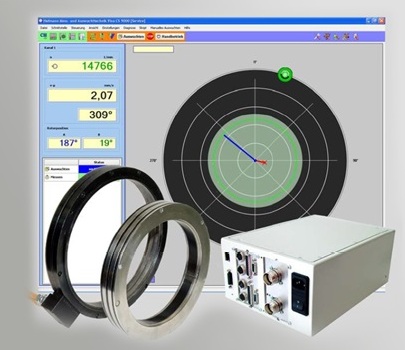

Электромагнитнитная автоматическая система балансировки

Преимущества
• Достижение высочайшей точности вращения
• Универсальная заменяемость благодаря конструкции колец
• Большое быстродействие за счет  электромагнитного привода и адаптивной процедуры балансировки
• Повышение качества продукции и эксплуатационной готовности станка
• Система подходит для высоких оборотов ротора
• Постоянный контроль вибрации ротора
• Нейтральное положение противовесов для ручной пред балансировки

Область применения
• Балансировка крыльчатки в ходе работы машины
• Компенсация производственной разбалансировки
• Контроль вибрации при разбалансировке
• Автоматическая тестовая разбалансировка для системной идентификации
• Пользовательский интерфейс на базе  ПО Windows
• Функция балансировки на производстве

Система автоматическокой балансировки устраняет дисбаланс автоматически в ходе работы машины.
Для этого во вращающейся части балансировочного блока установлены два свободно вращающихся балансировочных кольца на оси ротора.
Если дисбалансы этих колец противопоставлены, то они уравновешены.
Полная балансировочная способность достигается в том случае, если оба кольца действуют под одним углом.




Принцип работы

За счет установки колец под определенным углом в пределах вышеуказанных границ может быть выполнен любой коррекционный дисбаланс по величине и направлению.

Информация о процессе балансировки –число оборотов колец, угловое положение балансировочных колец и значение

вибрации – регистрируется с помощью быстрой измерительной электроники, оснащенной адаптивными алгоритмами. Если уровень вибрации превышает установленные границы, автоматически запускается процесс балансировки.

Регулировка балансировочных колец производится при этом бесконтактно и, следовательно, без износа посредством наведения статорных катушек.

Регулировка и обслуживание системы и визуализация автоматического процесса балансировки производится через компьютерную программу.

Она работает на ПК/ноутбуке или устанавливается напрямую на ПК любого блока управления установкой. Кроме этого, ПО позволяет выполнять балансировку на месте, когда, например, дисбаланс ротора превышает возможности балансировки с помощью балансировочного блока. Для этого балансировочные кольца приводятся в нейтральное положение, чтобы устранить только дисбаланс ротора, не используя мощности балансировочных колец.



Характеристики системы
Система  выполняет балансировку прямым адаптивным способом. При этом необходимые для устранения дисбаланса положения балансировочных колец рассчитываются, исходя из актуальных измерительных данных в каждый момент времени.
При одно и двухплоскостной балансировке это позволяет сэкономить время на коррекцию дисбаланса.
Так как система после каждого этапа балансировки автоматически подстраивается под новые предельные значения, изменившиеся динамические характеристики передачи крыльчатки, например, изменение температуры или числа оборотов ротора,
не представляют никаких проблем.

Инновационная система автоматической балансировки  представляет собой инструмент, который позволяет устранить дисбаланс вентилятора, вызванный эксплуатационными условиями.
Тем самым значительно повышается степень надежности дымососов и оборудования, заметно увеличиваются интервалы технического обслуживания, экономя средства, по большей степени предотвращаются отказы и внеплановые остановы оборудования.
Благодаря конструкции системы  она может легко интегрирована в новые или уже имеющиеся конструкции вентиляторов.

• Автоматическая балансировка шлифовальных кругов и шлифовальных шпинделей.
• Автоматическая балансировка высокоскоростных фрезерных и токарных шпинделей.
• Автоматическая коррекция дисбаланса при токарной / фрезерной обработке асимметричных заготовок, включая дисбаланс системы зажима.
• Вентиляторы; коррекция дисбаланса, вызванного осаждением и растворением пыли.
• Бумажные вальцы; коррекция дисбаланса, вызванного тепловой деформацией.
• Компенсация гидравлического дисбаланса на насосах.
• Сепараторы и центрифуги; компенсация меняющегося дисбаланса, возникающего в процессе производства.
