RODRIGUEZ Подшипники для поворотного стола - для тяжелых условий эксплуатации
[ Скачать с сервера precise-rotation.ru (1.73 Mb) ] 25.06.2019, 10:42

                ОТПРАВИТЬ ПИСЬМО В ОТДЕЛ ПРОДАЖ       Перейти в МАГАЗИН,  купить ОПУ...



RODRIGUEZ Подшипники для поворотного стола - для тяжелых условий эксплуатации

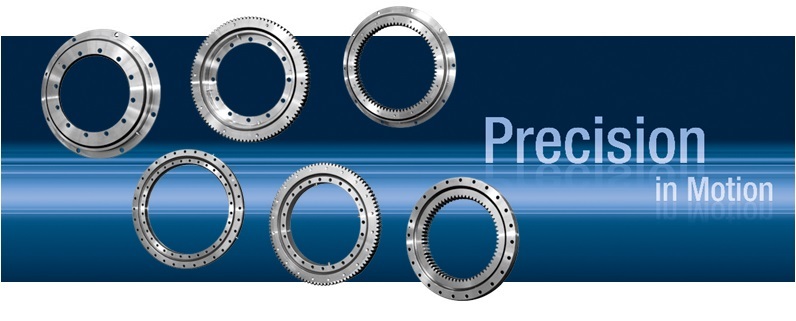

Поворотные столы RODRIGUEZ и ОПУ RODRIGUEZ GmbH
Прочные подшипники поворотного стола от Rodriguez характеризуются большим диаметром и большими отверстиями с небольшим поперечным сечением. Они были разработаны для осевых, радиальных, а также комбинированных осевых и радиальных нагрузок. Новые концепции дизайна и улучшенные производственные процессы для подшипников Turntable позволяют дизайнерам наших клиентов внедрять совершенно новые подходы к решению. Подшипники очень просты в сборке и демонстрируют свои свойства, особенно в небольших, сложных и высокоточных приложениях, таких как аэрокосмическая промышленность или специальная техника.




Диаметр отверстия в подшипниках поворотного стола Rodriguez составляет не менее 50 мм. Подшипники доступны с зубчатыми зубьями и без них, опционально в антикоррозийном исполнении или по индивидуальному заказу.

Особенности и преимущества подшипников поворотного стола
Диаметр отверстия от 50 мм
Простая установка
Доступный в различных, индивидуальных версиях
Доступный с внутренней или внешней передачей и без передачи
Коррозионно-стойкие типы доступны в короткие сроки
Как правило, короткие сроки доставки




Описание товара
Подшипники с четырьмя точечными контактами RODRIGUEZ® Light (KDL / KDLH) и средней серии (KDM / KDMH) уже много лет отвечают требованиям в различных утвержденных и экономичных поворотных столах. Подшипники с четырьмя точечными контактами надежны и зарекомендовали себя в самых жестких условиях. Осевые и радиальные нагрузки и моменты наклона могут быть поглощены.
Серия KDL подходит для легких применений, где предъявляются более низкие требования к точности.
Подшипники серии KDM предназначены для средних нагрузок. Они допускают компактную конструкцию со значительно более высокой нагрузочной способностью.
Подшипники поворотного стола серии KDL фланцевые из-за более низких требований к монтажу.
При более высоких нагрузках могут поставляться двухрядные поворотные кольца, поперечные роликоподшипники или роликовые подшипники.

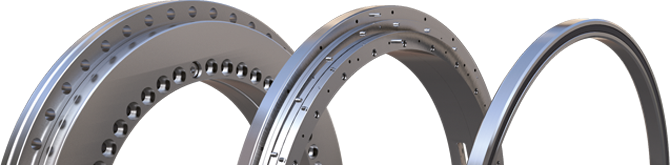

Практически для всех областей применения RODRIGUEZ® производит одно- или двухрядные подшипники поворотного стола диаметром от менее 100 мм до 3900 мм. Индивидуальные подшипники также доступны.
Особенности продукта
Дорожки качения закалены, отмечена мягкая зона. Подшипники могут поставляться без зубчатой ​​передачи или с зубчатыми зубьями как неотъемлемая часть внутреннего или наружного кольца. Соответствующим суффиксом является I, A или U.
Кроме того, могут быть изготовлены подшипники поворотного стола RODRIGUEZ GmbHс ограниченным зазором, с центрирующим кольцом или в виде жаростойких подшипников. Индивидуально спроектированные подшипники и коррозионностойкие типы также доступны по запросу.
Механизмы не закалены в стандартных версиях. Однако, при необходимости, могут быть предоставлены модификации основной формы зуба.
Рабочая температура для стандартных подшипников поворотного стола составляет от - 25 ° C до + 60 ° C.
Уплотнение находится на каждой стороне подшипников поворотного стола RODRIGUEZ®. Уплотнения изготовлены из NBR, который характеризуется хорошей устойчивостью к маслам и жирам, а также хорошей стойкостью к истиранию.
Если условия требуют разной герметизации, RODRIGUEZ GmbH может предоставить подробную информацию о дополнительных опциях по запросу.

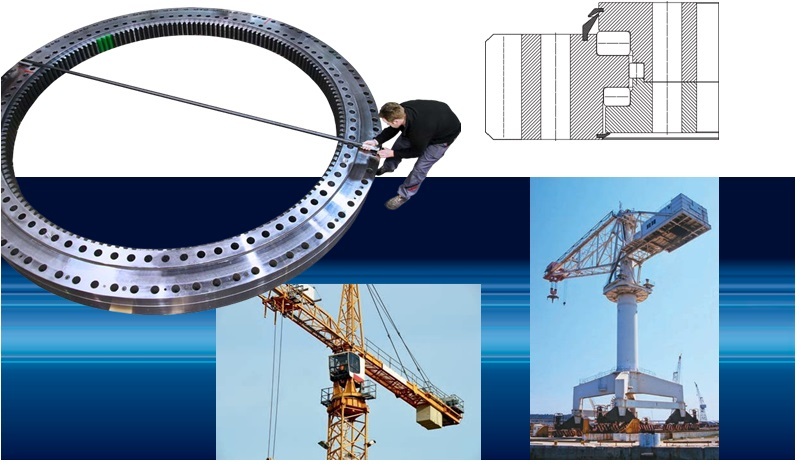

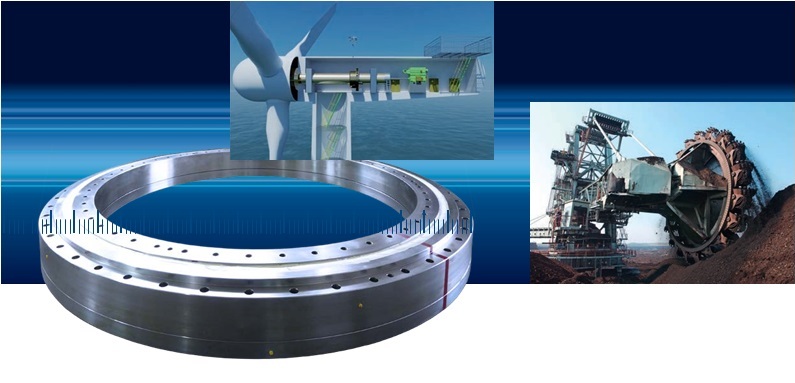

Поворотные подшипники большого диаметра - точность больших размеров
Благодаря своим гибким возможностям, надежные поворотные подшипники большого диаметра от RODRIGUEZ уже работают в большом количестве областей применения.

Сложные условия окружающей среды, значительные случаи высокой нагрузки, конкретные характеристики поворота и высокие показатели срока службы требуют подходящих решений: мы в компании RODRIGUEZ хорошо подготовлены к вашим требованиям.

Наш объем поставок в области поворотных подшипников большого диаметра включает шариковые и роликовые поворотные подшипники, зубчатые колеса и индивидуальные решения со встроенными приводами.

Независимо от того, заинтересованы ли вы в новой конструкции или в срочно необходимой запасной части, с внутренним или внешним зацеплением, даже зубчатым ремнем или винтовым зацеплением: диаметром до 240 дюймов (6,100 мм), RODRIGUEZ предлагает подходящее решение для привода почти для каждого приложение.

Особенности и преимущества поворотных подшипников RODRIGUEZ:

  • Максимальный наружный диаметр 240 дюймов (6,100 мм)
  • Внутренняя и внешняя передача до модуля 30
  • Наземные передачи, зубчатые ремни и другие специализированные механизмы по запросу
  • Сертифицировано на соответствие требованиям EN 10204 к материалам, размерам и эксплуатационным характеристикам.
  • Версия с защитой от коррозии
  • Индивидуальный инжиниринг
  • Быстрое построение прототипов
  • Идентичные запасные части для ваших рабочих шариковых и / или роликовых поворотных подшипников
  • Короткие сроки доставки

RODRIGUEZ может изготовит защищенные от коррозии поворотные подшипники или индивидуальные конструкции ОПУ.

Воспользуйтесь более чем 35-летним опытом изготовления, производства и продажи эффективных и надежных подшипников поворотного типа. Специализированные программные решения для расчета срока службы дорожек качения, болтовых соединений и зубчатых передач являются такой же неотъемлемой частью наших услуг, как и обширная поддержка нашей команды обслуживания клиентов.
Свойства и установка
Транспорт
• Подшипники поворотного стола следует перевозить только в горизонтальном положении. Следует избегать вибраций при транспортировке, поскольку они могут повредить дорожки качения.
• Если в подшипнике имеются резьбовые отверстия, для подъема можно использовать рым-болты.
Место хранения
• в горизонтальном положении
• в сухом месте
• Безопасен от ударов и вибрации
• Подшипники поворотного стола Rodriguez имеют предварительно смазанные дорожки качения и защищены от ржавчины. Однако срок хранения, как правило, не должен превышать 6 месяцев. В зависимости от условий и срока хранения подшипники могут нуждаться в профессиональной чистке и повторной смазке.
Маркировка на подшипнике
• Номер подшипника проштампован рядом с загрузочной пробкой (кроме специальных отметок).
• Разрыв твердости дорожек качения отмечен.
• Твердый зазор или загрузочная пробка должны быть расположены под углом 90 ° к направлению момента наклона (минимальная зона напряжения).
Область с наибольшим эксцентриситетом диаметра шага зубчатой передачи отмечена двумя окрашенными зубьями. Зазор шестерни должен быть установлен в этом положении.
Осмотр несущей конструкции
• Ширина монтажной поверхности должна быть, по крайней мере, равна ширине кольца, которое она поддерживает, а опорная конструкция должна быть достаточно жесткой.
• Плоскостность и угловое отклонение должны быть определены и не должны превышать допустимые значения следующей таблицы:
Болты крепления
• Кривые болтов, показанные на диаграммах предельной нагрузки, рассчитаны для класса прочности 10,9, исходя из предварительной нагрузки 70% предела текучести, коэффициента натяжения 1,6 и длины зажима 5 · d.
• Если нагрузки приостановлены или если на подшипник поворотного стола имеются осевые нагрузки растяжения, болты испытывают дополнительные растягивающие нагрузки и кривые болтов не применяются. Пожалуйста, свяжитесь с нашим техническим отделом для помощи.
• В случае высоких радиальных нагрузок необходимо использовать втулки, чтобы предотвратить сдвигающие усилия, возникающие в болтах. Если это невозможно или вы не уверены в радиальных нагрузках, обратитесь за помощью в наш технический отдел.
• Необходимо убедиться, что допустимое межфазное давление между болтами и подшипником поворотного стола (pG = 700 Н / мм²), а также между болтами и опорой
структура, не превышена. При использовании болтов с шестигранной головкой
с классом прочности 10,9 или 12,9 рекомендуется использовать плоские закаленные шайбы.
• Подшипник поворотного стола должен быть закреплен в соответствии со спецификациями, приведенными в каталоге или отдельно для расчета болтов. Количество болтов, диаметр, класс прочности и моменты затяжки должны быть соблюдены.
• В случае вибрации или циклов динамической нагрузки может потребоваться закрепление болтов. Это может быть достигнуто с помощью клея Loctite® 270 на резьбу или пар конических шайб Nord-Lock®. Другие системы крепления болтов не одобрены. Использование любого
Эластичные (пружинные шайбы или шайбы Belleville) или зубчатые шайбы не допускаются и аннулируют гарантию.


Собственное производство для большей гибкости и качества

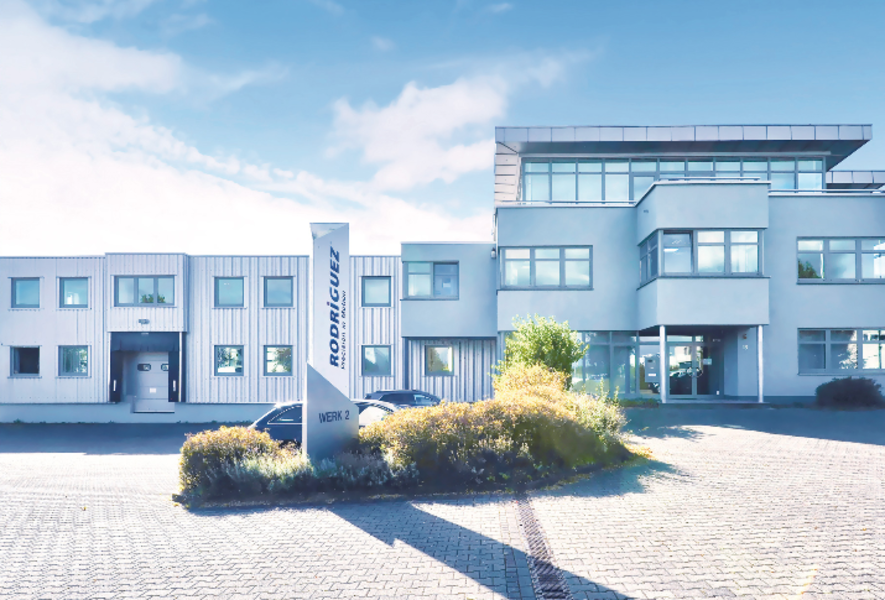

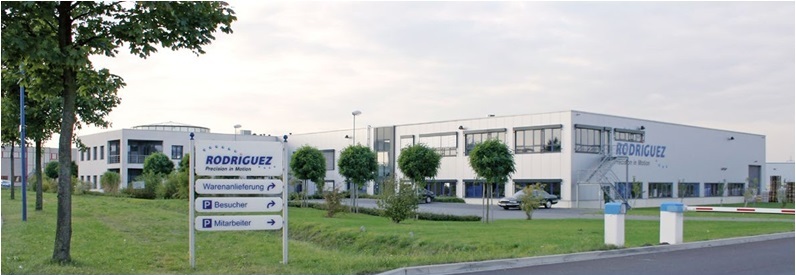

Наш завод в Эшвайлере / Германия может похвастаться обширным механическим цехом - основой нашей гибкости и гарантом неизменных высоких стандартов качества. Собственное производство прецизионных подшипников и линейных технологий также используется для конструирования и изготовления комплексных индивидуальных решений: Родригес разрабатывает и производит такие продукты с добавленной стоимостью (VAP)на основе всего технологического и системного ноу-хау, а также многолетнего опыта. Благодаря собственному производству и коротким процессам принятия решений между продажами, проектированием и разработкой, Родригес может реагировать гораздо более гибко, чем их. конкуренты. Это происходит главным образом из-за того, что все технологические этапы могут быть выполнены собственными силами - от проектирования до изготовления и сборки.

Собственная техника

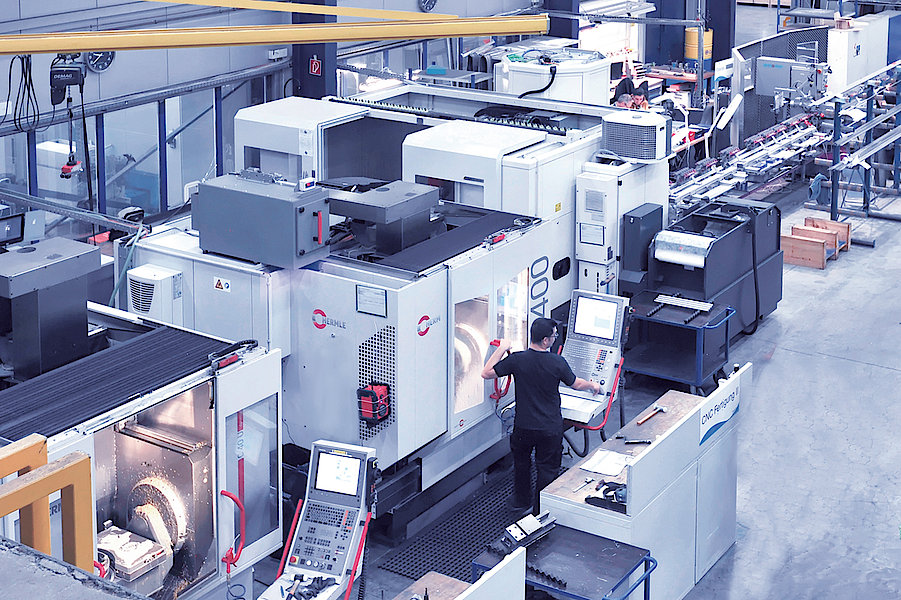

Родригес обладает впечатляющим машинным парком и большой собственной производственной глубиной для ротационных и линейных технологий. Следующие примеры показывают диапазон машинного парка:

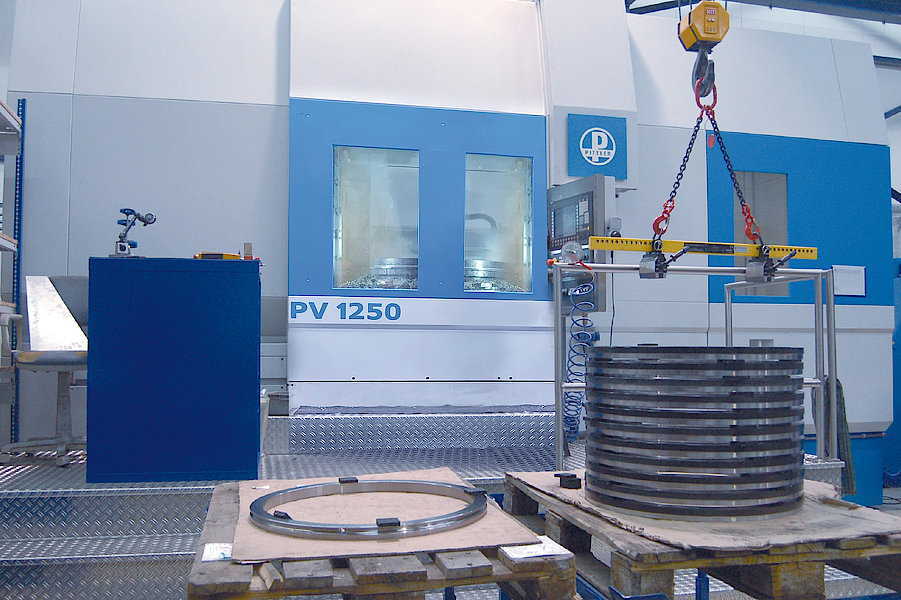

  • Для прецизионных подшипников можно изготавливать подшипники поворотного стола с наружным диаметром до 1400 мм или для удовлетворения растущих потребностей в поворотных устройствах с меньшим диаметром.
  • Для линейной технологии Родригес использует современные токарные станки с ЧПУ, которые позволяют обрабатывать валы с наружным диаметром до 100 мм. Машинный парк, включающий все инструменты и измерительные инструменты, а также опыт сотрудников, сосредоточен на трудных поворотах.

Rodriguez продолжает расширять свои производственные мощности, чтобы предложить своим клиентам еще большую гибкость и индивидуальность. Одним из примеров этого является чистая комната, которая необходима для сборки и производства полупроводниковых компонентов. Конечно, производственные процессы будут постоянно улучшаться. Инновационное оборудование и передовые инструменты гарантируют, что производственные системы всегда соответствуют современному уровню техники. Современные гибридные зажимные инструменты позволяют зажимать подшипниковые кольца без деформации. Еще одним важным приоритетом является внутренняя проверка качества: измерительная комната была недавно расширена для соответствия строгим требованиям и для проверки требуемых допусков. Родригес только что инвестировал в новую измерительную машину, которая может анализировать подшипники качения с большими наружными диаметрами до 1500 мм.

Компактные прецизионные проигрыватели характеризуются отличной повторяемостью, высоким разрешением и отличной точностью хода. Использование плечевых подшипников обеспечивает высокую грузоподъемность и свободу от игры.




Высокоточная обработка древесины
Родригес разработал системное решение для фрезерной головки для деревообрабатывающей промышленности. Поперечный роликовый подшипник и два тонких кольцевых подшипника были заменены системным решением. Интеграция полых валов в корпусе, в котором предусмотрена возможность установки компактных фрезерных головок с двигателями с открытым приводом.
Современные времена характеризуются техническими инновациями. Отличные, конструктивные решения востребованы как никогда. Производительность и готовые советы экспертов по выбору оптимальной технологии подшипников качения для каждого применения так же важны, как и предоставление нужной продукции в короткие сроки. В этом сила Родригеса, ведущего поставщика подшипников для тонких сечений, прецизионных роликовых подшипников, специальных подшипников и линейных технологий. Компоненты и системы для автомобильной промышленности также являются частью нашего портфолио.






Также мы можем предложить опорно поворотные устройства с этими же характеристиками и размерами от альтернативного производителя. Высокое качество и полное соответствие  параметров.



                                                    ОТПРАВИТЬ ПИСЬМО В ОТДЕЛ ПРОДАЖ




Производство ОПУ. Читать далее...                                                                       Перейти в МАГАЗИН, купить ОПУ...

Скачать каталог Опорно-поворотные устройства :

 Опорно-поворотные устройства RODRIGUEZ GmbH ОПУ   RODRIGUEZ GmbH (основные типы)
