ОПОРНО-ПОВОРОТНЫЕ УСТРОЙСТВА
10.12.2019, 15:09

                      Скачать контакты vCard                        ОТПРАВИТЬ ЗАПРОС НА ПОСТАВКУ


Мы уже более 9 лет являемся признанным  дистрибьютором для обычных опорно-поворотных устройств и опорно-поворотных устройств с червячным приводом, больших шестерен, силовых приводов.
Специализируемся на производстве различных видов подшипников и опорных поворотных устройств. Наша продукция пользуется спросом благодаря высокому качеству, быстрыми сроками производства и привлекательному ценообразованию.
На заводе Тайвань не только выполняется производство модулей и поворотных подшипников, но и первичные испытания новых собственных моделей, а также за тщательный контроль качества производства ОПУ для различных машиностроителей, которое гарантирует , что приобретаемый продукт соответствует ожиданиям и отвечает потребностям заказчика.
Имеем тесный постоянный контакт с техническим отделом предприятия изготовителя , несем ответственность за соблюдение принципов производства опорных подшипников, изложенных в планах предприятия, участвуем в разработке  производства новых моделей для различных нужд.







На мировом рынке представлено не так много компаний, занимающихся производством опорно-поворотных устройств. И если перед вами встала задача купить опорно-поворотный подшипник для вашего автокрана или вы хотите узнать цену опорно-поворотного устройства для вашего поворотного стола на производстве, так как старое ОПУ уже исчерпало срок своей службы, — вернее всего будет обратиться к производителю вашего оборудования или продукции проверенных мировых производителей. Стоит учитывать, что большинство производителей оборудования не производят ОПУ покупают у других производителей специализирующихся на этом.
В Виду этого ценообразование и сроки поставки не самые лучшие.





Ввиду экономической целесообразности у большинства мировых производителей  промышленные пощади производства ОПУ расположены Китае.
На момент выхода из строя  вашего механизма машиностроитель вовсе может отказать в поставке , так как у него закончился договор с производителем опороно поворотного устройства.
Так же не всегда реально необходимо искать точно такую же модель, как  старое. Крупные мировые производители приводной техники порой могут как предложить более новую модель ОПУ, с улучшенными характеристиками, так и разрабатывают изделие под ваши конкретные требования.
Если вы покупаете опорно-поворотное устройство через официального дистрибьютора производителя, то, как правило, установить такой прямой контакт не будет слишком сложной задачей. Но это не всегда целесообразно по срокам поставки а самое главное по срокам производства ОПУ,
В многих случаях если вашей модели нет на складе Вашего машиностроителя срок производства оригинального опорно поворотное устройство может превысить 20 недель
В такой ситуации мы всегда готовы предложить лучшие условия поставки по сроку производства и сроку поставки. Также мы изготовим модели ОПУ снятые с производства у другого машиностроителя.
Нам знакомы большинство типов и маркировок ОПУ. Также возможно производство  опорно поворотное устройство по чертежу заказчика и техническим условиям.








Контроль качества в процессе производства и управляется службой технической поддержки, предупреждающей и корректирующие действия производства.
Обеспечение качества обеспечивает соблюдение национальных и международных нормативных актов, связанных с деятельностью компании, а также интеграцию производственной и административной части в процесс в соответствии с требованиями заказчика.
Для этого услуги и производственные процессы регулируются международным стандартом ISO через Интегрированную систему управления качеством (ISO 9001: 2008) .

Стандарты Международной Организации Стандартов (ISO) - это сертификация, которая гарантирует качество на основе этих правил, направленное на улучшение управления компанией и ее результатов. Стандарты имеют мировое признание и награждаются после того, как представили компании оценку своей работы и уровня удовлетворенности клиентов .








ОПУ - это крупногабаритные опорные подшипники, которые несут комбинированную нагрузку, то-есть одновременно осевую и радиальную нагрузку и компенсируют опрокидывающий момент. ОПУ, всегда имеют, крепежные отверстия (с резьбой и без) для крепежных болтов, зубчатое внутреннее или наружное зацепление,
многочисленные смазочные точки для своевременного обслуживания и кольцевые уплотнения - это обеспечивает компактную и экономичную, надежную конструкцию подшипникового узла.
Мы компания производящая на заводе DYZ Китай  (Опорно-поворотное устройство) для множества различной техники: ОПУ для строительных,
башенных, подъемных кранов (Производства Германии, Японии, Кореи, Испании)
ОПУ для колесных экскаваторов, ОПУ для мини экскаваторов, ОПУ
для вращающихся грейферов , ОПУ для лебедок и шарниров машин заготовки и обработки древесины (харвардеры, Харвесторы)
ОПУ для крановых монтажных и подъемных платформ ОПУ для буровых машин и вышек а так же ОПУ для автовышек
ОПУ для крановых установок (опорно поворотное устройство для КМУ).
Также ОПУ для различных отраслей тяжелой промышленности, ОПУ для поворотных столов, опу для систем паллетирования.

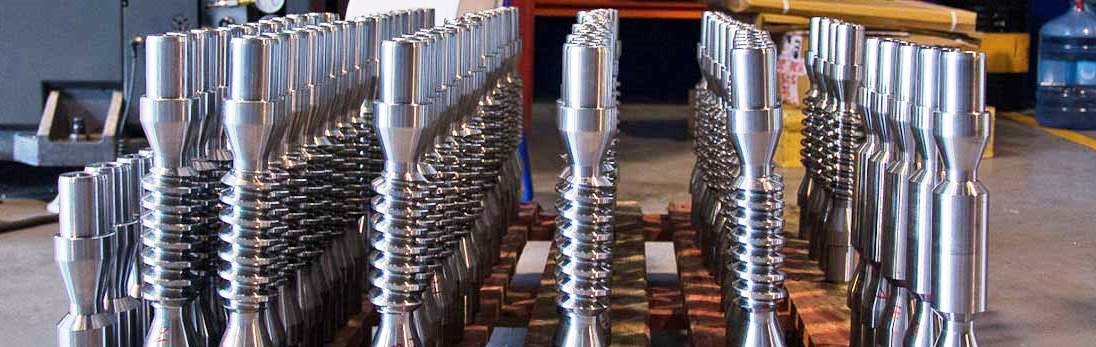

ОПУ с червячным приводом в закрытом исполнении.
У нас вы сможете купить ОПУ (Опорно поворотный подшипник) для спецтехники от ведущих
мировых брендов с быстрым сроком производства идоставки.
Стандартный срок производства опорно поворотного устройства 4-6 недель.
Заказывая ОПУ (Опорно поворотный подшипник) у нас, вы делаете правильный выбор!
Вы купите качественное опорно поворотное устройство с отличным сроком производства.
Также мы располагаем чертежной базой ОПУ тысяч товарных предложений от других производителей и продавцов это и гарантирует точное производство аналога фактически любого производителя.
Гарантируем самые низкие цены на ОПУ(опорно поворотный подшипник),
постоянный контроль качества производства и современные технологии производства ОПУ делают наши
ОПУ(Опорно-поворотный подшипники) качественными и прочным.
Обработка запроса на производство опорно поворотного устройства происходит в очень короткий срок.
В нашем магазине  Вы сможете купить и заказать ОПУ (Опорно-поворотный-подшипник) для многих мировых брендов.

Перейти в магазин. Купить ОПУ ...

Опорно-поворотные устройства (поворотные подшипники) соединяют подвижную и неподвижную части механизма, передают нагрузки от поворотной части на опорную раму.
В грузоподъемных механизмах им приходится выдерживать воздействие целого комплекса разнообразных нагрузок (радиальные силы, силы опрокидывания и др.). и при этом еще и обеспечивать достаточную точность поворота подвижной части машины.
Для лесной техники
Поворотный элемент между башней и платформой в таких машинах, как харвестеры, фарвадеры, различные краны-манипуляторы
В судостроении и портовой технике
Опорно-поворотные устройства в различных судовых и портовых кранах и кранах-манипуляторах, грузоподъемной технике.
В металлургическом оборудовании
Краны и КМУ доменных печей и прокатных станов, в поворотных устройствах металлургических электропечей, в роли несущих поворотных подшипников поворотных столов и пр.
Поворотный и передающий нагрузку элемент в конструкции башенных стреловых кранов, самоходных и железнодорожных стреловых кранов, плавучих кранов и др.
В оборудовании целлюлозно-бумажной промышленности
Транспортеры и конвейеры, краны и поворотные столы обрабатывающих центров и др.
опорно поворотное устройство для горно-шахтной промышленности
ОПУ в конструкции драглайнов, грейферов, экскаваторов, кранов-манипуляторов и др.
Оборудование для солнечных электростанций
опорно поворотное устройство являются одним из важнейших элементов систем позиционирования солнечных батарей. Точность ориентации солнечных батареи относительно солнца является решающей для ее эффективного использования.

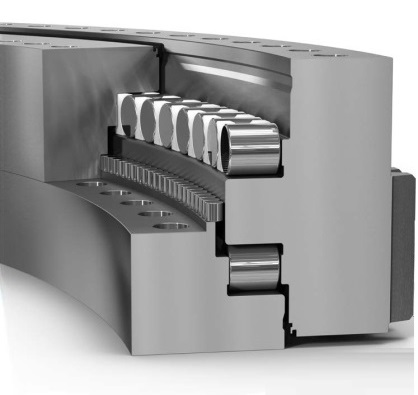

Опорно-поворотное устройство служит для подвижного соединения опорной рамы машины с рамой поворотной части и представляет собой роликовый или шариковый подшипник с зубчатым венцом наружного зацепления с интегрированным червячным редуктором. Привод осуществляется с помощью гидромотора с блоком клапанов или электромотора. Опорно-поворотное устройство с редуктором интегрированным (ОПУРИ) - это герметичный червячный редуктор на основе ОПУ для различных поворотных механизмов.

Основные причины износа ОПУ.
Недостаточная смазка является причиной 96% преждевременных выходов из строя опорно-поворотных устройств.
На рабочих поверхностях появляются шероховатости и вмятины, которые потом приводят к трещинам и откалыванию частиц материала.

Еще одной причиной выхода  из строя (поломки), также непосредственно связанной со смазкой, является использование не подходящей смазки. Вместе с тем, тяжелые применения, в которых часто приходится работать, требует применения только конкретных типов смазки, указываемых производителем.

Попадание грязи
При попадании в смазку грязи и частиц сторонних материалов, они начинают действовать как абразив, преждевременно изнашивая изделие.

Чрезмерные нагрузки
Продуманная конструкция опорно-поворотных устройств позволяет им продолжительно работать в условиях тяжелых применений, с большими нагрузками. Тем не менее, если использовать их в условиях, где нагрузка будет превышать установленные производителем параметры, — опорно-поворотные подшипники будут деформироваться, приводя к отказам в работе и преждевременному разрушению.

Неправильная установка ОПУ
При расчете продолжительности работы берутся условия эксплуатации, при которых опорно-поворотное устройство прилегает всеми плоскостями к ровным поверхностям поворотных и стационарных элементов машины.

Если в результате ошибок в установке (или при чрезмерных нагрузках) ровное прилегание нарушается и возникает перекос, — это также будет приводить к сбоям в работе и преждевременной изнашиваемости изделия.


Контроль за состоянием опорно-поворотного устройства
Опорно-поворотные устройства требуют регулярного и грамотного технического обслуживания, которое определяется в технической документации к изделию от производителя.

Износ ОПУ, возникновение чрезмерных зазоров и деформаций изделия, неравномерный износ его отдельных частей уменьшают общую жесткость системы, создают проблемы в управлении машиной, приводят к повреждениям шестерней и редуктора.

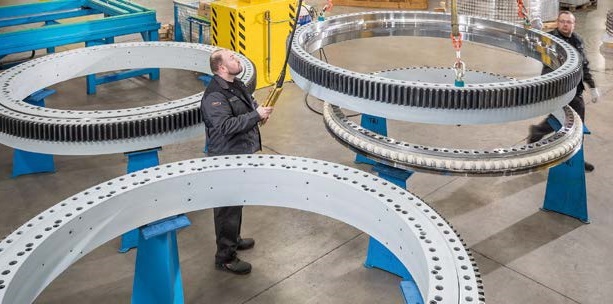

На двух наших производственных площадках Тайваня мы производим стандартные конструкции шариковых поворотных колец, роликовых поворотных колец и комбинированных поворотных колец размером 100 - 5000 мм. Мы разработали и запатентовали первые четвертьоборотные приводы еще в 1991 году. Сегодня готовые к установке системные сборки с шестернями или червячными передачами доступны в широком диапазоне стандартных серий.

Пользовательские версии

Тем не менее, наша цель - индивидуальные решения для клиентов. Технологи и прикладные инженеры дают вам исчерпывающие советы и вместе с вами разрабатывают оптимальное вращающееся соединение и идеальное решение для поворота.







В течение более 2-х десятилетий ОПУ и поворотные приводы зарекомендовали себя в самых разных областях применения. Мы поставляем для многих наших клиентов на протяжении десятилетий. Мы рады убедить вас в нашем технологическом опыте!

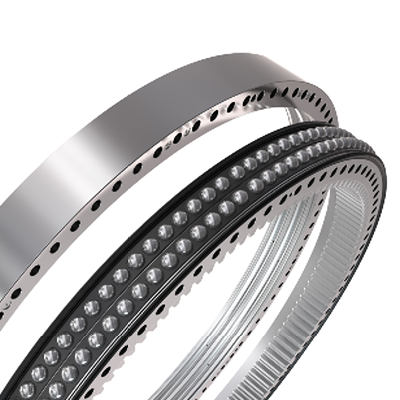

Подшипники, поворотные кольца, шарикоподшипники с 4-мя точечными контактами, подшипники поворотного стола и роликовые подшипники очень полезны для обеспечения вращающегося элемента грузоподъемностью при опрокидывании. производим ОПУ с внутренним или внешним зацеплением, резьбовыми или сквозными отверстиями, шарикоподшипниками с 4-мя точечными контактами или роликовыми подшипниками, одинарными или двойными дорожками качения, ступенчатыми и цилиндрами с верхним расположением, которые соответствуют конкретному требованию клиента.

При проектировании ОПУ наша инженерная группа учитывает область применения, рабочий цикл, осевую нагрузку, радиальную нагрузку, опрокидывающий момент, конструкцию, простоту обслуживания, конфигурацию конвейера заказчика и конечные желаемые рабочие характеристики. Все параметры должны быть взвешены и рассчитаны надлежащим образом, чтобы убедиться, что ОПУ безопасно для эксплуатации и не слишком дорого для клиента. ОПУ, как правило, лежат в основе оборудования, поэтому их надежность чрезвычайно важна для долгосрочной бесперебойной работы всего оборудования заказчика.

ОПУ, подшипники поворотного стола и шарикоподшипники с четырьмя точечными контактами идеально подходят для вращающихся устройств, выдерживающих большие нагрузки в таких отраслях, как лесная, обрабатывающая, медицинская, морская, аэрокосмическая и робототехническая. Благодаря компактной конструкции поворотные кольца и подшипники являются экономически эффективными, поскольку при желании они объединяют дорожку качения подшипника с монтажной поверхностью и профилем зубьев шестерни.









Разрабатываем ОПУ для каждого конкретного проекта. Как правило можем проектировать и производить ОПУ от 8 до 360 кг обеспечивающие удержание осевой нагрузки от 130 до 50 100 кН с опрокидывающим движением от 13 до 1270 кНм. При необходимости могут быть применены дополнительные возможности и размеры ОПУ для размещения в уникальном оборудовании и проектах.
Наружные и внутренние кольца изготовлены в основном из углеродистой стали C45 (UNI 7845) или 42CrMo4легированная сталь (UNI 7846), оба в начальном исправленном состоянии. Использование того или иного материала зависит от требуемых механических характеристик, в том числе прочности и твердости, а также от технологических факторов. 42CrMo4 обеспечивает более высокую толщину закаленного слоя дорожек качения и, следовательно, более высокую несущую способность. C45 (или эквивалент) - это материал, из которого изготавливаются большинство стандартных подшипников среднего и малого диаметров; 42CrMo4 используется для средних и больших диаметров, а также для многих специальных исполнений. Индукционная закалка, которой подвержены скользящие дорожки, необходима для увеличения несущей способности и для защиты дорожек от эффектов пластификации, вызванных контактным давлением с элементами качения. После этой обработки твердость дорожек скольжения тел качения может достигать62 HRc . Толщина закалки варьируется в зависимости от размера и, следовательно, от нагрузки.

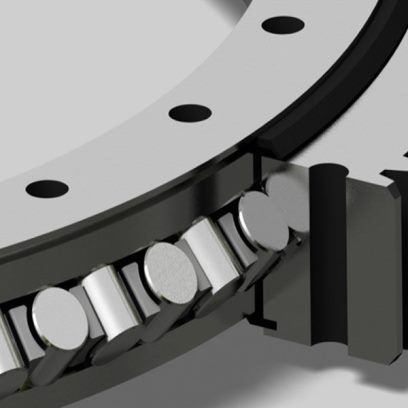

Элементы качения : шарики, изготовленные в соответствии с DIN 5401, используются для подшипников с четырьмя точками контакта, а цилиндрические ролики, изготовленные в соответствии с DIN 5402, используются для перекрестных роликовых подшипников. Оба изготовлены из стали с закалкой 100Cr6 (UNI 3097). Твердость этих элементов достигает 64 HRc.

Дистанционные кольца : изготовлены из материалов с высокими механическими характеристиками, таких как нейлон или PTFE (тефлон). Они используются для разделения элементов качения, что позволяет избежать контакта между ними. Дистанционные кольца не могут быть включены в приложения, где допустимые нагрузки на поворотное кольцо должны быть высокими.

Уплотнительные кольца или уплотнительные кольца изготавливаются из нитрилового эластомера NBR. Уплотнительные кольца предотвращают попадание грязи, пыли и влаги. Правильная смазка повышает эффективность уплотнения.

Смазка : поворотные кольца поставляются с начальной смазкой шариковой или роликовой направляющей скольжения. В руководстве по эксплуатации и техническому обслуживанию, которое мы предоставляем вместе с продуктами, содержится информация о конкретной используемой смазке, а также инструкции по правильной периодической смазке.

Масленки : поворотные кольца DIZ, поставляются с выделенным масленком, расположенным в корпусах вдоль диаметра , где зубы нет, или там , где требуется клиент в случае специальных исполнений.

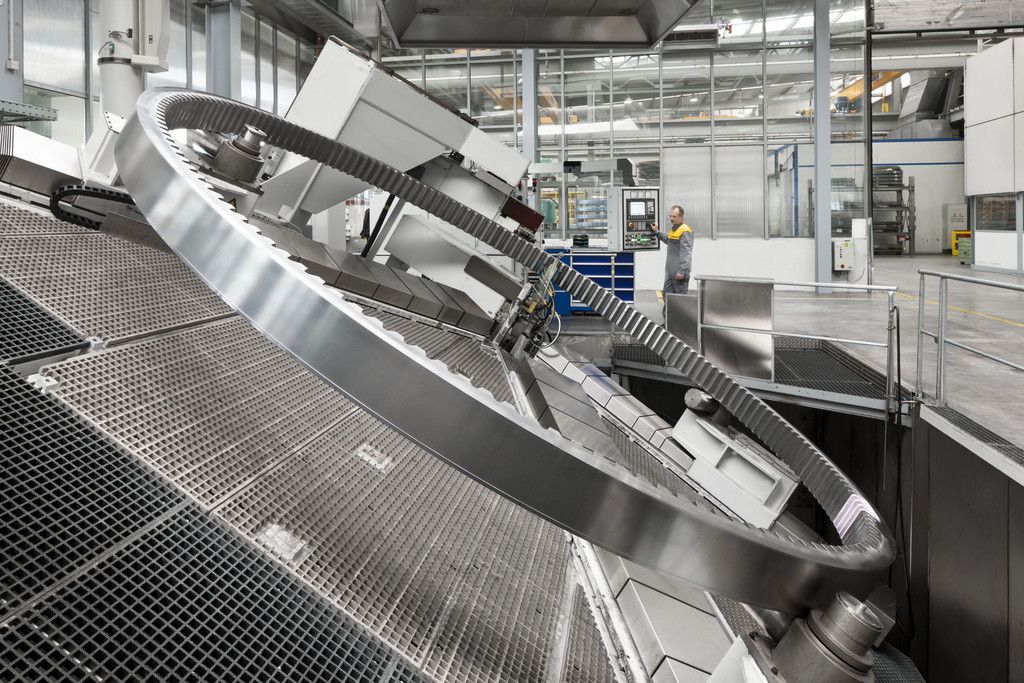

Завод по производству ОПУ полностью вертикально интегрирован с необработанной сталью, поступающей на один конец завода, и готовыми собранными и упакованными поворотными кольцами, подшипниками поворотного стола и шарикоподшипниками с четырехточечным контактом, выходящими с противоположного конца завода. Производство выполняет всю механическую обработку, резку, фрезерование, термообработку, контроль качества, сборку, тестирование, нанесение покрытий и упаковку на месте, чтобы гарантировать, что конечный продукт является совершенным, что процессы контролируются и что все прослеживается до сырые ингредиенты.

Цилиндрические зубья или прямые зубья
зубья выполнены с соблюдением всех соответствующих технических требований. Технические характеристики поворотных колец Параметры, связанные с зубьями, отмечены на чертеже, выпущенном на производстве, чтобы обеспечить правильную конструкцию шестерни, которая будет сцепляться с зубьями. Стандартная твердость поверхности используемого восстановленного материала может достигать 30 HRc (42CrMo4); это значение твердости не всегда может быть приемлемым для сохранения срока службы зубьев в некоторых применениях. Может быть целесообразно выполнить обработку индукционной закалки на зубьях также при наличии некоторых условий, таких как высокий крутящий момент, который вызывает высокое напряжение и трение на зубе, высокая скорость вращения, неблагоприятные условия окружающей среды с присутствием пыли или других абразивные элементы или необходимость максимально продлить срок службы поворотного кольца. Обработка может быть выполнена только на стороне или на стороне и основании зуба, согласно нагрузкам и типу применения.
Максимальная твердость поверхности, которая может быть достигнута, составляет 60 HRc.

Для получения более подробной информации о допусках, нормальных или уменьшенных зазорах, обработке поверхности и т. Д., Пожалуйста, обратитесь к специальному каталогу поворотных колец или свяжитесь с нашим техническим отделом



Производство ОПУ.    Читать еще...                         Перейти в магазин. Купить ОПУ ...
