ВЫСОКОТОЧНЫЕ ШАРИКОПОДШИПНИКИ GMN


                                                         ОТПРАВИТЬ ЗАПРОС НА ПОСТАВКУ ПОДШИПНИКОВ

ВЫСОКОТОЧНЫЕ ШАРИКОПОДШИПНИКИ GMN

  • Высочайшая точность подшипников
  • Максимальная скорость вращения
  • Высокая износостойкость
  • Многочисленные размеры
  • Высокая эксплуатационная безопасность
  • Низкая рабочая температура
  • Высокая прочность
  • Оптимизированные по требованиям шарикоподшипники (специальные подшипники)
  • Полная поддержка сложных складских проектов (систем хранения)

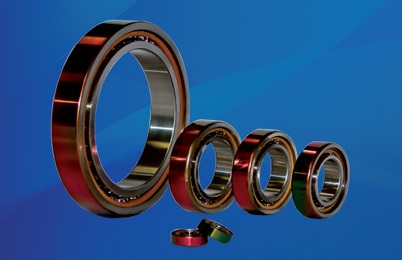

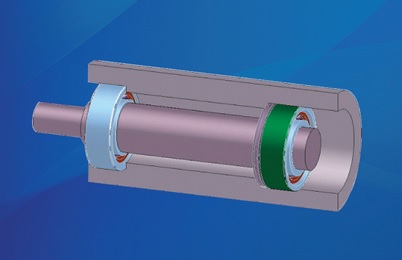

ПОКРЫТИЕ НАРУЖНОГО КОЛЬЦА ПОДШИПНИКА С ПОМОЩЬЮ SLICOTEC

 Благодаря многолетнему опыту, GMN ценят преимущества внешней кольцевой поверхности, покрытой DLC.

Это приносит значительную добавленную стоимость при использовании на плавающем подшипнике.




Преимущества и особенности:

  • Значительно уменьшено трение скольжения в плавающих подшипниках
  • Пердатвращает фреттинг ржавчину
  • Внешний диаметр выполненн в пределах допуска DIN
  • Оптимизированная тонкопленочная технология обеспечивает постоянную высокую точность
  • Слой DLC плотно прилегает к кольцу подшипника
  • Сохранение дополнительных скользящих элементов (например, шариковая втулка)
  • Увеличение интервала обслуживания из-за меньшего износа седла подшипника




ВАРИАНТЫ ВЫБОРА

После консультации все стандартные подшипники доступны следующих типах:

  • Тип S, SM, KH серии 60 .., 62 .., 618 .., 619 ..
  • Угол контакта C, E или подгонянный
  • Точность P4 / ABEC 7, HG, UP
  • Стальные или керамические шарики
  • Герметичный, со смазкой на весь срок службы - открытый, для смазки маслом
  • Специальные подшипниковые покрытия по запросу

Основываясь на многолетнем опыте разработки и производства высококачественных деталей машин, GMN специализируется на производстве высокопроизводительных, долговечных шарикоподшипников с глубокими канавками и шпинделей в области высокоточных шарикоподшипников.

Сертификация в соответствии с международными стандартами обеспечивает максимальную точность при разработке и производстве шариковых подшипников GMN и гарантирует неизменно превосходные качественные свойства с точки зрения пригодности к скорости, стабильности и долговечности.

В дополнение к большому выбору стандартных решений, широкий ассортимент продукции также включает специальные конструкции, оптимизированные для удовлетворения требований.

GMN производит шпиндельные и радиальные шарикоподшипники класса точности P4 / ABEC 7 и выше. Надежность, точность и качество устанавливают международные стандарты.

Сепараторы ДЛЯ ШПИНДЕЛЬНЫХ ШАРИКОПОДШИПНИКОВ



Благодаря своим выдающимся свойствам конструкции каркасов TA и TXM гарантируют исключительные результаты с точки зрения скорости, грузоподъемности и срока службы.

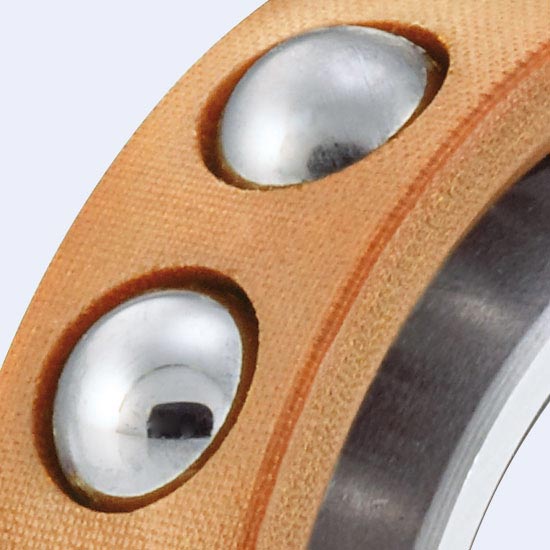

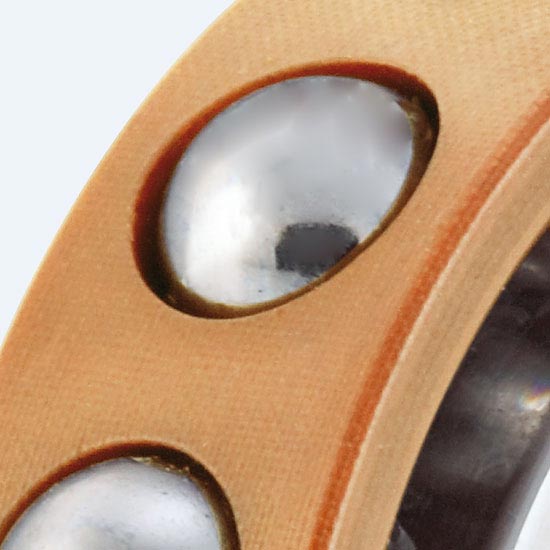

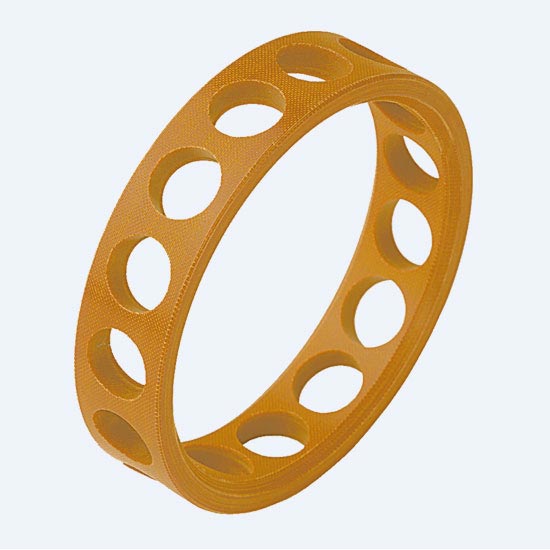

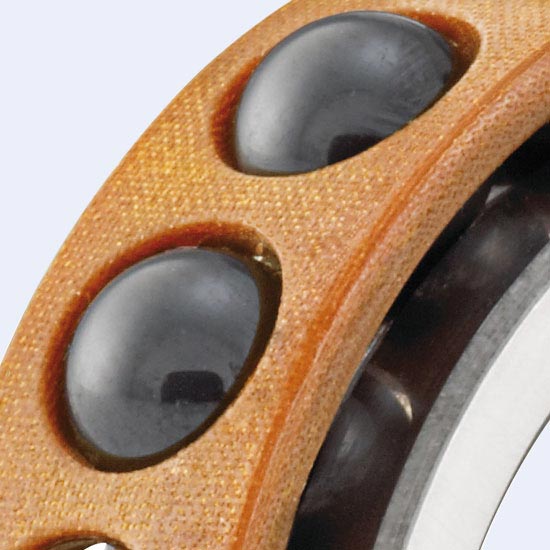

Сепаратор ТА (ТВЕРДЫЕ ТКАНИ)

  • Материал: твердая ткань (фенольная смола с мелкоячеистой хлопчатобумажной тканью)
  • Допустимая рабочая температура: 120 ° C
  • Направляющая сепаратора: на наружном кольце
  • Производство: резка
  • Использование: для типов S, SM, KH, универсальное использование
  • Особенности: п iedriger коэффициент трения, для смазки и масла смазки

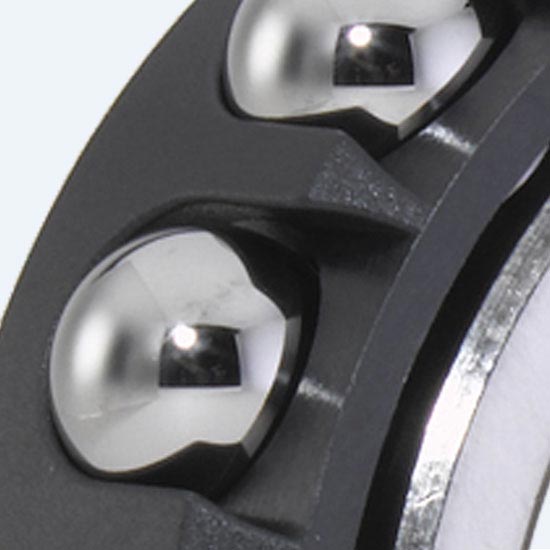

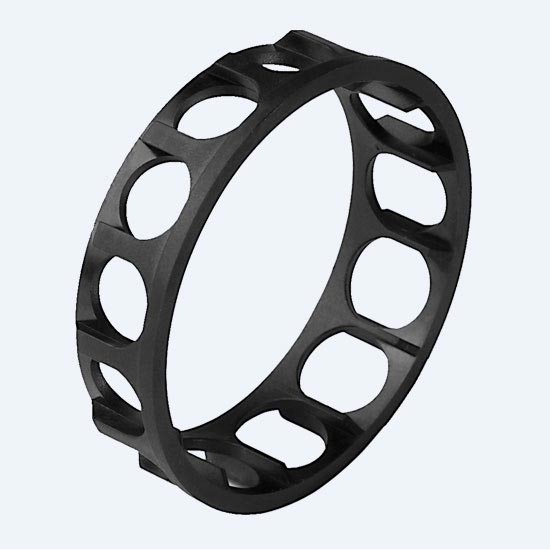

Сепаратор TXM (PEEK)

  • Материал: т eilkristalliner высокой производительности пластиковые PEEK (полиэфирэфиркетон), армированные углеродное волокно
  • Допустимая рабочая температура: 250 ° C
  • Направляющая сепаратора: на наружном кольце, удерживающем шарики
  • Производство: литье под давлением
  • Использование: для типов S, SM, оптимизировано для консистентной смазки
  • Свойства: низкий коэффициент трения, уменьшает / устраняет вибрации сепаратора, высокая механическая, химическая и термическая стабильность






СПЕЦИАЛЬНЫЕ ПОДШИПНИКИ

Для многих областей применения, таких как Например, машиностроение, медицинская техника, вакуумная техника или измерительная техника, GMN все больше развивается и предлагает не только шариковые подшипники, но также сложные подшипниковые системы и специальные подшипники, указанные в соответствии с требованиями клиентов.

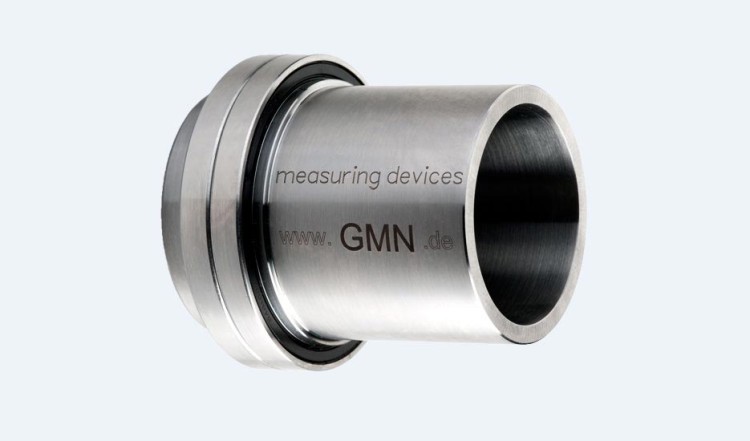

СИСТЕМЫ ХРАНЕНИЯ

Помимо специальных подшипников, GMN также разрабатывает и производит готовые к установке сложные системы хранения. Присвоив GMN весь складской проект, вы можете легко сконцентрироваться на своей основной компетенции.

Области применения ШАРИКОПОДШИПНИКОВ ОТ GMN

Высокоточные шарикоподшипники GMN отличаются непревзойденной точностью хода и превосходно подходят для различных областей применения. Здесь вы можете увидеть впечатляющий пример применения в секторе навигационных технологий.



РЕШЕНИЯ ДЛЯ ТОЧНЫХ ЕДИНИЦ ХРАНЕНИЯ

Там, где единое хранилище больше не является решением, системы хранения могут стать ключом к вашему успеху. Не имеет значения, оснащено ли ваше приложение, например, высокоточной оптикой или работает в экстремальных условиях окружающей среды. Системы хранения дают вашему продукту уникальную возможность продажи и, основываясь на модульном принципе, могут превратиться в экономичное разнообразие. Учитываются индивидуальные требования к смазке, используемым материалам, требуемым размерам и требуемой точности.

GMN использует только высококачественные материалы для всех компонентов и процессов обработки для изготовления высокоточных шпиндельных и радиальных шарикоподшипников. Высочайшие стандарты качества гарантируют максимально возможную эффективность и оптимальный срок службы продукции GMN. Компоненты шарикоподшипников GMN постоянно оптимизируются благодаря непрерывным процессам разработки, и их технические свойства получают дальнейшее развитие.

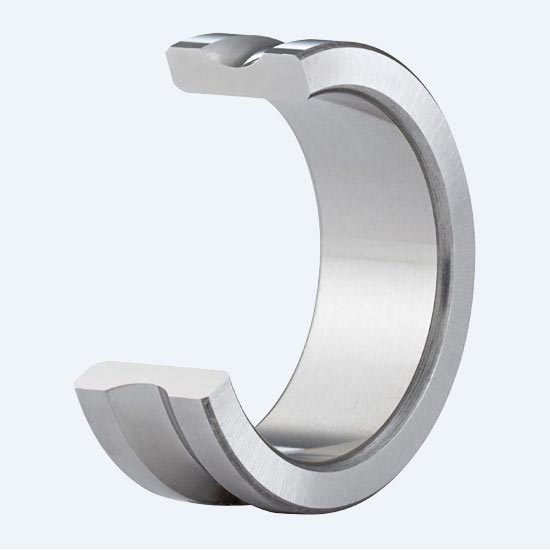

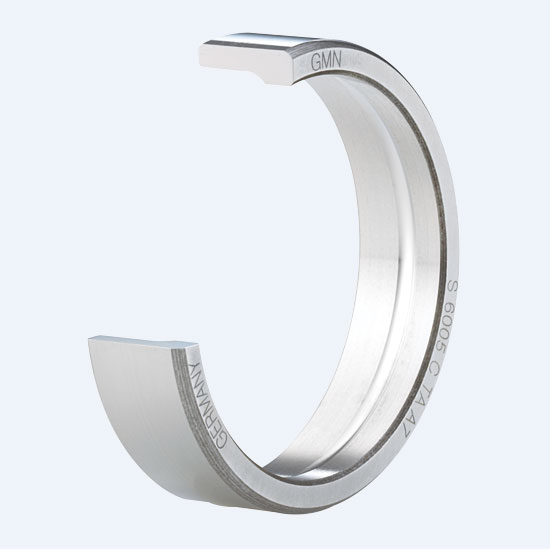

ВНУТРЕННИЕ И ВНЕШНИЕ КОЛЬЦА  ПОДШИПНИКА

Внутреннее и наружное кольца шарикоподшипников GMN состоят из высококачественной роликовой подшипниковой стали (хромированная сталь) 100 Cr 6. По
запросу возможны варианты исполнения из специальных сталей.

  • Материал
    подшипниковой стали (хромированная сталь) 100 Cr 6 Материал нет. 1.3505, SAE 52100, SUJ2
  • Допустимая рабочая температура
    термостабилизируется до постоянной рабочей температуры 150 ° C (кратковременно до 180 ° C)
  • Твердость от
    60 до 64 HRC, полностью закаленная; соответствует 700 - 800 HV30. Свойства
    Высокая чистота и гомогенность, вакуумная дегазация


             внутреннее кольцо                                                                                                                                  наружное кольцо


Проблемы для систем хранения:

  • А компоненты ЛПЭ должны уважать качество и характеристики соответствуют техническим требованиям
  • Выбор материала, дизайн склада, обработка, очистка и сборка должны быть тщательно согласованы
  • Подходящий выбор смазочных материалов для максимально длительного срока службы подшипниковой системы
  • Оптимизация затрат за счет адаптированного качества производства в соответствии с требованиями наших клиентов

Основными критериями эффективности являются:

  • Функциональность системы
  • Подбор подходящих материалов для применения
  • Чистота компонентов; тем самым высокая чистота системы хранения и предотвращение загрязнения, например, Б. в оптических приложениях
  • Бег с низким уровнем вибрации и трения
  • Идеальная адаптация системы к точке подключения



ИНЖИНИРИНГ И ИЗГОТОВЛЕНИЕ ИЗ ОДНИХ РУК

Успех продукта часто заключается во взаимодействии многих деталей, которые выходят далеко за рамки конструкции шарикового подшипника. В конце концов, все должно идеально сочетаться. Таким образом, седла вала, посадка корпуса и внутренние контактные усилия оптимизируются для соответствующей ситуации применения, и используемая смазка не должна иметь никаких отрицательных побочных эффектов в связи с данной рабочей средой.

Инжиниринг:

  • Опыт проектирования подшипников / шпинделей
  • Конструктивная реализация концепций
  • Разработка концепций трибологии
  • Ноу-хау из различных областей применения

Производство / закупки:

  • Точно сбалансированные компоненты / блок
  • Подходящие поставщики для особых требований
  • Подходящее испытательное оборудование для обеспечения качества
  • Точная механическая обработка как основная внутренняя компетенция
  • Высокоточные компоненты

монтаж:

  • Опыт работы со сложными системами
  • Высочайшая чистота с высокими требованиями к чистоте системы хранения

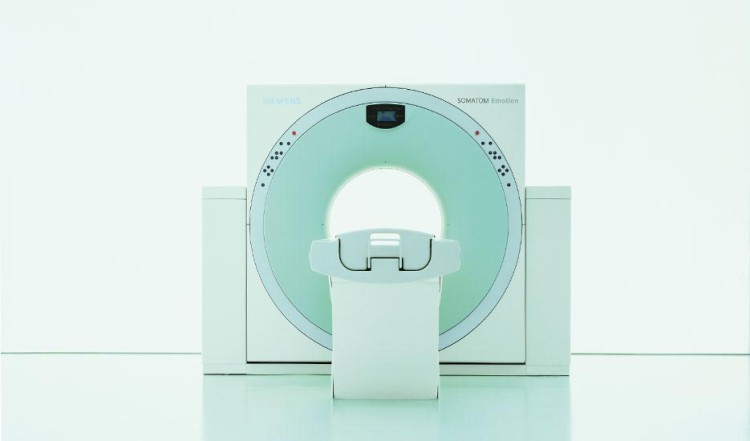

СИСТЕМЫ ПОДШИПНИКОВ ДЛЯ МАММОГРАФИИ И КОМПЬЮТЕРНОЙ ТОМОГРАФИИ

Общие характеристики:

  • Скользящие или полные системы хранения
  • Термокомпенсированная или подпружиненная конструкция подшипника
  • Полные сферические подшипники
  • Скорость до 200 Гц
  • Системы с тепловыми тормозами

маммография:

  • Температура примерно до 400 ° C
  • Шарики с покрытием из свинца
  • Ходовой шум <52 дБ




КТ:

  • Температура примерно до 550 ° C
  • Шарики, покрытые Ag
  • Центробежные силы до 16 г
  • Ходовой шум <55 дБ

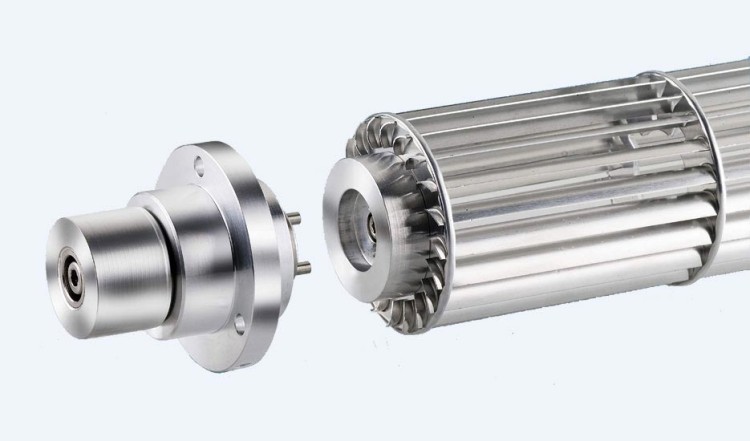

ЭКСИМЕР ЛАЗЕР - ВЕЕРНЫЕ РОЛИКОВЫЕ ПОДШИПНИКИ

  • Использование нержавеющих сталей и высококачественных алюминиевых сплавов
  • Магнитная муфта, специальная веерная роликовая муфта
  • Точно сбалансированные компоненты / блок
  • Высокоточные компоненты
  • Смазочные материалы, адаптированные к среде и технике
  • Плазменная очистка и вакуумная упаковка
  • Модульный принцип для экономичного варианта дизайна

ОПЫТ И ИЗВЛЕКАЙТЕ ВЫГОДУ

  • Сокращение времени разработки и затрат
  • Системный партнер по проектированию, производству и послепродажному обслуживанию
  • Упростите свою логистику, поставляя готовые сборки подшипников

ОБСЛУЖИВАНИЕ ПОДШИПНИКОВ

Более 50% всех повреждений подшипников происходит из-за недостаточной смазки, более 40% - из-за ошибок в конструкции и сборке, а также из-за загрязнения.Своевременны сервис поможет вам избежать этих и подобных ошибок.


GMN предлагает комплексные методы исследования для анализа склада.

  • тестирование шума
  • Метрологическая экспертиза (измерение подшипников и компонентов)
  • Микроскопическое исследование (включая SEM)
  • исследование смазки
  • Арифметическая проверка (например, проверка предварительной нагрузки)
  • Анализ уязвимостей

Для достижения конкретных и значимых результатов при анализе склада необходимо учитывать следующую процедуру:

  • Снимите подшипники сразу после повреждения / аномалии хода
  • Отметить монтажное положение (фиксированный / плавающий подшипник, направление нагрузки, чертеж / эскиз)
  • Отправить подшипник неочищенным и со всеми деталями
  • Сообщите приложение, условия работы, нагрузку, скорость и время работы

СЕПАРАТОРЫ ДЛЯ РАДИАЛЬНЫХ ШАРИКОПОДШИПНИКОВ

Высокоточные радиальные шарикоподшипники GMN всегда оснащены стальным сепаратором (СепараторJ). В зависимости от требований (например, высоких скоростей) доступны другие конструкции сепараторов из разных материалов.

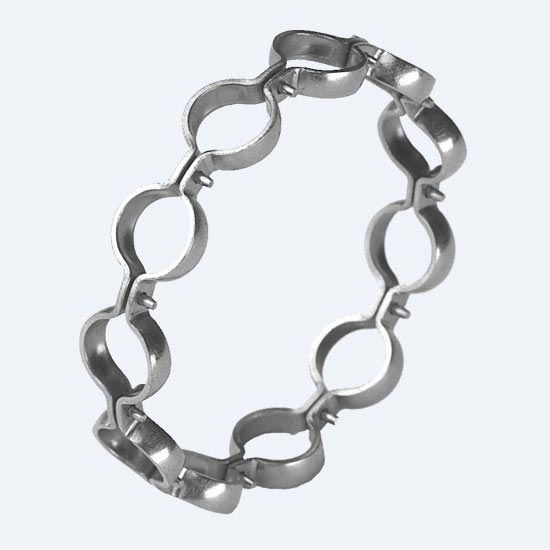

Сепаратор J (ЛИСТОВАЯ СТАЛЬ)

  • Материал: листовая сталь
  • Допустимая рабочая температура: 220 ° C
  • Производство: две части, лопастные или клепаные

Сепаратор J (ЛИСТОВАЯ СТАЛЬ)                                                                                                                                                                             Сепаратор Т9Н (ПОЛИАМИД)

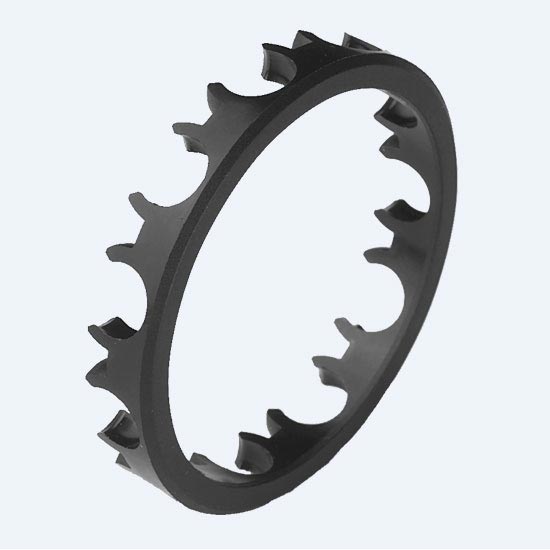

Сепаратор Т9Н (ПОЛИАМИД)

  • Материал: полиамид (армированный стекловолокном)
  • Допустимая рабочая температура: 140 ° C
  • Производство: цельная, коронный Сепаратор

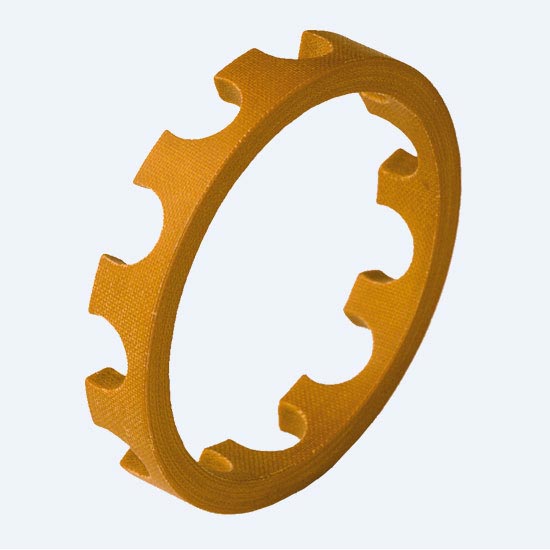

Сепаратор ТБХ (ТВЕРДЫЕ ТКАНИ)

  • Материал: твердая ткань
  • Допустимая рабочая температура: 120 ° C


           Сепаратор ТБХ (ТВЕРДЫЕ ТКАНИ)                                                                                       Сепаратор ТА, ТБ (ТВЕРДЫЕ ТКАНИ)

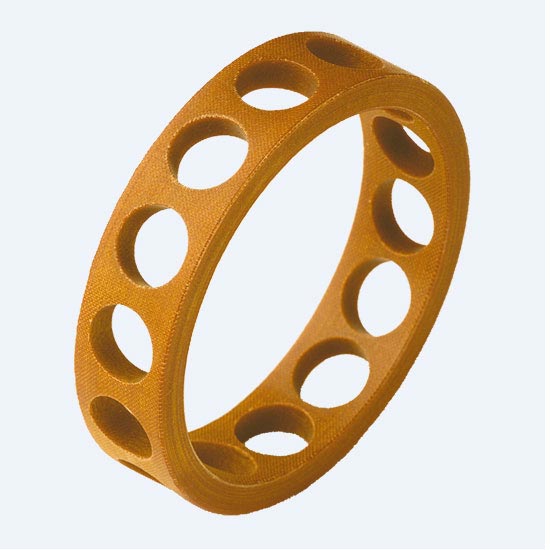

Сепаратор ТА, ТБ (ТВЕРДЫЕ ТКАНИ)

Материал: твердая ткань

Допустимая рабочая температура: 120 ° C

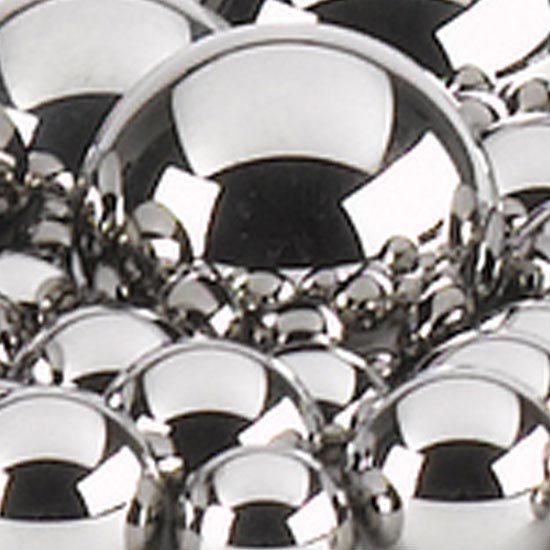

ШАРИКИ ПОДШИПНИКОВ

Будь то хромированная сталь или керамика (гибридные шарикоподшипники), шарики подшипников от GMN соответствуют самым высоким стандартам качества и гарантируют максимально возможную эффективность и оптимальный срок службы.

СТАНДАРТНЫЙ МАТЕРИАЛ (ХРОМИРОВАННАЯ СТАЛЬ)

  • Материал подшипниковая сталь (хромированная сталь) 100 Cr 6 Материал нет. 1.3505, SAE 52100, специальная сталь SUJ2
  • Допустимая рабочая температура
    термостабилизируется до постоянной рабочей температуры 150 ° C (кратковременно до 180 ° C)
  • Твердость от 60 до 64 HRC, полностью закаленная; соответствует 700 - 800 HV30. Свойства
    Высокая чистота и гомогенность, вакуумная дегазация

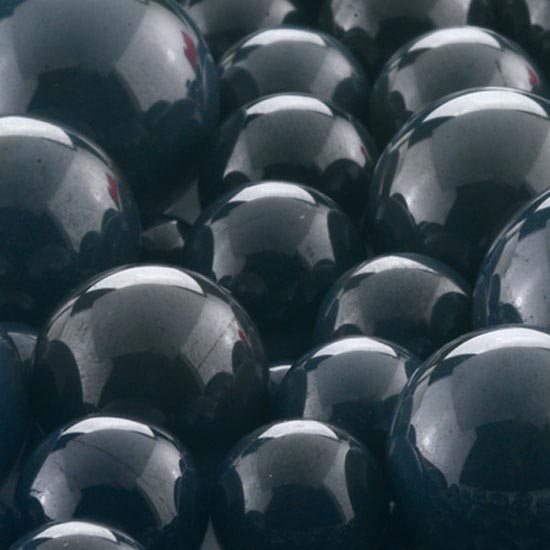

СПЕЦИАЛЬНЫЙ МАТЕРИАЛ ШАРИКОВ (КЕРАМИКА)

Свойства материала керамических шариков в гибридных подшипниках (по сравнению с шарикоподшипниками со стальными шариками) приводят к значительному повышению производительности при работе машины, особенно в критических условиях.

  • Материал
    керамика (нитрид кремния Si3N4)
  • Свойства материала
    Низкое сродство к 100 Cr 6
    Низкий коэффициент трения
    Низкая теплопроводность



ГИБРИДНЫЕ ПОДШИПНИКИ ШАРИКОВЫЕ

Шариковые подшипники с комбинацией материалов из подшипниковой стали (внутренние и наружные кольца) и керамики (шарики) известны как гибридные шарикоподшипники. Все шарикоподшипники также доступны в виде гибридных шарикоподшипников.

ПРЕИМУЩЕСТВА ГИБРИДНЫХ ШАРИКОПОДШИПНИКОВ

БОЛЕЕ ДЛИТЕЛЬНЫЙ СРОК СЛУЖБЫ

Благодаря своим характерным свойствам материала гибридные шарикоподшипники обеспечивают более чем двукратный срок службы стальных подшипников. Время работы машины значительно увеличено.

БОЛЕЕ ВЫСОКИЕ СКОРОСТИ

Благодаря своим трибологическим свойствам и меньшим силам массы гибридные шарикоподшипники по сравнению с подшипниками со стальными шариками могут достигать увеличения скорости до 30%.

БОЛЕЕ ВЫСОКАЯ ТОЧНОСТЬ ОБРАБОТКИ

Более высокая жесткость подшипника, пониженное тепловое расширение и меньшее вибрационное возбуждение гибридных шарикоподшипников обеспечивают максимальную точность обработки.

БОЛЬШАЯ ЖЕСТКОСТЬ

Свойства материала гибридных шарикоподшипников обычно улучшают радиальную и осевую жесткость. Преимуществами являются повышенная точность и смещение критических собственных частот.

ПРИМЕРЫ ПРИМЕНЕНИЯ ГИБРИДНЫХ ШАРИКОПОДШИПНИКОВ

  • Шпиндели станков
  • Быстроходные подшипники
  • Оптимизированные для жизни прецизионные подшипники


Скачать каталог высокоточные подшипники GMN



Товары GMN:
 GMN 19HYKH60032RZCTXMP4    HY KH 6003 2RZ C TXM P4+ DUL = 248 евро
GMN 11HCS71914ETP4SUL    HCS71914-E-T-P4S-UL    = 510 евро
GMN HSS7012C-T-P4S-UL         KH 6012 2RZ C TA A7 DUL L252 = 510 евро
GMN 71912 ACE/HCP4ADGA      HY KH 61912 2RZ C TA P4 UL  = 380 евро
GMN HY S 6022 E TA P4+ UL = 910 евро
GMN HY S 6018 E TA P4+ UL= 850 евро
GMN  HY SM 6002 C TXM P4+ DUL  = 148 евро
GMN  HY SM 6002 C TXM P4+ UL = 161 евро
GMN HY KH 61914 2RZ E TA P4+DUL T274 = 661 евро
GMN HY KH 61911 2RZ E TA P4+DUL T274 = 380 евро
GMN HY SM 6007 C TA P4+ DUL = 361 евро
GMN HY KH 6006 2RZ E TA P4+DUL T274 = 320 евро
GMN HYKH 6008 2RZ E TA P4+ UL T274 = 480 евро
GMN HCB7016EDLR
HCB71916EDLRTP4SUL    HCB71916-EDLR-T-P4S-UL
GMN 19HYKH619142RZETAP41    HYKH61914 2RZ E TA P4+DUL T274
GMN 19HYKH619112RZETAP42   HYKH61911 2RZ E TAP4+DUL T274
GMN 19HYSM6007CTAP4SDUL   HY SM 6007 C TA P4+ DUL
GMN 19HYKH60062RZETAP4S1   HYKH 6006 2RZ E TA P4+DULT274
GMN 19HYKH60082RZETAP4S1   HYKH 6008 2RZ E TA P4+ ULT274
78XXX HSS71913-E-T-P4S-UM
GMN  19HYSM601417TXMP4SUL HY SM 6014 17° TXM P4+ UL
GMN  19S6020ETAP4SUL S 6020 E TA P4+ UL
B7014ETP4SUL B7014-E-T-P4S-UL
11HSS7017ETP4SUL HSS7017-E-T-P4S-UL
43N1015MRKRCC1P4 N1015 MR KR CC1 P4
43N1015MRKRCC1P4 N1015 MR KR CC1 P4
GMN  19FE8129Z25      FE 8129 Z25
GMN 19HYKH60062RZCTAP4SD HYKH 6006 2RZ C TA P4+DUL T274  = 320 евро
GMN 19HYKH60052RZCTAP4SD HYKH 6005 2RZ C TA P4+DUL T274  = 300 евро
GMN 19HYS6014CTAP4SDUL   HY S 6014 C TA P4+ DUL  = 920 евро
GMN  19HYS6010CTXMP4SUL    HY S 6010 C TXM P4+ UL = 380 евро

Лабиринтные уплотнения
GMN 19SA120X150X15    SA 120 X 150 X 15       = 160 евро
GMN  19L120X140X15-2    L 120 X 140 X 15   = 112 евро
GMN  19S72X110X12 S     72 X 110 X 12 = 132 евро

Аналогичные шпиндельные подшипники
Подшипник NSK NN 3016 TB KR E44 CC0 P4   = 320 евро

КАЛЬКУЛЯТОР ДОСТАВКИ

Мы осуществляем перевозки железнодорожным, автомобильным и авиационным транспортом, как полными , так и сборными грузами.
Данный калькулятор работает при условии сервиса "сборные перевозки».



Категория: Подшипники | Пр: 106 | Автор: 9510303 | Теги: ШПИНДЕЛЬНЫЕ ПОДШИПНИКИ GMN, ВЫСОКОТОЧНЫЕ ШАРИКОПОДШИПНИКИ GMN, СПЕЦИАЛЬНЫЕ ПОДШИПНИКИ, ПОДШИПНИКИ GMN
PRECISE-ROTATION © 2011 - 2020

Информация, представленная на сайте precise-rotation.ru, не является публичной офертой. Данный интернет-ресурс несет исключительно информационный характер и не является публичной офертой, определяемой положениями ч. 2 ст. 437 Гражданского кодекса РФ.
 Для получения подробной, точной информации о стоимости товара и условиях его поставки, пожалуйста, обратитесь к нам по электронной почте.

  • 196070, г. Санкт-Петербург,: ул. Заставская д. 7
  • Телефон : +7 (812) 777 60 78
  • Email:  0@7776078.ru
  • vcfVCard qrQR-код
