Карданные валы ELBE-ELSO, крестовины ELSO
[ Скачать с сервера precise-rotation.ru (2.74 Mb) ] 08.10.2012, 15:40
                                ОТПРАВИТЬ ЗАПРОС В ОТДЕЛ ПРОДАЖ

Компания G. Elbe & Sohn GmbH & Co Германия по Исследованию инженерной трансмиссии была организованна в 1967 году с целью развивать научные исследования для разработки систем передачи крутящего момента в трансмиссии.


Многие разработки продуктов ELBE-ELSO Германия на основе особых требований своих клиентов. Сложные задачи вдохновляют сотрудников ELBE - ELSO на их выдающиеся достижения. Опыт компании также показывает, что более 80 лет опыта дают ключ к успеху в условиях жесткой конкуренции на рынке.
Тяжелый транспорт на гравийных дорогах, непрерывного использования в сельском хозяйстве, глубоких скважин в пустыне. Все механизмы всегда отличаются, но требования к их приводам всегда одинаковы: Трансмиссия Elbe - это качество и надежность.


Использование при производстве современной техники и технологий, а также эффективность сотрудников Elbe, позволяет производить импортные карданные валы Elbe с самым высоким стандартам качества и инновационными разработками технологии.
Долговечность и надежность работы являются постоянными требованиями к валам в приводах.
 Elbe гарантирует, надежность карданных валов в машинах и транспортных средствах удовлетворяя этих требования в повседневном использовании.

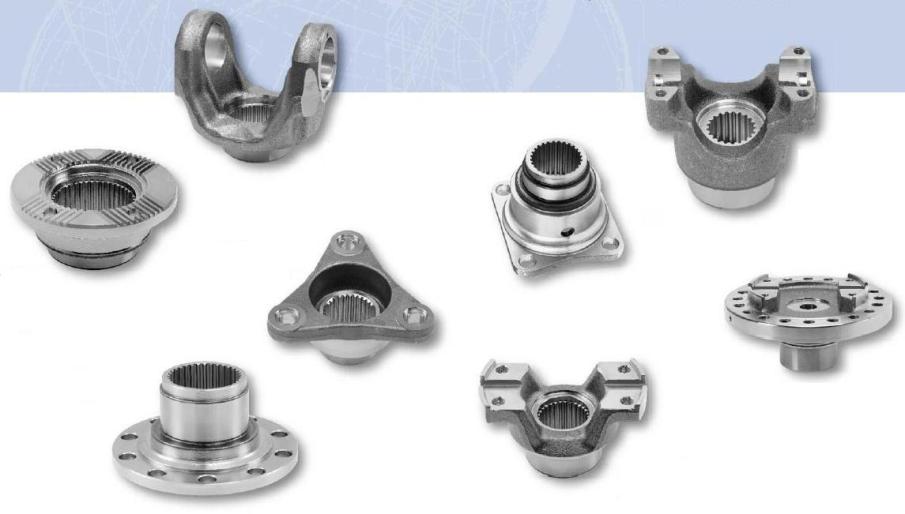

В конструкции транспортных средств с механическим приводом инженерные фланцы образуют соединения между приводом и карданным валом Elbe.
Используя современное оборудование и станки, продукция производится на основе высококачественных поковок по чертежам заказчика.
Привода и Фланцы могут быть изготовлены с внутренними и внешними сплайнами (зубцами телескопирования), а также с закаленными или покрытые свинцом поверхности,с качественными уплотнениями подшипников.
В зависимости от конфигураций, Оригинальные Карданные валы   состоят из основных частей вилки, совместимых крестовин, игольчатых или роликовых подшипников, шлицевых направляющих.


Расширений группа ( телескопирование карданного вала) и точно изготовленных и отцентрованных труб основания. Части вилки под крестовину производят из штампованной заготовки в то время как совместные крестовины Эльбе сделаны из холодным литьем или закрытой штамповкой. В последствии все обрабатывается на высокоточных токарных станках, с последующим цементированием поверхностей готовых деталей. Универсальные приводные валы подвергают термической обработке для получения оптимального сочетания твердости и прочности.
Весь процесс изготовления деталей карданного вала Elbe ведется на производстве с высоким контролем качества.

Предельный крутящий момент карданного вала, может быть передан в момент от карданного привода без функционального ущерба, если частота вращения соответствует необходимым нормам.



Универсальные карданные валы и элементы трансмиссии ELSO ELBE поставляются готовыми для установки.
 Если иное не по спецификации спецификации для клиентов, валы сбалансированы динамически
при п = 2000 оборотов в минуту в зависимости от классификации. Q 16 из рекомендаций VDI 2060.





Информация по транспортировке, хранению и установке.

Транспортировка и хранение карданных валов ELBE ELSO
Чтобы сохранить высокую степень балансировки, карданные валы должны быть защищены во время транспортировки или хранения от ударов или тряски.
Рекомендуется транспортировать карданные валы Elbe ELSO в горизонтальном положении.
При перевозке валов в вертикальном положении, должны быть приняты соответствующие меры по упаковке, чтобы избежать разделения половин карданного вала.
Горизонтальное положение также предпочтительно для хранения карданного вала, поскольку это исключает опрокидывание вала и убережет его от возможных повреждений. Никогда не храните карданные валы на полу, но если этого не избежать, используйте деревянные прокладки для исключения контакта с землей. Лучшее место для хранения деревянный поддон или полка.
При длительном хранении, все металлические части должны быть проверены на наличие коррозии, и если
необходимо нужно нанести антикоррозионную смазку для исключения появления очагов коррозии.

Установка
Перед установкой трансмиссии, все следы ржавчины, грязи должны быть удалены особенно с поверхности стыкующихся частей.
Это сохранит коэффициент сцепления, жизненно важное значение для передачи крутящего момента.
Карданные валы Elbe не должны быть разделены на половинки для исключения попадания мусора внутрь.
Но если это произошло половинки карданного вала нельзя стыковать неправильно (стыковка осуществляется только по маркировке), в противном случае качество балансировки карданного вала значительно снизится.



По той же причине, для исключения разбалансировки карданного вала, балансировочные пластины и противовесы установленные на валу не должны быть удалены.
Перед установкой карданного вала необходимо проверить что половинки состыкованы правильно, что означает, что маркировка метки на шлицевой части вала и шлицевой втулке вала должны совпасть друг с другом.


Если два или более карданных вала ELBE ELSO расположены в ряд друг за другом, то рекомендуется чтоб они были установлены со смещением друг с другом 90 °. Это позволит хотя бы частично уменьшить в внешний эффект ускорения масс силы, вызванные колебаниями движения центра частей карданного вала.
При необходимости, болты и оборудование для монтажа фланца карданного вала ELBE ELSO также могут быть поставлены ELSO ELBE по запросу.
Болты импортных карданных валов Elbe должны быть установлены в соответствии с необходимым классом и закручены с необходимым моментом для этих болтов.

Для затяжки используйте динамометрический ключ, закручивание болтов необходимо выполнить с нужным моментом по поперечному шаблону.



Карданы ELBE ELSO Германия поставляются в смазке и упаковке, уже готовые к установке. Тем не менее, после длительного
хранения кардана, Перед вводом в эксплуатацию целесообразно повторно смазать элементы карданного вала.

Маркировка вала Вам не известна, Вам нужен альтернативный производитель или кардан с уникальными характеристиками.
Заполните опросный лист, мы произведем оригинальный карданный вал по чертежу


Скачать опросный лист карданы ELBE:
Опросник карданы ELBE-ELSO,
