Шлицевые валы THK с шариковыми гайками
[ Скачать с сервера precise-rotation.ru (1.51Mb) ] 01.10.2012, 16:23

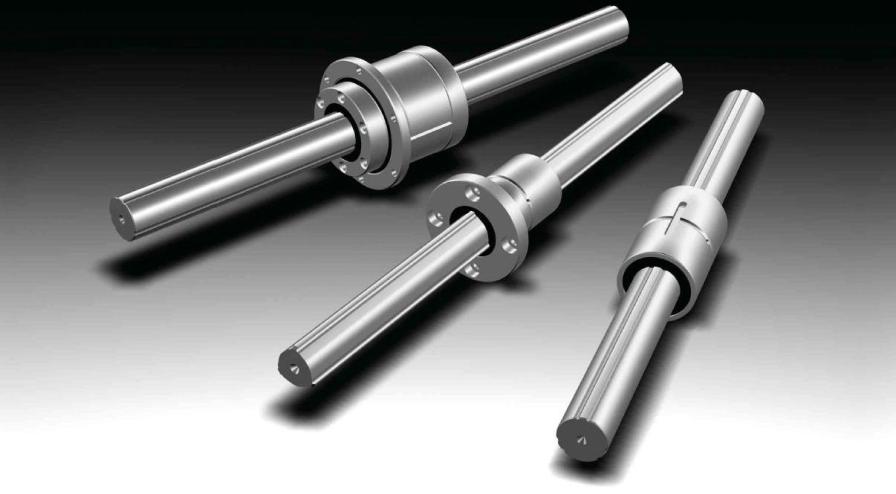

Шлицевые валы THK с шариковыми гайками.

Оптимальны для механизмов с прямолинейным движением
и одновременной передачей вращающего момента
Способны осуществлять движение и вращение на высокой скорости
Широкий выбор моделей.


Шлицевые валы с шариковыми гайками являются новой системой прямолинейного движения, в которой
расположенные в шариковой гайке шарики передают вращающий момент, одновременно осуществляя плавное прямолинейное движение по точно отшлифованным каналам на шлицевом валу.
В отличие от других конструкций шлицевые валы с шариковыми гайками компании THK допускают
предварительное напряжение одной шариковой гайки. В результате шлицевые валы с шариковыми
гайками демонстрируют высокоэффективную работу в сложных условиях эксплуатации - при воздействии вибрации и ударов, в местах, где необходим высокий уровень точности позиционирования или высокоскоростная кинетическая работа.


Кроме того, даже при использовании в качестве альтернативы линейной втулке, шлицевые валы с шариковыми гайками выдерживают номинальную нагрузку, в 10 раз превышающую номинальную
нагрузку линейной втулки с тем же диаметром вала, что позволяет достигнуть компактности конструкции и её использования с подвешенным грузом или с приложением момента нагрузки. Таким образом, шлицевые валы с шариковыми гайками отличаются высокой степенью безопасности и длительным сроком эксплуатации.

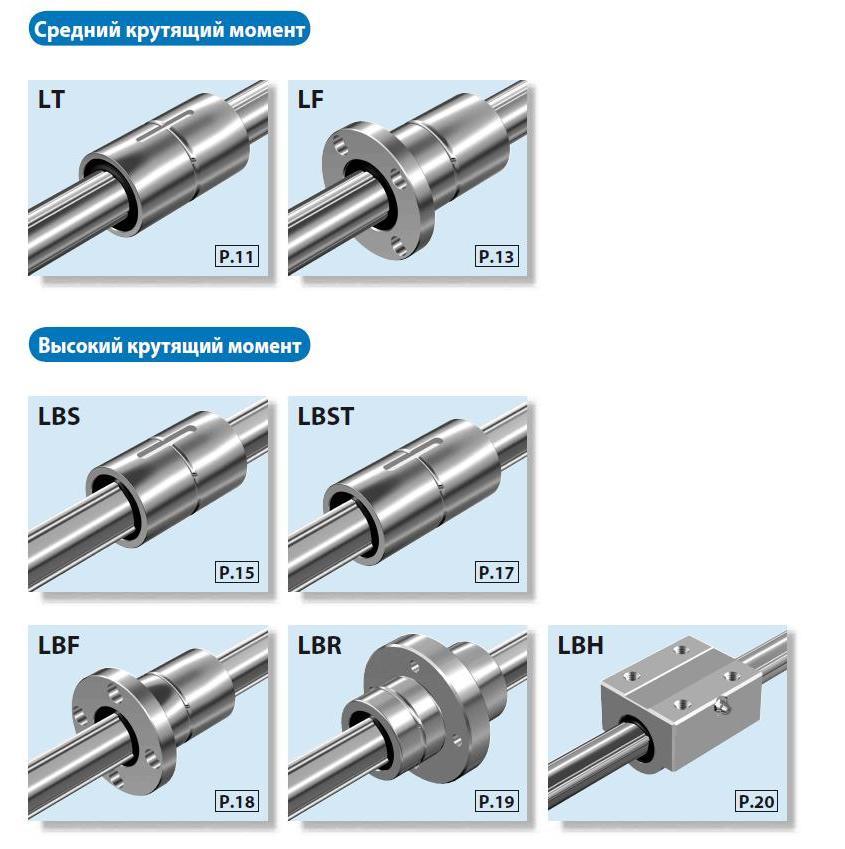

Существует три вида шлицевых валов с шариковыми гайками: со средним вращающим моментом, с высоким вращающим
моментом, ротационные шлицевые валы с шариковыми гайками. Выберите подходящий Вам вид в зависимости от
способа применения, Кроме того, для каждого вида вала существует множество форм шариковых гаек, что позволяет пользователю выбрать оптимальную конструкцию в соответствии со способом монтажа и условиями эксплуатации.


направлении вращения в соответствии с определёнными условиями
эксплуатации шлицевого вала с шариковой гайкой. Зазор вращения шлицевого вала с шариковой гайкой
значительно влияет на точность и жёсткость шариковой гайки. Поэтому, очень важно выбрать правильный зазор в соответствии с предполагаемым способом эксплуатации. Как правило, используются
шлицевые валы с шариковой гайкой, подвергшиеся предварительному напряжению. При постоянном круговом или возвратно-поступательном движении он подвергается большим вибрациям, поэтому срок эксплуатации и точность значительно возрастают при предварительном напряжении.
