Главная » Товары » КАТАЛОГИ » STEMMANN-TECHNIK

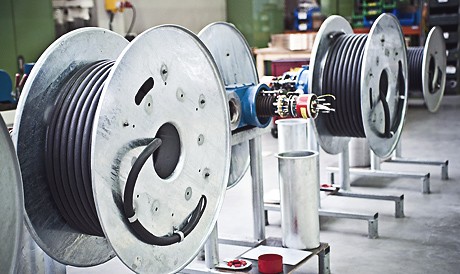

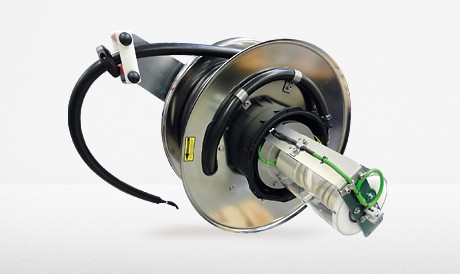

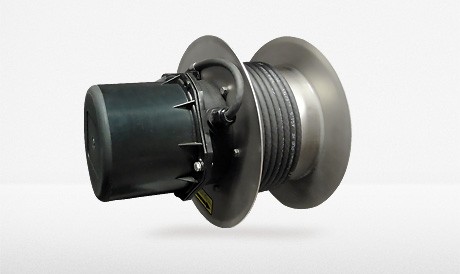

STEMMANN-TECHNIK кабельные системы, STEMMANN-TECHNIK кабельные барабаны
[ Скачать с сервера precise-rotation.ru (3.27 Mb) ] 30.08.2017, 16:44
                                                                                                                                                                                   ОТПРАВИТЬ ПИСЬМО В ОТДЕЛ ПРОДАЖ


Скачать STEMMANN-TECHNIK Кольцевые Токоприемники :

STEMMANN-TECHNIK Кольцевые Токоприемники



Компания STEMMANN-TECHNIK является одним из многих мировых лидеров в области поставки и производства компонентов для передачи энергии и данных,
а также систем передачи энергии в области промышленных и транспортных технологий.


STEMMANN-TECHNIK Опираясь на  100-летний опыт в области технических и практических исследований,  производит высококачественные системы,
пользующиеся большим спросом по всему миру, STEMMANN-TECHNIK создаёт специальные оригинальные,  инновационные решения в соответствии с запросом заказчика. Основным ключом к успеху  STEMMANN-TECHNIK является понимание особой важности обеспечения высокого качества исполнения во всех сферах деятельности , которая варьируется от рекомендаций своим заказчикам до вплоть  длительного обслуживания системы.
Системы и услуги компании STEMMANN-TECHNIK предполагают  выполнение всех запросов своих заказчиков, их потребностей, рекомендаций и ожиданий.





Каждый проект STEMMANN-TECHNIK и применение начинается с определения параметров с учётом эксплуатационных характеристики и экономической составляющей.
STEMMANN-TECHNIK гарантирует высокое качество за счёт соблюдения требований международных стандартов и нормативов.
Реализуемая система менеджмента качества STEMMANN-TECHNIK основана на стандартизованных методах в сочетании с гибкой структурой моделирования и документирования всех производственных и бизнес-процессов
STEMMANN-TECHNIK производит высококачественное оборудование и высокотехнологичные системы для универсальной передачи энергии и данных таких как:

Шинопроводы и Кольцевые Токосъёмники, Кабельные Барабаны и Системы Подвески Кабелей для различных направлений промышленности;
Крышевые Токоприёмники и Токоприёмник для 3-го рельса, а также Заземляющие устройства и системы Стингер для различного рельсового транспорта.





Вращающееся и/или поступательно движущееся оборудование, например, портовые краны, ветрогенераторы, промышленные роботы, строительная техника,
высокоскоростные поезда и многие другие, снабжаютя энергией и параметрами управления, гидравлическим маслом и хладагентами и т.д., посредством  технологий STEMMANN-TECHNIK.

Высокотехнологичное и ноу-хау из Германии

Компания STEMMANN-Technik штеман техник- это сертифицированный партнёр множества лидеров рынка в области промышленного инжиниринга, железнодорожных технологий.
В представительствах Штеман техник в Германии  разрабатываются качественная продукция, востребованная по всему миру,
STEMMANN-TECHNIK  предлагает инновационные индивидуальные решения согласно требований заказчиков, опираясь на свой 100-летний опыт технических применений и практических исследований.




Региональное обслуживание по всему миру
STEMMANN-TECHNIK также может организовать производство и выполнить пусконаладочные работы на площадках своих заказчиков
через множество представительств в Европе и по всему миру - от Азии до США. Организация создана, инженеры STEMMANN-TECHNIK  готовы помочь.
===============================
Кабельные системы STEMMANN-TECHNIK Festoon

STEMMANN-TECHNIK  производит легкие и тяжелые модели кабельных систем Cable Festoon Systems (в исполнении пластик или сталь) с ведомыми роликами для C-образных рельсов, T-образных балок или натяжных тросов. Выбор соответствующей системы зависит от соответствующей ситуации на месте, типа кабеля, который должен быть транспортирован, и его общего веса. STEMMANN-TECHNIK всегда рад Вам помочь.

Кабельные тележки STEMMANN-TECHNIK  изготовлены либо из пластмассы, либо из оцинкованной стали, установлены  на роликах, поэтому их можно легко перемещать.
Кабельные тележки STEMMANN-TECHNIK  имеют резиновое или пластиковое покрытие, поэтому транспортируемые кабели не повреждаются.

Фейлонный несущий кабель
Кабельные системы STEMMANN-TECHNIK Festoon с C-образными рельсами могут использоваться многими способами.
Например, они устанавливаются на крытых кранах, в мастерских или на наружных поверхностях, для обеспечения гибкой передачи энергии и сжатого воздуха или иной среды.




Тележка тележка STEMMANN-TECHNIK Festoon - Сделано в Германии
Используются многие другие названия системы кабельного фестона, в том числе футуристический кабельный держатель, тележку для фестона,
систему кабельных фестонов, систему фестона c-rail и разъем для плоского кабеля.
========================
Линии проводника

STEMMANN-TECHNIK изготавливает проводные линии для любых целей, в закрытой или открытой конструкции, то есть с защитной изоляцией или без нее от ручного контакта. Модель, материал и количество полюсов могут варьироваться в зависимости от области применения и цели использования токопроводной линии - точно в соответствии с техническими требованиями клиентов STEMMANN-TECHNIK .

Безопасная мощность и передача данных
Кроме того, системы линейных проводников STEMMANN-TECHNIK  снижают опасность для человека и сохраняют окружающую среду. В частности, это актуально когда ручной перенос силовых или информационных линий в рабочей зоне затруднен или даже опасен . STEMMANN-TECHNIK также предлагает все линии проводников в виде обобщенных пучков.

STEMMANN-TECHNIK выполняет проекты на месте в комплексе, включая монтаж шкафов управления и всех других необходимых компонентов в зависимости от текущих требований также в подземных проводниках и кабельных каналах.

Конструкция и качество  систем линейных проводников STEMMANN-TECHNIK FPKK обеспечивают простоту установки и практически без обслуживания.




Линии проводника STEMMANN-TECHNIK - Сделано в Германии
Используются многие другие названия проводников, в том числе проводники, системы проводников, системы крановых проводов и система электрических монорельсов.
=================

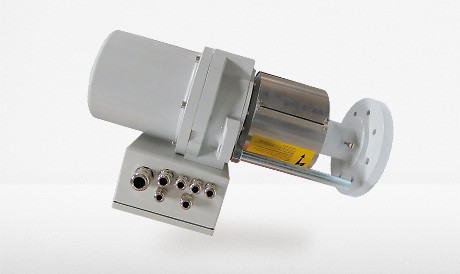

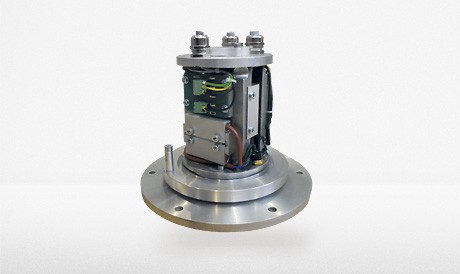

Кольцевые токосъёмники STEMMANN-TECHNIK

Кольцевые токосъёмники STEMMANN-TECHNIK FPKK переменяются для передачи энергии и данных любому оборудованию, которое не позволяет стационарное подключение из-за своего вращательного движения.

Изготовитель токосъёмного кольца STEMMANN-TECHNIK - Изготовлено в Германии
Таким образом, область применения простирается от передачи тока в медленно вращающихся щетках очистных установок до взрывозащитных кольцевых токосъёмников
с проходным каналом для различных сред на нефтедобывающих судах.
Кольцевые токосъёмники STEMMANN-TECHNIK и контактные группы STEMMANN-TECHNIK для передачи энергии и данных включая сигнальные технологии комбинируются индивидуально и выпускаются под каждые конкретные требования  применения. STEMMANN-TECHNIK может использовать широкий ассортимент стандартизированных серий и продвинутых технологий для реализации идеального технического и экономического решения для каждого конкретного заказчика. Даже для специальных требований и экстремальных условий применения.

Исходя из этих условий, изделия изготавливаются в соответствии с индивидуальными требованиями заказчика для достижения соответствующей цели и адаптируются к нужным техническим условиям и природоохранным требованиям.

STEMMANN-TECHNIK постоянно поддерживает высокое качество своих решений за счёт непрерывного развития большенства продуктов и применения инновационных технологий. Улучшенные технологии приводят к повышению экономичности и улучшению функциональности, например, за счёт уменьшенной конструкции, большей эффективности и более длительного срока экплуатации.

Стандартные технологии STEMMANN-TECHNIK
традиционная графитно/латунная система для передачи энергии STEMMANN-TECHNIK и данных Система контактных пластин для цифровых данных/сигналов и/или передачи силовой энергии
Система STEMMANN-TECHNIK с золотой пружинной проволоки для применения в условиях сильных вибраций и компактных исполнений.
 Многопроводная скользящая система контактов STEMMANN-TECHNIK с несколькими слоями для передачи сигналов с низким уровнем шума.
Система STEMMANN-TECHNIK SICL10 - это индивидуально изолированный шинопровод для больших/концентрических диаметров Система Графит/Графит для кольцевых токосъёмников специального машиностроения с высокими скоростями вращения
Проекты в Кольцевой токосъёмник STEMMANN-TECHNIK объединяет графитное исполнение и исполнение с золотой пружинной проволокой

Высокие скорости вращения, малые производственные размеры, применительны к данному случаю, идеальное соотношение возможного применения и наружного диаметра, а также высокой степени устойчивости к вибрациям - это характеристики литых кольцевых токосъёмников. Литые кольцевые токосъёмники STEMMANN-TECHNIK доступны в виде графитных или золотых пружинных проволок. Высокий уровень интеграции небольших производственных размеров является отличительной особенностью кольцевых токосъёмников STEMMANN-TECHNIK с щётками из золотых пружинных проволок. Типовыми видами применения являются станки, кабелескруточные станки и ветроэнергетические системы.

Стандартная серия вращающихся кокоприемников FPKK

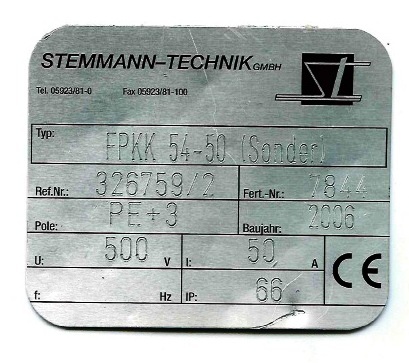

SLIPRING ASSEMBLY FPKK 54-50       FPKK54-25       FPKK54-50 PE +7
PE+3 POLES 50A/500V

Скользящие кольца серии STEMMANN-TECHNIK FPKK являются экономически эффективными стандартными компонентами в модульной системе. Они идеально подходят для использования в прочных средах (класс защиты IP 65) с их ударопрочным корпусом из армированных стекловолокном пластмасс.
Серия STEMMANN-TECHNIK  FPKR применяет корпуса из стали.


Кольцевая серия STEMMANN-TECHNIK LPKK является  основой  для индивидуального производства систем скольжения с контактными пластинами для большего количества полюсов или большего количества путей передачи сигнала (в зависимости от тока / напряжения и высоты установки, например, максимум 60 путей При монтажной высоте 270 мм).

По желанию, узлы скольжения в этой серии могут быть оснащены термостатически регулируемым нагревателем.
 Усовершенствование поверхности также позволяет комбинированный ток и передачу сигнала.

Модели наших серий STEMMANN-TECHNIK FPKK и STEMMANN-TECHNIK LPKK основаны на технологии углерод / латунь. При необходимости доступна расширенная  модель.

Серия STEMMANN-TECHNIK   FPKK 54-25,  STEMMANN-TECHNIK FPKK 54-50  и STEMMANN-TECHNIK FPKK 100-100,

МАТЕРИАЛ
Фланец: алюминий Изоляция: пластик, Уплотнительное кольцо,  покрытие: пластик (ударопрочный, защищенный от атмосферных воздействий)
Кольца скольжения: латунь,   Углеродные щетки: 2 бронзовых атома углерода на слитное кольцо
ОБЩИЕ ДАННЫЕ
Подшипник: шариковый подшипник с внутренним расположением, уплотненный с обеих сторон
Присоединение: фланцевое крепление
(С шелухой по желанию заказчика)   Класс защиты (корпус): IP 66

ТИП         STEMMANN-TECHNIK FPKK 54-25
Количество полюсов: опционально PE + 3, PE + 7, PE + 11, PE + 17  Держатели для кистей: жесткая версия, винтовое соединение
Изоляция для: 500 В (AC)
Amperage: макс. 25 A
Высота (включая крышку) / вес: 210 мм (при PE + 3) / 2,8 кг
270 мм (при PE + 7) / 3,3 кг
330 мм (при PE + 11) / 4,0 кг
420 мм (при PE + 17) / 5,2 кг

ТИП       STEMMANN-TECHNIK FPKK 54-50
Количество полюсов: опционально PE + 3, PE + 7
Держатели для щеток: жесткая версия, винтовое соединение
Изоляция для: 500 В (AC)
Amperage: макс. 50 A
Высота (включая крышку) / вес: 270 мм (при PE + 3) / 3,1 кг
330 мм (при PE + 7) / 3,9 кг

ТИП   STEMMANN-TECHNIK FPKK 100-100
Количество полюсов, опционально PE + 4, PE + 7
Щелевые держатели жесткие, винтовые
Изоляция для 500 В (AC)

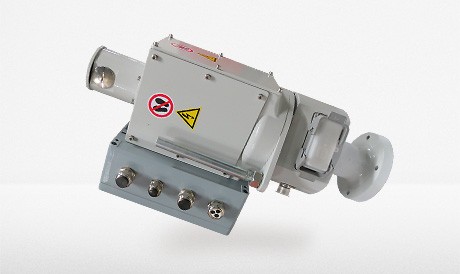

Литые кольцевые токосъёмники STEMMANN-TECHNIK FPKK, в 30 дорожек - модель с золотой
Три контактные дорожки для передачи сигналов рассчитаны на последовательное соединение в интерфейсе RS485. Кабели подключаются к разъёмам на кольцевом токосъёмнике. Для этой цели предусмотрены соответствующие выводы на статоре кольцевого токосъёмника. Кольцевые токосъёмники рассчитаны на температуру от -20 °C до +50 °C, а также на скорость вращения от 0 до 30 об/мин. Силовая часть и управление имеют литые кольцевые токосъёмники. Передачи энергии осуществляется с помощью графитных щёток. Управление выполнено из золотой пружинной проволоки.

Кольцевой токосъёмник STEMMANN-TECHNIK является комбинацией графитного исполнения и исполнения с золотой пружинной проволокой
Модель литого кольцевого токосъёмника с золотой пружинной проволокой рассчитана на температуру окружающего воздуха от -20°C до +50°C.
Срок службы элементов контакта составляет примерно пятьдесят миллионов оборотов.

Шинопроводы STEMMANN-TECHNIK Открытого типа  (STEMMANN-TECHNIK SOCL)

Линейка продуктов STEMMANN-TECHNIK используется в тяжёлых внешних окружающих условиях с высоким уровнем загрязнения и с высокими температурами, а также в условиях передачи сверхвысоких токов. Благодаря своим прочностным свойствам наши шинопроводы открытого типа помимо прочего применяются на сталепрокатных предприятиях, верфях и портах.

В зависимости от требований STEMMANN-TECHNIK предоставляет цельные медные модели, а также различные медно-стальные и медно-алюминиевые составные модели. Контактные рельсы рассчитаны на ток до 2160 А.

Область применения
Башенные передвижные и козловые краны
многоуровненые склады, погрузочно-разгрузочное оборудование, электрические подвесные дороги
Монорельсы
Транспортёры STEMMANN-TECHNIK Токоприемники
Системы передачи данных
Производственные линии, цеховое оборудование
Электрификация козловых кранов на пневмоколёсном ходу




Скачать STEMMANN-TECHNIK Токоприемники :

STEMMANN-TECHNIK Токоприемники
