ротационные соединения DEUBLIN для механических узлов
17.04.2018, 12:14
                                                                             ОТПРАВИТЬ ЗАПРОС В ОТДЕЛ ПРОДАЖ

Скачать. Руководства по эксплуатации ротационных соединений Deublin на русском языке
Скачать. Руководства по монтажу ротационных соединений Deublin на русском языке

Скачать ротационные соединения DEUBLIN :

 1 Скачать Руководство по эксплуатации, ротационные соединения DEUBLIN 54 55 57

              2 Скачать Руководство по эксплуатации, ротационные соединения DEUBLIN 1005, 1102, 1115, 1205, 2200, 14000

                  3 Скачать Руководство по эксплуатации, ротационные соединения DEUBLIN 2620, 1500, 1579, 1590

                  4 Скачать Руководство по эксплуатации, ротационные соединения DEUBLIN 6000 6005

              5 Скачать Руководство по эксплуатации, ротационные соединения DEUBLIN CCM

              6 Скачать Руководство по эксплуатации, ротационные соединения DEUBLIN 1721, 2117, 1690, 1790, 1890, 1379, 1479, 2300

              7 Скачать Руководство по эксплуатации, ротационные соединения DEUBLIN 7100

              8 Скачать Руководство по эксплуатации, ротационные соединения DEUBLIN 1115,  1129, 11397000

              9 Скачать Руководство по эксплуатации, ротационные соединения DEUBLIN 1139

            10 Скачать Руководство по эксплуатации, ротационные соединения DEUBLIN

            11 Скачать Руководство по эксплуатации, ротационные соединения DEUBLIN CCM SIEMENS VAI






Компания Deublin была основана в 1945 году Люком Демблером и Диком Линном. Название компании - это сочетание двух последних имен.

Представление Дублина на рынок вращающегося соединения было его уникальным дизайном, который включал сбалансированные механические уплотнения.

В течение этого времени самым популярным типом уплотнительного механизма, обнаруженного в промышленности, были уплотнения типа давления, которые основывались на поддержании давления в системе при наведении изношенных поверхностей.

Увеличенные скорости различного оборудования и, в частности, печатных машин привели к быстрому износу уплотнений типа давления.

Люк разработал механическое уплотнение во вращающемся соединении. Этот дизайн был сразу принят промышленностью, и поэтому начался рост компании Deublin.





Ранние отрасли, для которых Люк разработал союзы, помимо печати, были:

* Воздушные муфты * Коробки передач * Шпиндели станков * Текстильное оборудование * Оборудование для производства резиновых изделий * Машины непрерывного литья * Бумажная машина Calenders

Фактически, практически любая отрасль, которая должна была передавать воздух, воду, масло или гидравлическую жидкость из стационарного источника во вращающуюся часть своего оборудования, решила эту проблему с продуктами Deublin.

Спустя несколько лет после того, как компания была сформирована, Дик Линн решил начать совершенно другую линию бизнеса и продал свои акции Люку, сделав его единственным владельцем.

Деублин, как и многие послевоенные мировые компании, пережил устойчивый и устойчивый рост в течение 50-х и 60-х годов.

Одной из многих вещей, которые отделяли Люка от типичного предпринимателя его эпохи, была огромная дальновидность и способность относиться к людям. Эти качества собрались в конце 60-х годов и дали толчок для простого решения, которое действительно разделило бы компанию Deublin не только от ее конкурентов, но и от большинства американских промышленных компаний за это время.

Люк решил совершить поездку за границу, чтобы оценить внешние рынки для продуктов Deublin. Трудно представить, но в конце 60-х годов первой страной, которую он выбрал для посещения, была Япония.

Очевидно, Люк видел огромный потенциал не только на японском рынке, но и на европейском рынке, поскольку впоследствии он совершил многочисленные поездки в Германию. В 1969 году была создана Deublin GmbH. Вскоре после этого, в 1972 году, Deublin Ltd была основана в Англии, а затем Nippon Deublin в Японии в 1977 году.

Создание этих трех иностранных дочерних компаний в конце 60-х и 70-х годов станет краеугольным камнем подлинно международной организации, которая будет доступна для обслуживания ключевых отраслей промышленности, которые впоследствии доминировали на американском рынке с импортом своих продуктов, оснащенных профсоюзами Дублина на Север Американский рынок.

Сегодня Deublin состоит из 14 дочерних компаний. В дополнение к Германии, Англии и Японии, Deublin в настоящее время управляет дочерними компаниями в Италии, Финляндии, Франции, Испании, Мексике, Сингапуре, Бразилии, Китае, Австрии и Польше. Кроме того, Deublin работает в офисах продаж в Канаде и Швеции.




Примерно в середине 1989 года Деублину была предоставлена ​​возможность приобрести основной интерес SINT Srl в Болонье, Италия.

В начале 1980-х годов инженер-консультант из Финляндии посетил бумажную фабрику в Италии и был представлен в SINT совместную и сифонную систему для высокоскоростных машин.

Финская бумажная промышленность в то время находилась в процессе существенного увеличения скорости своих машин. Одним из основных ограничений в оправдании увеличения скорости была дополнительная стоимость паровых и конденсатных систем, необходимых для удовлетворения роторных сифонов.

Дельтасинтинский стационарный сифон и FS совместно представляли технологию, необходимую в Финляндии для достижения более высоких скоростей машины. В то время как аналогичные соединения и сифоны были доступны у машинного застройщика, независимого поставщика соединения со сбалансированным механическим уплотнением и стационарной сифоновой системой не было.

Эта потребность была эффективно и эффективно удовлетворена SINT Srl

Благодаря потребностям финской бумажной промышленности и решениям, представленным продуктами SINT, репутация этой небольшой итальянской компании стала довольно заметной в Европе, включая Швецию, Германию, Францию ​​и Англию.

Объединение всемирной организации в Дублине и технологии продуктов SINT стало возможным благодаря приобретению компанией Deublin SINT в июне 1989 года. Была создана новая дочерняя компания Deublin-SINT.

Линия продуктов Deublin-SINT для бумажной промышленности успешно внедрена на всей территории США, Канады, Мексики, Бразилии, Японии, Китая и Кореи.

Аналогичным образом, ротационный профсоюзный бизнес Дублина продолжает расти рекордными темпами.

В декабре 1992 года Деублин занял новую штаб-квартиру в штате Уокиган, штат Иллинойс.

Объект Waukegan представляет собой расширение в три раза прежнего размера.

В то время удостоенный наград завод по сертификации, сертифицированный по стандарту ISO 9001, составлял 120 000 кв. Футов, что позволяло администрировать, продавать, продавать, инжиниринг, производство, исследования и разработки, а также полный учебный центр. (Для копии сертификата ISO 9001 нажмите здесь ).

Несмотря на десятилетний рост, запланированный на новый объект, стремительный рост Deublin поглотил весь объект за короткий промежуток в шесть лет. В 1997 году производственная площадь Deublin была увеличена на 65%, чтобы обеспечить взрывной рост продаж в бумажной промышленности. Современный завод компании Deublin имеет более 25 станков с ЧПУ.

В 2004 году компания Deublin создала Deublin Steam Systems в Буфорде, штат Джорджия. Благодаря этой компании, компания Deublin теперь предлагает комплексные услуги по оптимизации паровых систем и оптимизации сушильной машины Paper Machines.

Производство Deublin является современным с глобальными производственными мощностями, современными обрабатывающими центрами с ЧПУ и передовыми системами качества, сертифицированными по стандарту ISO 9001 и ISO 14001.

Кроме того, Deublin сертифицирована как уполномоченный экономический оператор или AEO, что подтверждает наше предложение цепь надежна и надежна.

Правильный выбор вращающегося
соединения требует подробного:
Информация об оборудовании



Рабочие параметры


Информация об установке оборудования Deublin:

Размер соединения и размер резьбы
Deublin:
Это номинальный размер соединения и спецификация нити или крепления вращающегося соединения для установки на машинный рулон.
Пример: 1 "NPT RH, 5 / 8-18 UNF LH, 2" BSP LH и т. Д.

Количество проходов
Союз может иметь 1, 2, 3, 4 или более проходы. Если есть 2 прохода, Союз может быть Duoflow, где один и тот же носитель входит и выходит через один и тот же союз. В качестве альтернативы, 2 канала могли передавать один и тот же носитель при двух разных давлениях, или два отдельных носителя могли быть переданы с двумя разными давлениями.





Трубопровод подачи:
Большинство соединений Duoflow позволяют жидкости течь внутрь и наружу через один и тот же узел. Для этого типа потока замкнутого контура требуется, чтобы подающая труба подавала или служила каналом для возврата носителя. Трубы снабжения / возврата поддерживаются на одном конце соединением, а другой конец может быть просто консольным в рулон или может поддерживаться каким-то втулкой или пауком. Трубы подачи / возврата, в зависимости от конфигурации рулона машины, могут быть стационарными или вращающимися.



Рабочие параметры:

СМИ
Что передают СМИ? Это может быть вода, воздух, гидравлическая жидкость, охлаждающая жидкость, пар, горячее масло и т. Д.

давление
Приложению может потребоваться передача одного носителя при одном давлении. Иногда давление может меняться. Всегда считайте максимальное рабочее давление рабочим давлением. Кроме того, если приложение требует нескольких проходов, важно знать максимальное давление каждой среды и канал (внутренний или внешний), который рассматривается для потока соответствующих носителей.

температура
Для большинства применений в воде температура среды может быть окружающей. Однако важно знать температуру среды. Вращающиеся соединения состоят из различных внутренних компонентов с индивидуальными температурными пределами. Вращающиеся соединения
Deublin со стандартными шарикоподшипниками с радиальными шарикоподшипниками имеют предел температуры 250F / 120C. Теплостойкие подшипники со специальной смазкой hi-temp расширяют температуру до 320F / 160C. Для более высоких температур подшипники типа втулки используются, так как они самосмазываются и обычно имеют значительно более высокие пределы температуры.

Скорость и направление вращения
Это критический рабочий параметр. Машина с более высокими скоростями требует лучшего выравнивания вращающегося соединения к рулону машины. Нити NPT подходят для более медленных скоростей машины. Помимо 1500 об / мин, резьбы NPT из-за конуса не обеспечивают точное выравнивание вращающегося соединения относительно рулона машины. В этих случаях рекомендуется использовать машинный поток. Для более высоких скоростей, таких как применение станков, ротор вращающегося соединения имеет наземную цилиндрическую поверхность пилота для точной установки и выравнивания.

Направление вращения - не менее важный параметр. Высокоскоростные шпиндели станков ускоряются с очень высокой скоростью. Направление нити всегда должно быть противоположно направлению вращения шпинделя. Для приложений с низкой скоростью это может быть не так критично. Однако, чтобы соответствовать любому вращающемуся соединению, направление нити должно соответствовать направлению резьбы рулона.

1 Проездной соединения Deublin
Вращающийся
соединения Deublin, который позволяет текущему потоку только в одном направлении (также известном как Monoflow).


4 Проездной
соединения Deublin
Вращающийся
соединения Deublin, который имеет четыре прохода и может допускать несколько жидкостей при множественном давлении для нескольких целей.


Воздушный или пневматический
соединения Deublin
Механическое устройство, используемое для передачи воздуха из стационарного источника во вращающуюся машину для передачи мощности жидкости.

Сбалансированное механическое уплотнение
Это тип механического уплотнения, где, используя шаги и плечи в соответствующие компоненты уплотнения, осевая нагрузка и давление контакта уплотнения сведены к минимуму. Это уменьшает трение и износ, что приводит к длительному сроку службы вращающегося
соединения.

Большинство механических уплотнений в ротационном
соединении Deublin - это сбалансированные механические уплотнения.

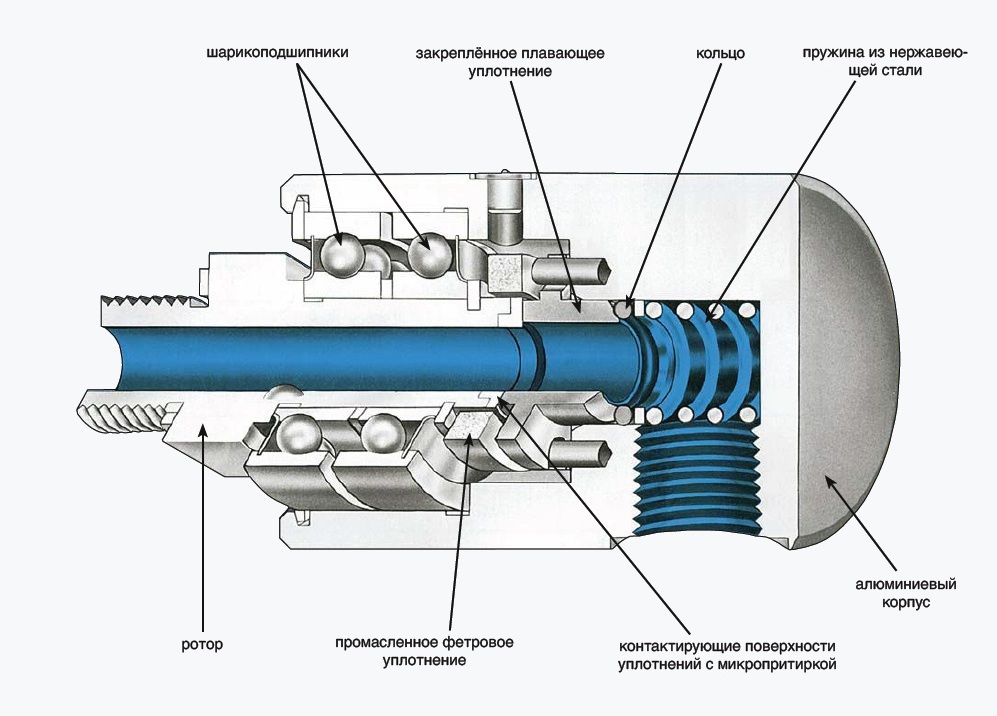

Подшипник
Один из ключевых компонентов вращающегося соединения, который позволяет вращать ротор относительно корпуса. Шариковые подшипники установлены на роторе, поддерживаются вес корпуса и подводящих / обратных соединений.

В большинстве применений одна раса неподвижна, а другая прикреплена к вращающейся сборке.

По мере вращения одной из опорных колес он также поворачивает шары. Поскольку шарики катятся, они имеют гораздо более низкий коэффициент трения, чем если бы две плоские поверхности скользнули друг против друга.

Обычно шариковые подшипники требуют внешней смазки и могут потребовать периодической повторной смазки. Из-за присадок, зазоров, разной скорости расширения и предела максимальной температуры смазочного материала подшипников являются критическими ограничениями и не должны превышаться. Для большинства вращающихся соединений с использованием шариковых подшипников максимальная температура вращающегося соединения связана с максимальной температурой шариковых подшипников.





Втулка подшипника
То же, что и втулка.

Один из ключевых компонентов вращающегося соединения, который позволяет вращать ротор относительно корпуса. Подшипники втулки, как правило, устанавливаются в корпусе, поддерживают вес корпуса и подводящих / обратных соединений.

Втулочные подшипники используют самосмазывающийся материал и, следовательно, не требуют периодической повторной смазки. Они могут быть пригодны для применения за пределами температурного предела шариковых подшипников. Однако из-за большой площади поверхности контакта крутящий момент высок, и максимальный предел скорости обычно является довольно низким.

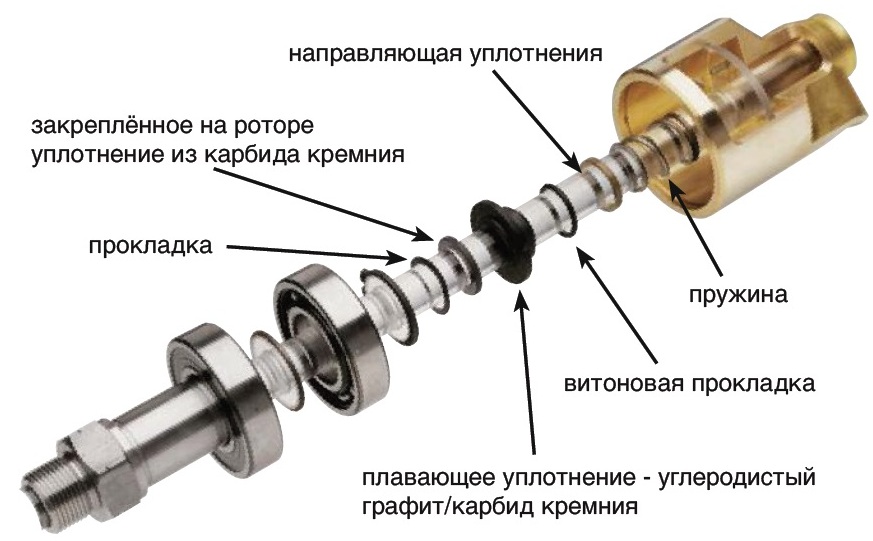

Сборка картриджей
Также известен как уплотняющий картридж
DEUBLIN

Состоит из механического уплотнения DEUBLIN, пружины мягкого уплотнения и всех изнашиваемых компонентов в предварительно собранном картридже, что позволяет легко обслуживать вращающиеся соединения.



C-Ring
Это тип вторичной печати для уплотнения между плавающей печатью и корпусом. Он имеет форму «С» и обычно под напряжением под напряжением. Обычно C-образные кольца имеют более высокие температурные пределы, чем O-образные кольца.


Сушильные бары
Также известен как Turbulence Bars.

Это набор продольных стержней, установленных внутри вращающегося сушильного устройства, для разрушения облицовочного слоя конденсата для повышения теплопередачи в сушильную камеру.

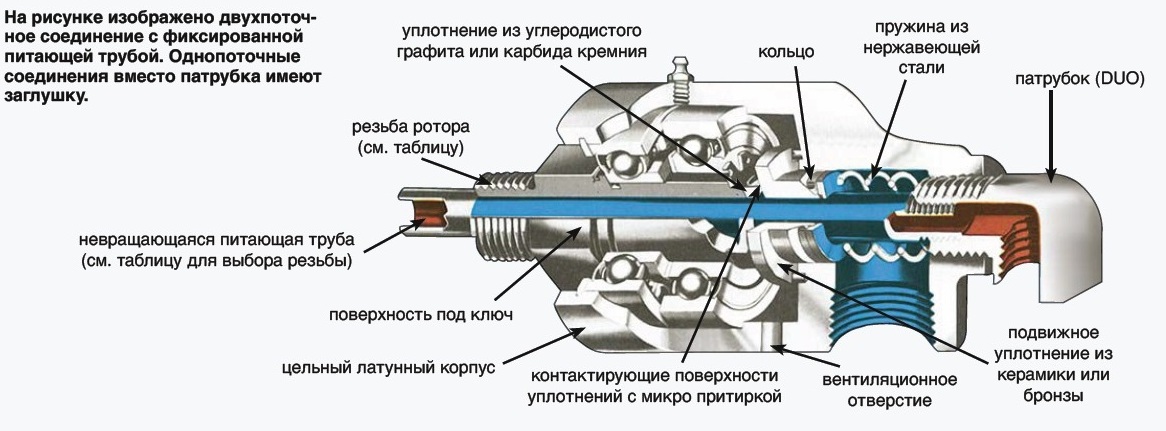

Duoflow
Соединение с двумя проходами, которое позволяет входить и выходить в поток через один и тот же узел, обычно используемый для нагрева или охлаждения.

Сборка Duoflow
Как правило, локоть с крепежным оборудованием
DEUBLIN, мягкими уплотнениями DEUBLIN и подающей трубой для преобразования вращающегося соединения Monoflow в ротационный соединении DEUBLIN.

ELS для соединении DEUBLIN 55/57 и 6000
ELS означает Extended Life Seals. В зависимости от модели соединения, это может быть карбид вольфрама / керамика, карбид кремния / карбид кремния или разновидность других комбинаций жестких уплотнений. Соединения ELS подходят для нефильтрованных сред из-за их стойкости к истиранию и износу, которые могут быть вызваны взвешенными частицами в среде.

ELS - это предустановленная комбинация уплотнений по модели и не выбирается пользователем.


угольник
Является компонентом в форме локтя. Многие униониальные соединения DEUBLIN Монофлоу могут быть преобразованы в соединения DEUBLIN Duoflow, присоединив Локоть в конце Жилища.


Фланец
Адаптивное оборудование, которое позволяет устанавливать вращающийся соединение DEUBLIN на машинный рулон без резьбы. Фланцевые вращающиеся соединения одинаково подходят для двунаправленного вращения.


Сборка фланца
Включает фланец плюс аппаратные и мягкие уплотнения.


Плавающая печать
Стационарная часть механического уплотнения
DEUBLIN удерживается неподвижно в корпусе некоторыми средствами против поворота, такими как штифты или ключи. По определению плавающие уплотнения плавают и поддерживают непрерывный контакт с уплотнениями ротора во время работы, чтобы обеспечить герметичное уплотнение, когда материал передается через Вращающийся соединение DEUBLIN.

набивка
Это уплотнение из гибкого материала, которое заполняет пространство между двумя или более сопрягаемыми поверхностями, чтобы предотвратить утечку при сжатии.

Корпус
Жилье является ключевым стационарным компонентом вращающегося
соединения. Он содержит неподвижную часть механического уплотнения (там, где это применимо). Соединения подачи жидкости обычно прикрепляются к корпусу. Для соединительных муфт с внутренним валом корпус вращается.

Гидравлический соединение DEUBLIN
Механическое устройство, используемое для передачи гидравлической жидкости из стационарного источника во вращающуюся машину для передачи мощности жидкости.

IC-чертеж
Аббревиатура для рисования интерфейса. На чертеже показаны все внешние размеры и требуемые монтажные размеры, необходимые для взаимодействия и установки на оборудование заказчика

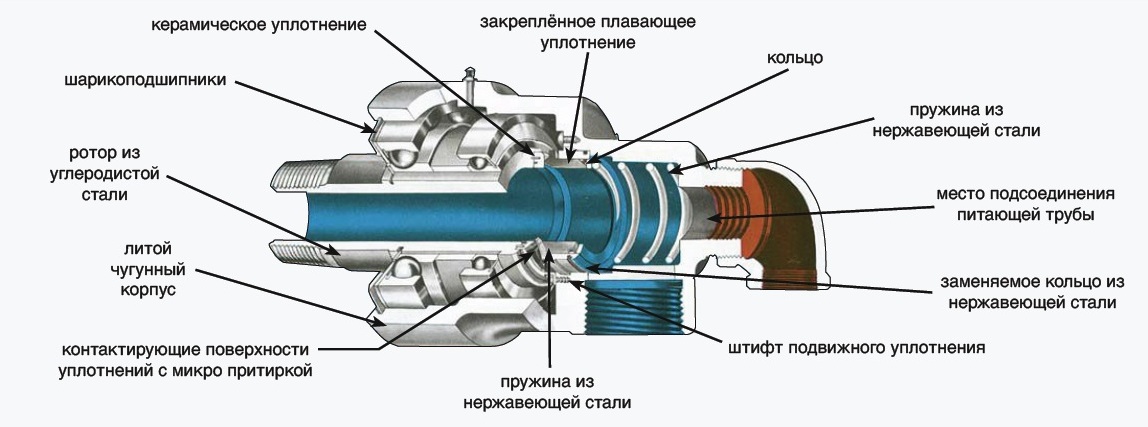

Механическая печать
Предпочтительная технология уплотнения, используемая компанией Deublin. Он состоит из плоских уплотнений, мягких уплотнений, пружин и дополнительных компонентов для обеспечения герметизации, так как жидкость передается из стационарного источника во вращающуюся машину. Одна из поверхностей уплотнения всегда неподвижна, а другая поверхность уплотнения
DEUBLIN вращается. Первичное уплотнение выполняется на поверхностях трения двух уплотнений. Весь износ механического уплотнения внутренне компенсируется. Изношенные детали могут перемещаться относительно друг друга, но не может быть никакого осевого перемещения корпуса относительно ротора.


Monoflow
Однопроходное соединение, которое позволяет потоку жидкости только в одном направлении.

Вращающийся соединение DEUBLIN, который имеет несколько проходов и может допускать несколько жидкостей при множественном давлении для нескольких целей.

Уплотнительное кольцо
Это механическая прокладка в форме «О»; это петля из эластомера с круглым поперечным сечением, предназначенная для посадки в канавку и сжимаемая во время сборки между двумя или более частями, создавая уплотнение на границе раздела.

Уплотнительное кольцо может использоваться в статических приложениях для плавающего уплотнения или в динамических приложениях, где есть относительное движение между частями и уплотнительным кольцом.

Уплотнительные кольца являются одним из самых распространенных уплотнений, используемых в Rotating Union, потому что они надежны и имеют простые требования к монтажу.

O-Ring - очень распространенное вторичное уплотнение для уплотнения между плавающим уплотнением и корпусом.

Совместное соединение давления
Это тип уплотнительного механизма, подходящего в основном для пара и горячего масла, и использует либо втулочные подшипники, либо внешние кронштейны или стержни для поддержки корпуса. Из-за характера конструкции гидравлический баланс между внутренними уплотняющими компонентами отсутствует, и, таким образом, контактное давление на уплотнительной поверхности обычно велико. Поскольку давление в системе такого типа применения невелико, использование технологии уплотнения типа давления вполне приемлемо для определенного предела, после чего следует учитывать технологию балансировочного уплотнения.

Пленка PTFE
Это тип вторичной печати для уплотнения между плавающей печатью и корпусом. Он выполнен в виде клина и выполнен из PFTE. Обычно Пленки PTFE имеют более высокие пределы температуры, чем O-образные кольца.



Ремонтный комплект
То же, что и Service Kit

Компоненты, необходимые для обслуживания вращающегося соединения, где все мягкие уплотнения и поверхности механического уплотнения заменяются пользователем.

Комплект перестройки
То же, что и Service Kit Plus

Сервисный комплект плюс узел ротора с уплотнением и подшипниками. По сути, комплект включает все компоненты, кроме корпуса.

Ротари-
соединение DEUBLIN
Механическое устройство
соединение DEUBLIN, используемое для передачи сжатых сред с неподвижного источника во вращающуюся машину для нагрева, охлаждения или передачи мощности жидкости.

Вращающийся шарнир соединения DEUBLIN
Механическое устройство, используемое для передачи сжатых сред с неподвижного источника во вращающуюся машину для нагрева, охлаждения или передачи мощности жидкости.

Вращающийся сифон
соединения DEUBLIN
Тип сифона, который вращается вместе с рулоном или сушильной машиной и используется для эвакуации конденсата в паровой системе отопления или теплоносителя из рулона машины.

Вращающаяся (Duoflow) труба
Тип трубы Duoflow, которая вращается вместе с рулоном. Он используется для подачи или возврата носителя, как правило, для нагрева или охлаждения.

Вращающийся
соединения DEUBLIN
Механическое устройство, используемое для передачи сжатых сред с неподвижного источника во вращающуюся машину для нагрева, охлаждения или передачи мощности жидкости.

ротор
Ключевой вращающийся соединительный компонент
соединения DEUBLIN, который вращается вместе с машинным рулоном. Роторы прикреплены резьбовыми или фланцевыми соединениями. Для соединительных муфт с внутренним валом из-за ориентации обратного монтажа ротор обычно неподвижен, а корпус вращается вместе с рулоном.

Сборка ротора соединения DEUBLIN
Обычно включает связанную поверхность механического уплотнения и / или дополнительные компоненты, которые требуют сборки компанией Deublin.

Роторная часть
соединения DEUBLIN
Лицо сопряженного механического уплотнения, которое либо постоянно, либо гибко прикрепляется к ротору.

Уплотнительный картридж ротационного
соединения DEUBLIN
Также известна как сборка картриджа

Состоит из механического уплотнения
ротационного соединения DEUBLIN, мягких уплотнений, пружин и всех компонентов износа в предварительно собранном картридже, что позволяет легко обслуживать вращающиеся соединения ротационного соединения DEUBLIN

Вторичная печать
Это гибкий уплотнительный компонент, который используется для уплотнения между плавающим уплотнением и корпусом. Это может быть уплотнительное кольцо, C-образное кольцо или разнообразный материал. Тип вторичной печати диктуется параметрами дизайна и приложения
соединения.

Сервисный комплект
ротационного соединения DEUBLIN
Компоненты, необходимые для обслуживания вращающегося соединения, где все мягкие уплотнения и поверхности механического уплотнения заменяются пользователем.

Сервисный комплект Plus
ротационного соединения DEUBLIN
Сервисный комплект, а также узел ротора с уплотнением и подшипниками. По сути, комплект включает все компоненты, кроме корпуса.

Втулка подшипника
ротационного соединения DEUBLIN
То же, что и втулка.

Один из ключевых компонентов вращающегося соединения, который позволяет вращать ротор относительно корпуса. Подшипники скольжения, как правило, устанавливаются в корпусе, поддерживают вес корпуса и подводящих / обратных соединений носителя.

Подшипники скольжения используются в
ротационных соединениях DEUBLIN с самосмазывающимся материалом и, следовательно, не требуют периодической повторной смазки. Они могут быть пригодны для применения за пределами температурного предела шариковых подшипников. Однако из-за большой площади поверхности контакта крутящий момент высок, и максимальный предел скорости обычно является довольно низким.

Защита подшипников
Как правило, он состоит из двух компонентов: одного вращающегося
ротационного соединения DEUBLIN и одного стационарного в непосредственной близости, чтобы предотвратить попадание среды в подшипники, тем самым продлевая срок службы подшипника и, следовательно, срок службы вращающегося соединения DEUBLIN

Snap Ring
Тип крепежа, состоящий из полужесткого металлического кольца с открытыми концами, который можно зафиксировать на месте, в обработанную канавку на роторе или в корпусе, чтобы разрешить вращение, но для предотвращения осевого перемещения. Существуют два основных типа: внутренний и внешний, с учетом того, установлены ли они в корпус или на валу.

Spirolox
Это удерживающее кольцо, доступное исключительно от Smalley. У защитных колец Spirolox нет ушей, препятствующих сопряжению компонентов.


Это эластичный предмет, используемый для хранения механической энергии и обычно выполнен из пружинной стали.

Когда пружина сжимается или растягивается, сила, которую она оказывает, пропорциональна ее изменению длины.

Большинство механических уплотнений
ротационного соединения DEUBLIN требуют пружин для первоначальной механической загрузки плавающего уплотнения. В Deublin используются в основном два типа пружин, пружинная пружина и волновая пружина. Типы пружин выбираются исходя из требований осевого пространства и нагрузки. Пружины могут также использоваться для предварительной загрузки определенных типов шарикоподшипников.

Стандартный ремонт ротационного соединения DEUBLIN
Ремонтная служба компании Deublin, где все носящие компоненты заменены, и Rotating Union восстановлен до заводских спецификаций ротационного  DEUBLIN

Стандартные уплотнения для ротационных соединений DEUBLIN серии 55/57 и 6000
Стандартные уплотнения
ротационного соединения DEUBLIN состоят из более мягкого герметичного уплотнения, уплотнения на твердом уплотнении, такого как углеродный графит / бронза, углеродный графит / карбид кремния, углеродный графит / керамика, углеродный графит / карбид вольфрама и т. Д.

Стандартные уплотнения ротационного соединения DEUBLIN представляют собой предустановленные комбинации по модели и не выбираются пользователем.

Стандартные уплотнения должны быть предпочтительным уплотнением, если материал не фильтруется. Для нефильтрованных носителей рекомендуется использовать ELS.

Стандартный ремонт плюс
Ремонтная служба компании Deublin, в которой заменены все носящие компоненты, а также корпус или ротор, и вращающийся
ротационного соединения DEUBLIN восстанавливается до заводских спецификаций.

Стационарный сифон
Тип сифона, который жестко прикреплен к паровому соединению и используется для эвакуации конденсата в систему с паровым отоплением.

Стационарная ротационного соединения DEUBLIN
Тип подающей трубы, которая жестко прикреплена к вращающемуся соединению. Он используется для подачи или возврата носителя, как правило, для нагрева или охлаждения.

Паровая пригонка
Также известен как Steam Joint.

Тип вращающегося соединения ротационного соединения DEUBLIN, используемого для передачи пара для нагрева цилиндров или сушилок, обычно для бумаги и гофрирования. Обычно, если в качестве нагревательной среды используется пар, для слива или эвакуации конденсата требуется какой-то сифон. Сифоны могут вращаться или неподвижно.

Головка пара
Также известен как Steam Joint.

Тип вращающегося соединения, используемого для передачи пара для нагрева цилиндров или сушилок, обычно для бумаги и гофрирования. Обычно, если в качестве нагревательной среды используется пар, для слива или эвакуации конденсата требуется какой-то сифон. Сифоны могут вращаться или неподвижно.

Паровое  ротационное соединение DEUBLIN
Тип вращающегося соединения
DEUBLIN, используемого для передачи пара для нагрева цилиндров или сушилок, обычно для бумаги и гофрирования. Обычно, если в качестве нагревательной среды используется пар, для слива или эвакуации конденсата требуется какой-то сифон. Сифоны могут вращаться или неподвижно.

Вертлюги
Подобно вращающемуся ротационному соединению DEUBLIN, за исключением движения машины, может быть случайным, прерывистым и / или осциллирующим. Обычно шарниры могут передавать носители высокого давления, и никогда не происходит непрерывного вращательного движения.

Башни турбулентности
Также известны как сушильные бары.

Это набор продольных стержней, установленных внутри вращающегося  соединения DEUBLIN сушильного устройства, для разрушения облицовочного слоя конденсата для повышения теплопередачи в сушильную камеру.

Нефильтрованные носители
Unfiltered Media - это среда, в которой отсутствует фильтрация, включенная в циркуляционную систему. Этот тип носителей может привести к истиранию и износу уплотнений. Для продления срока службы соединения рекомендуется использовать ELS.

ротационные соединения DEUBLIN
Также известен как вращающийся ротационные уплотнения DEUBLIN,  соединения DEUBLIN, вращающийся шарнир, гидравлическое ротационное соединение DEUBLIN







Сервисное обслуживание
Компания DEUBLIN предлагает заводские ремонтные услуги для восстановления профсоюзов DEUBLIN . Заводские профсоюзы гарантируют отсутствие дефектов материала и изготовления в течение одного года с даты отгрузки. Обратитесь к задней странице Deublin каталога для полного описания.

Перед возвращением профсоюзов в DEUBLIN для ремонта требуется номер разрешения на возврат товаров . Этот номер будет выдан после подачи RGA-формы.

Служба обслуживания клиентов свяжется с клиентом с затратами на ремонт и приблизительным временем выполнения, прежде чем приступать к ремонту. У клиента есть до трех недель, чтобы разрешить ремонт после получения цитаты.

1. РЕМОНТНЫЙ СОЮЗ - Стоимость обычно составляет 70% от цены нового союза.

2. ПОСЛЕ УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ - Объединение не может быть отремонтировано с помощью деталей, которые можно повторно использовать. Служба обслуживания клиентов сообщит об этом клиенту и попросит об одобрении вернуть его, как есть, или отказаться от компании DEUBLIN и указать цену нового союза.

Все профсоюзы разобраны для ремонта, если клиент решил не ремонтировать профсоюз, он будет обрабатываться так же, как и Beyond Repair (см. № 2).



Порядок отмены заказа
1. Заказы на стандартные нормально хранящиеся предметы могут быть отменены, если заказ не был отправлен.

Может взиматься дополнительная плата за отмену
Обратитесь в службу поддержки клиентов за классификацией товаров
2. Заказы на MTO (Сделать на заказ) не могут быть отменены.



Конечная пользовательская политика возврата товара
1. Настоящая Политика применяется к предметам, приобретенным непосредственно у Deublin.

2. Возврат предметов должен быть предварительно разрешен Deublin.

3. Могут быть возвращены только новые неиспользуемые элементы и исходный пакет Deublin.

4. Возвращаемые предметы должны быть приобретены в течение 12 месяцев.

5. Могут быть возвращены только стандартные нормально запасенные предметы.

Обратитесь в службу поддержки клиентов за классификацией товаров
6. Пользовательские или MTO (Сделать на заказ) предметы не подлежат возврату.

Обратитесь в службу поддержки клиентов за классификацией товаров
7. Плата за пополнение будет применяться.

Плата за пополнение
10%; если порядок замещения помещен для правильных элементов
0%; если ошибка сделана Deublin
8. Все возвращенные товары должны быть отправлены заранее оплаченным фрахтом в ближайшее место в Деблине.

9. Кредит должен быть получен от обслуживания клиентов.



Возврат за кредитом
Позвоните в службу поддержки клиентов по телефону 847-689-8600.


Гарантия DEUBLIN

В течение одного года (два года по серии 57) с даты отгрузки DEUBLIN гарантирует, что продаваемая им продукция не содержит дефектов материала и изготовления. Ответственность DEUBLIN прямо ограничена заменой или восстановлением любой статьи или ее части, которая была признана дефектной, когда она была возвращена компании DEUBLIN, транспорт предоплачен в течение разумного срока после окончания 365-дневного гарантийного срока.

Настоящая гарантия недействительна, если изделие демонтировано, модифицировано, изменено или повреждено из-за неправильного обслуживания, боковой нагрузки, чрезмерной температуры, абразивного или химического воздействия или других злоупотреблений.

Ни один представитель, агент или сотрудник DEUBLIN не имеет права изменять условия настоящей гарантии. DEUBLIN не несет ответственности за какой-либо косвенный или возникающий ущерб, который может быть заявлен в результате продажи или использования таких продуктов или их частей, которые могут быть дефектными.

Нет никаких гарантий, которые выходят за рамки описания, содержащегося в этом разделе, прямо или косвенно, включая гарантии пригодности для определенной цели.

Перед возвращением соединений в DEUBLIN требуется гарантийный номер для возврата гарантии. Это число будет выдано по завершении формы RGA. Номер RGA должен быть четко обозначен снаружи каждого окна. Отгрузки, полученные с номером RGA, будут храниться в зоне контроля. Через 90 дней, если форма RGA не отправлена, отгрузка будет отменена .








Категория: СИСТЕМЫ | Автор: 9510303
Пр: 372 | Загрузок: 0
PRECISE-ROTATION © 2011 - 2018
