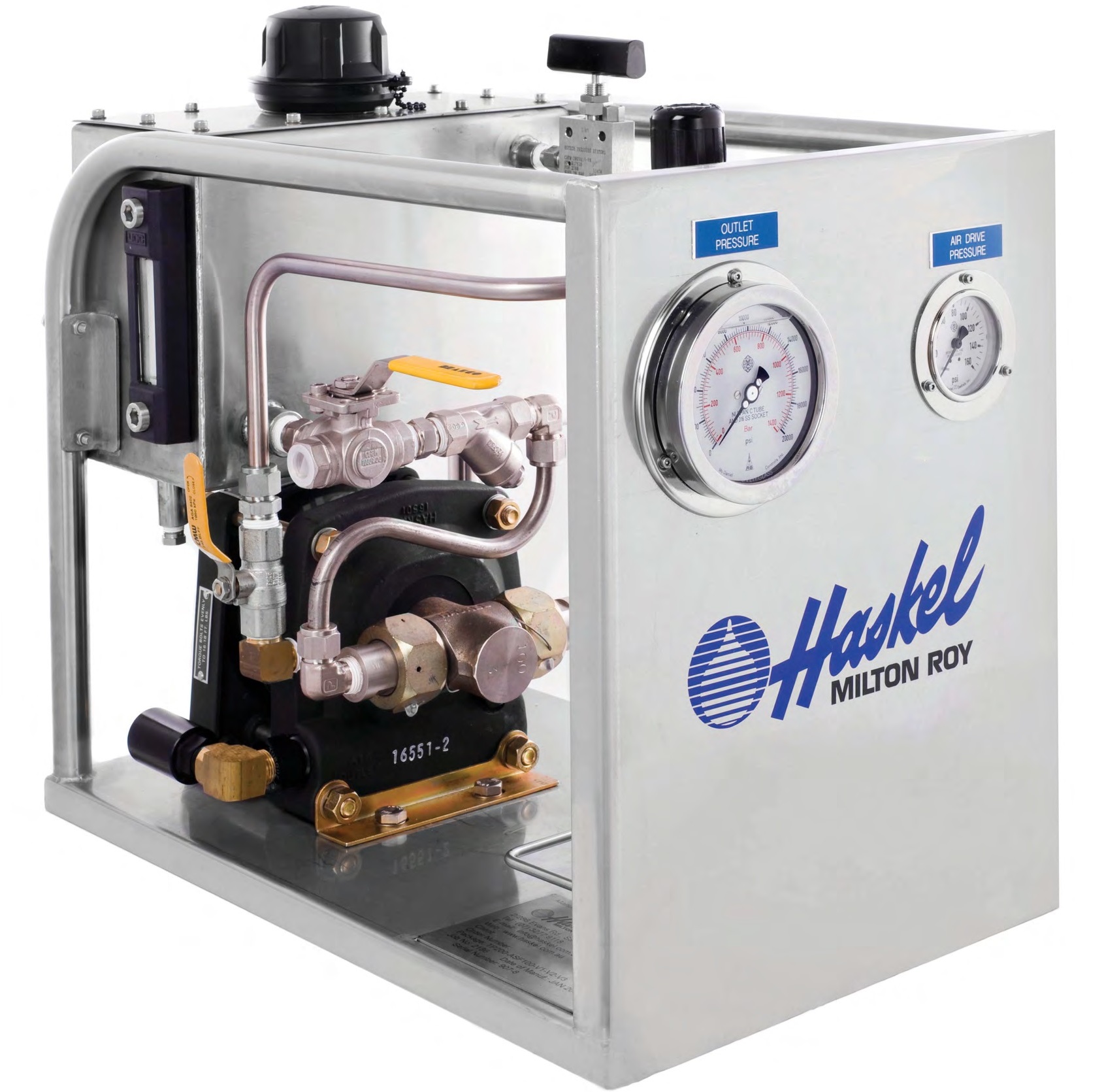

Насосы Высокого давления Haskel с пневматическим приводом
[ Скачать с сервера precise-rotation.ru (7.07 Mb) ] 25.07.2017, 17:42

                                                                                                                                                                              ОТПРАВИТЬ ПИСЬМО В ОТДЕЛ ПРОДАЖ


Скачать Насосы Высокого давления Haskel :

Насосы Высокого давления Haskel


Насосы Высокого давления  Haskel с пневматическим приводом предназначены для обеспечения надежного, надежного И экономичный источник гидравлического давления.Представляет пневматическую систему жидкостного насоса. Посетите  Сайт www.haskel.com для получения дополнительной информации или для поиска дистрибьютора.
Насосы автоматически возвращаются По принципу дифференциального поршня.


 Большой Поршень, приводимый в движение относительно низким давлением Диск действует непосредственно на меньший Гидравлический поршень. Номинальное соотношение между размерами поршня Указывается в модельном кодировании и Приближается к максимальной рабочей
давление.

 Фактическое соотношение На 15% выше номинального, так что насос Продолжает цикл, когда давление привода
Равна номинальному отношению. Первоначально насос Будет работать на максимальной скорости, действуя как Насос для повышения давления вниз по течению. Он будетработать медленнее, поскольку Флюид встречает сопротивление, пока он не кинется При максимальном выходном давлении. когда
Происходит падение давления вниз по течению, Он будет перерабатываться по мере необходимости в Усилия по поддержанию максимального давления.
Давление напора достигается, когда Давление на выходе повышается и Большая устойчивость к возвратно-поступательным движениям Дифференциальный поршневой узел. Поршень Сборка затем кивает, когда силы Баланс, например. Когда приводное давление x привод площадь поршня равна выходной (стойло) давление X приводная гидравлическая область плунжера.
Конструкция насоса чувствительна к очень малым Падение давления из-за низкого трения
Сопротивление привода большого диаметра Поршневые и гидравлические поршневые уплотнения.

Анатомия пневматического насоса
1. Раздел привода насоса
Поршень с кольцевым уплотнением «O» работает в эпоксидной смоле,
Ствол из стекловолокна, диаметр которого постоянно
Данной серии насосов. Приводной механизм заставляет поршень
И приводит к его удару по ходу всасывания (серия M имеет
возвратная пружина). Поршень предварительно смазывается во время сборки, и поэтому
Не требуется лубрикатор воздушной линии.
2. Гидравлическая секция / обратные клапаны
Приводной поршень соединен и соединен с гидравлическим поршнем / поршнем
В гидравлической секции. Выходной поток и давление определяются
Площадь гидравлической поршневой головки, ее номинальное отношение с приводным поршнем
Головки и давления привода. При нижнем ходу жидкость в гидравлическом Секция принудительно подвергается сжатию через выпускной обратный клапан.
Свежая жидкость индуцируется через входной обратный клапан на обратном ходу. Эти обратные клапаны управляют потоком жидкости через гидравлический
раздел. Они подпружинены и имеют очень низкое давление растрескивания, Позволяя максимально открывать ход индукции. Давление
Гидравлическая жидкость на нижнем ходу закрывает входной обратный клапан и действует Против пружины, чтобы открыть выходной клапан.

3. Приводной приводной клапан Это управляемая пилотом, неуравновешенная, легкая катушка, которая направляет
Давление привода, сначала к верхней части приводного поршня, а затем к Назад, чтобы возвращать поршень (цикл). Он запускается через контрольные клапаны по
Верх и нижняя часть хода, что вызывает несбалансированную катушку Сдвигать и возвращать поршень.



4. Гидравлические уплотнения / обратные клапаны
Это одна из немногих изнашиваемых деталей. Его функция заключается в том, чтобы Поршень для возвратно-поступательного движения без прохождения жидкости в приводную секцию. Жидкость, Его давление и его температура определяют спецификацию уплотнения. Дистанция Часть может быть включена между приводными и гидравлическими секциями для Полная бесконтактная работа на большинстве насосов Haskel.

Информация о выборе насоса
Руководящие принципы для непрерывного 24/7 Обязанности для максимизации Эффективность жизни - износа уплотнения
Кодирование букв модели насоса Все насосы Haskel обозначаются буквами, кодирующими тип Насос, а затем номер, указывающий на практическую работу
Отношение площади привода к гидравлическому плунжеру Доступны для  выбора из 4 моделей, это высокая производительность,
низкая производительность
Насосы с коэффициентом давления до 1200 фунтов на квадратный дюйм (82 бар) и
Скорость потока до 22 галлонов в минуту (83 л / мин). Это «подъемные» насосы
При этом давление на выходе равно воздушному приводу  насоса
И давление на входе.
Модель DSTV-1.5 имеет максимальный воздушный поток 150 фунтов на квадратный дюйм (10 бар)
И способен выдерживать давление до 160 фунтов на квадратный дюйм (11 бар). Модель
ATV, DTN-4 и DTV-4 работают на максимальном воздушном приводе 150 psi
(10 бар) и имеют максимальное периодическое давление
1200 фунтов на квадратный дюйм (83 бар). Доступна модификация с шумоподавлением.
Где уровень шума является проблемой.

• Безопасная пневматическая работа - отсутствие тепла, утечек или искрового риска

• Возможность использования давления до 100000 фунтов на квадратный дюйм (7000 бар)
• Бесступенчатая скорость циклирования
• Функция останова при заданном давлении для Давление без потребления энергии
• Беспроблемная остановка / запуск системы
• Легко автоматизированный - многие варианты модификации и управления
• Подходит для большинства жидкостей и сжиженных газов
• Альтернативные варианты подачи газа - кислый газ, природный газ, Отваривать газы, азот
• Отсутствие необходимости в смазке воздушной линии - экономит затраты и Предотвращает загрязнение
• Надежный, надежный, компактный и простая в обслуживании конструкция
• Несбалансированная циклическая катушка обеспечивает немедленный ответ на Изменения давления
• Также доступны в стандартной или настраиваемой мощности pacКонференции
• Отличное обслуживание во всем мире для запасных частей и ремонта
• Утверждено ATEX
• Сертификат CE
