Подшипники SFERAX S.A
[ Скачать с сервера precise-rotation.ru (6.82Mb) ] 22.12.2017, 11:57

                                                                                                                                                                               ОТПРАВИТЬ ПИСЬМО В ОТДЕЛ ПРОДАЖ

SFERAX- семейная компания в Швейцарии, созданная Клодом-Андре Бетрикс в Песе (кантон Невшатель).
Всемирно известная компания  производитель линейных шарикоподшипников, в последние годы SFERAX продолжает развивать продукцию самого высокого качества по действительно конкурентоспособным ценам.



SFERAX представлен в большинстве стран Европы, а также в Соединенных Штатах, Канаде и Мексике.
SFERAX как лидер в производстве прецизионных линейных шарикоподшипников более 50 лет гарантирует постоянную эволюцию и долговечность своих изделий


СТАНДАРТНЫЙ МЕТОД
STANDARD


Подшипник
линейного
показателя
СТАНДАРТНЫЕ дюймы
СТАНДАРТ (ДЮЙМЫ)



Линейныйподшипник в дюймах

ОТКРЫТЫЙ
ОТКРЫТЫЙ


Открытый линейный подшипник








ОТКРЫТЫЙ
OUV (ДЮЙМЫ)


Подшипник
линейного открыто в дюймах
LR
LR


Подшипник
поворотного линейный
 CSF

CSF


Подшипник
компактный роторный линейный








COMPACT
COMPACT


Подшипник
компактен - латунный шар руководство
COMPACT GBP
COMPACT GBP


Компактный подшипник - полиамидная шариковая направляющая

 HT
HT



ЛинейныйподшипникHT








HL
HL


Подшипник
линейного HL
SL
SL



ЛинейныйподшипникSL
 SL
SL X



ЛинейныйподшипникSL из нержавеющей стали








SMX
SMX


Подшипник
Миниатюрный нержавеющей


RSF-ASF
RSF-ASF



Компактныйлинейный монтаж
SR-OUV
SR-OUV



Стальныеподшипники



SA-OPEN
SA-OPEN


Открытая конструкция
из чугуна

SR-OPEN-G
SR-OPEN-G


Алюминиевая
открытая опорная
стойка 60 °



SR-OPEN-U-R,
SR-OPEN-U-R,


Поддержка несущих
регулируемые открытым при 60 °
алюминия
SA-OPEN-G
SA-OPEN-G


Алюминиевая
открытая ось 60 °



БАЗА ОТКРЫТОГО G
БАЗА ОТКРЫТОГО G



60 ° с двойной открытой
алюминиевой опорой

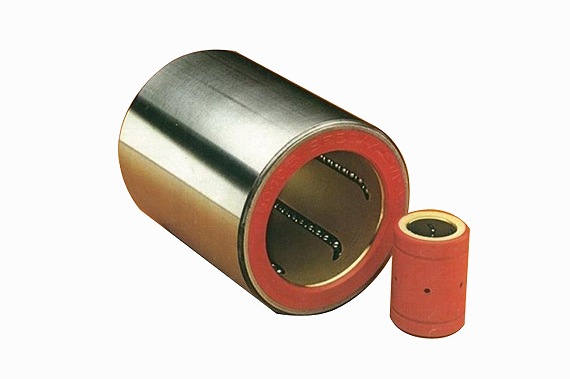

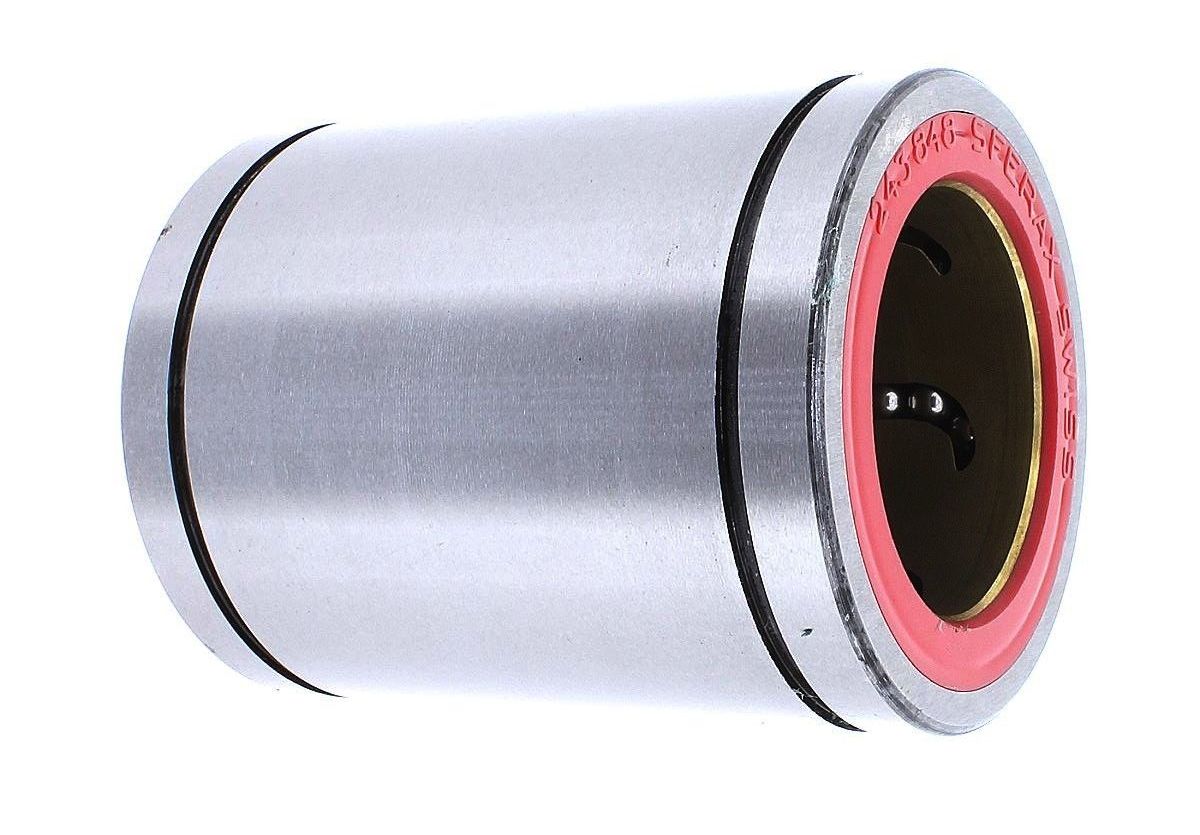

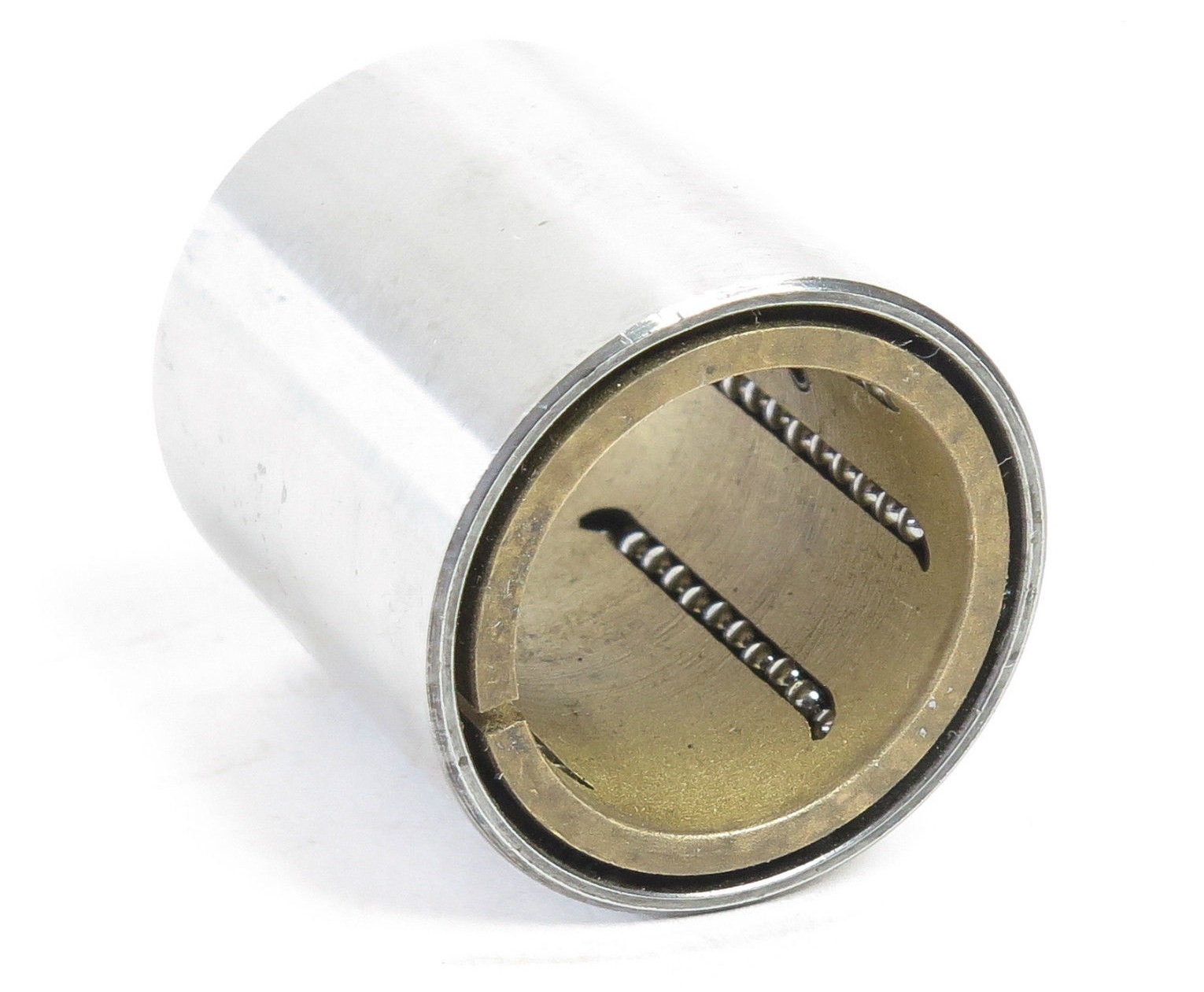

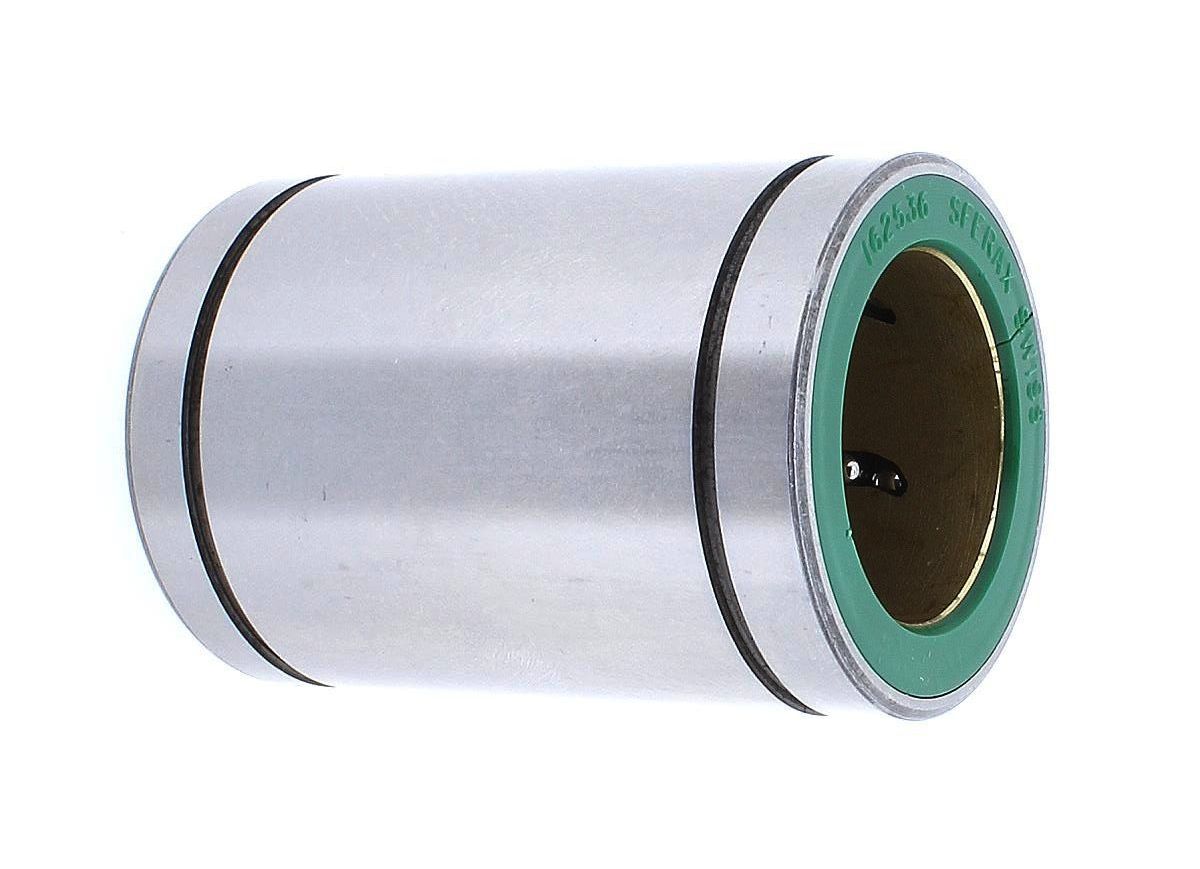

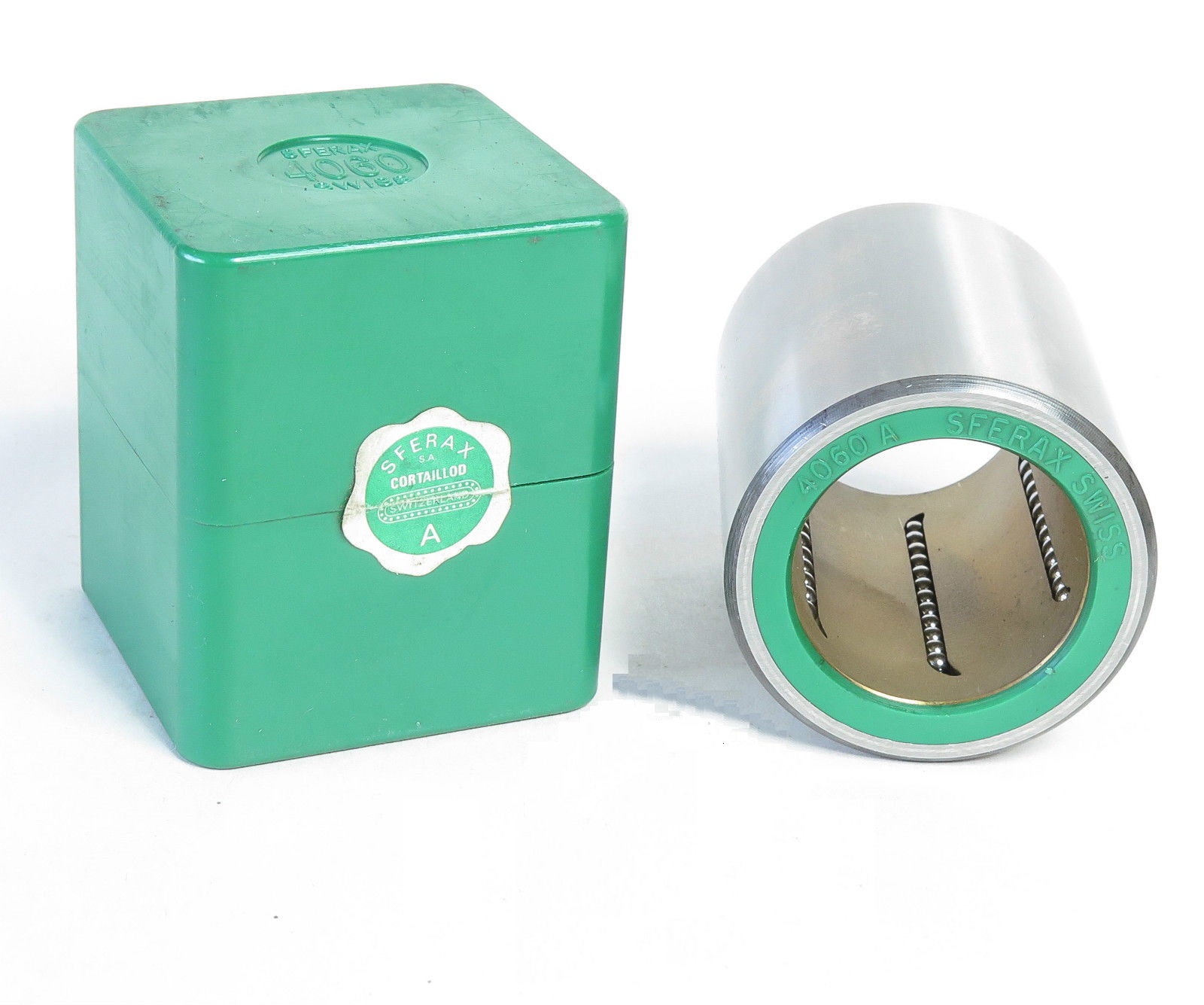

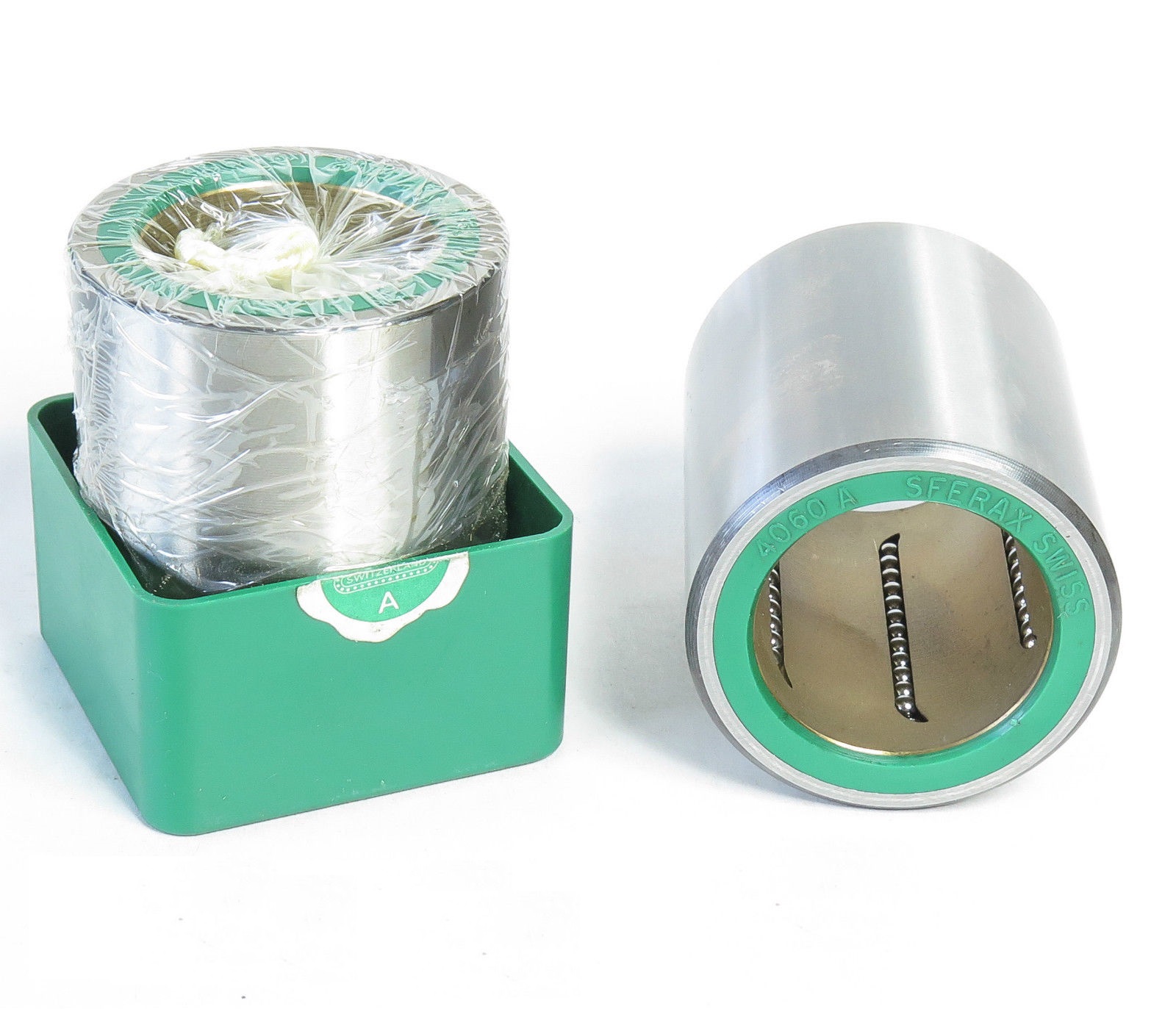

Угловые втулки SFERAX предназначены для обеспечения максимальной грузоподъемности и точности при различных условиях эксплуатации. Мягкие втулки жесткие, а трение низкое. Это обеспечивает гладкую прогулку без «движений скольжения» (эффект бюрократии).
 Они могут выдерживать высокие скорости с мощными ускорениями и замедлениями, 100 м / с 2. Максимальная скорость составляет 5,0 м / с.

Угольные вводы находятся в двух основных конструкциях: открытые и закрытые. Кроме того, такие варианты, как Compact,
 которые имеют одинаковые внутренние размеры, но немного меньшие внешние размеры, LR сочетает в себе линейное движение с необычностью низкой скорости.
При более высоких скоростях или высоких нагрузках рекомендуется использовать тип BIMO, который является стандартной шаровой втулкой с игольчатыми подшипниками снаружи.
 Диапазон температур от -30 до + 80ºC в стандартной комплектации. По запросу до + 200ºC. Угольные втулки Sferax находятся в четырех допусках (градусах).
Он имеет наружную втулку из закаленной шариковой подшипниковой стали, внутренне измельченной и смазанной (угольные втулки в допуске B шлифуются только).
Углеродная втулка Sferax всегда имеет шесть рядов в отделке. Углеродный держатель выполнен из латуни и имеет высокоточные измельченные углеродистые дорожки.
 Шариковые втулки могут быть снабжены канавками для прокладки дорожки в рубашке.


Также доступны в дюймовых размерах.
Кроме того, корпуса подшипников, опоры оси, закаленные плечи и элементы движения стола будут направлены на достижение линейного движения,
которое практически не требует технического обслуживания и обеспечивает очень высокую точность в течение длительного времени

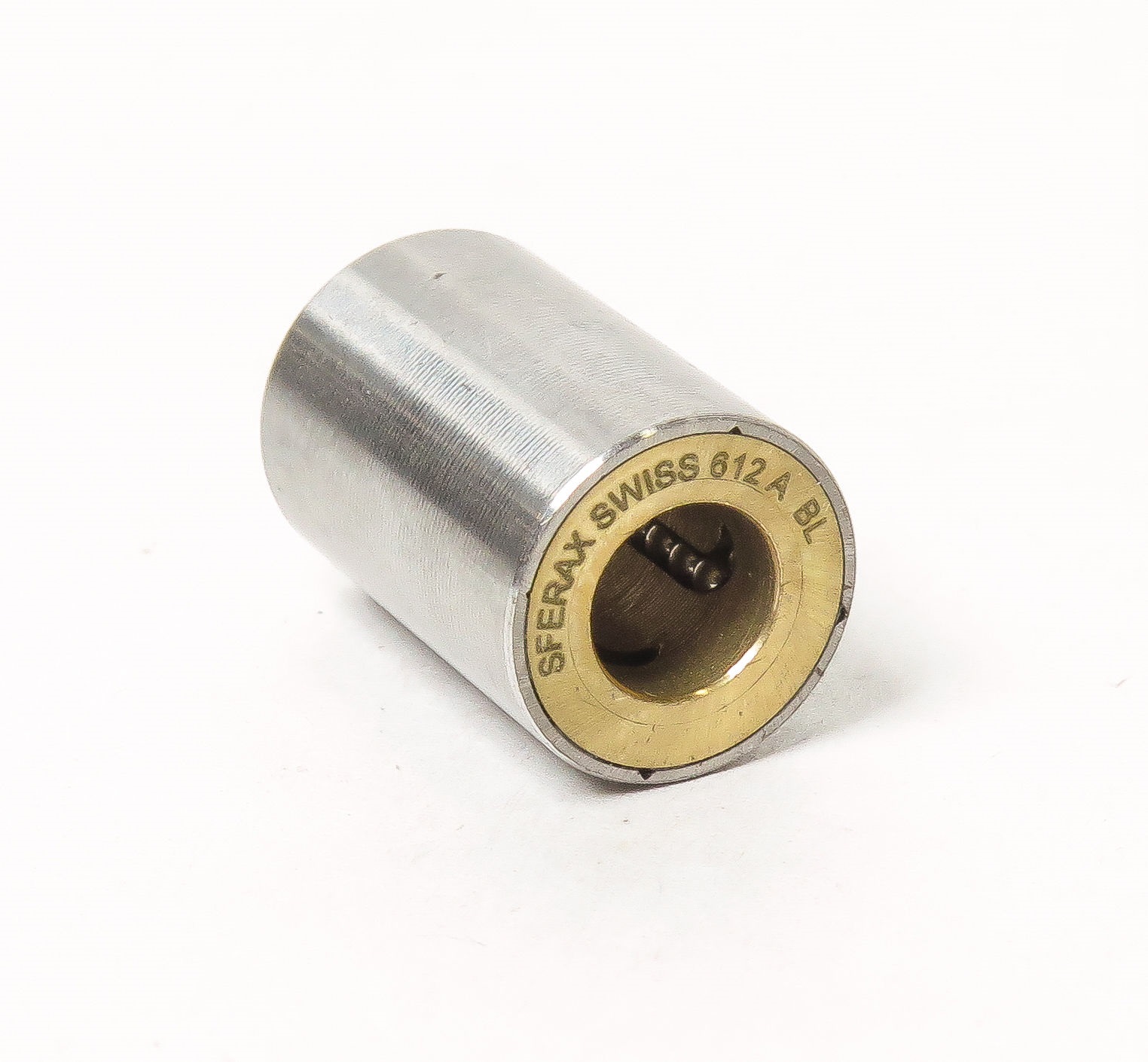

дюймовый шарикоподшипник миниатюрный, нержавеющий


SMX
Тип SMX


inearшарикоподшипник
миниатюрный, нержавеющий


 Применение


Этот шарикоподшипник разработан специально для миниатюрных блоков следующих областей:
- часовой промышленности
- авиационная техника
- пищевая промышленность
- медицинские или фармацевтические технологии и т. Д.

 Особенности


- Полностью выполнен из металла (НЕРЖАВЕЮЩАЯ СТАЛЬ - ЛАТУНЬ)
Наружная рукав из нержавеющей стали 1.4112;
- сплошная шаровая клеть из фрезерованной
  латуни;
- Шары из нержавеющей стали.

 Прецизионные


классы BA
См. Допуски

Допустимая рабочая температура


От -30 ° C до + 200 ° C.

 Версия SMXX


версия SMXX (все из нержавеющей стали)


техническая информация



 Динамическая нагрузка


½ статической нагрузки Предварительная нагрузка В зависимости от применения и размеров от 0,002 до 0,02 мм в соответствии с диаметром вала.





Максимальная скорость подъема


Для стандарта SFERAX 5 м / с.
Если шариковый подшипник перемещается, эта скорость разрешается только в том случае, если в конце движения обеспечивается мягкое торможение.


Ускорение


Стандарт SFERAX 100 м / с²
SFERAX закрепленный 150 м / с²

 Коэффициент трения


Прибл. 0.002
Легкое трение позволяет продольные движения больших нагрузок с низким энергопотреблением.

Смазка


- Тонкое масло (для высоких скоростей)
- Литиевая смазка (плотность 2 или 3) для горизонтальных
  применений и средних скоростей.
  Чем выше скорость, тем ниже
  должна быть вязкость.
- Если смазка невозможна,
  скорость может быть макс. 1-2 м / мин
  (без грязеуловителя).

Очистка


бензина
Нефтяный
сжатый воздух




Инструкции по сборке Блокировка продольного шарикового подшипника в отверстии может быть выполнена путем легкого нажатия. Конечно, фиксация может быть выполнена путем склеивания. Продольный шарикоподшипник можно нажимать только на наружную гильзу. Во избежание повреждения подшипника диаметр сердечника должен быть на 0,1 мм меньше диаметра отверстия (см. Рисунок ниже).




 Основные правила


- Оптимальная защита от загрязнения
- Отсутствие удара
- Тщательная настройка шарикоподшипника и вала
- Точное выравнивание для предотвращения
  смещения
- Правильное измерение.



Скачать каталог Подшипники SFERAX S.A :

Подшипники SFERAX S.A
