Главная » Статьи » Производители Подшипникив » Опорно-поворотные устройства, производство

Поворотные приводы rothe erde
                                                                    ОТПРАВИТЬ ЗАПРОС НА ПОСТАВКУ

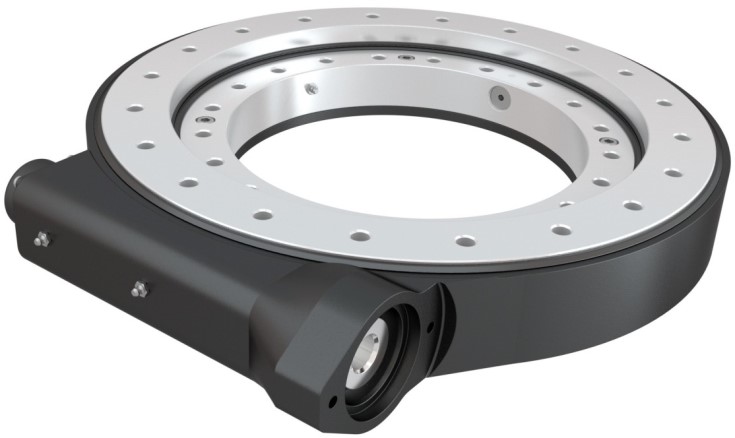

Опорно-Поворотные приводы Rothe Erde представляют собой готовые к установке модульные подшипники, способные нести достаточные нагрузки и высокие крутящие моменты. Поворотные приводы Rothe Erde состоят из шарикового подшипника и червячного винта, заключенного в корпус. Возможные области применения поворотных приводов Rothe Erde машины для строительства, сельского и лесного хозяйства, промышленного производства.
Поворотные приводы Rothe Erde представляют собой модульные силовые приводы и отличаются своей компактной конструкцией. Прочный корпусный поворотный подшипник точно сцепляется с червячной передачей и обеспечивает оптимальную передачу усилий и высокий выходной крутящий момент. Опыт проектирования и производства гарантирует инновационный продукт с низкой общей высотой и надежной работой.


Компания PRECISE-ROTATION "Точное вращение" является поставщиком опорно-поворотные устройства Rothe Erde, на территории Российской Федерации.

Поворотные приводы rothe erde представляют собой готовое к монтажу решение. Закупка и монтаж нескольких компонентов больше не нужны. Глобальное присутствие  rothe erde предоставляет всемирный доступ к самым популярным стандартным размерам с быстрым временем выполнения заказа. Благодаря универсальным интерфейсам клиенты получают высочайшую гибкость для подключения гидравлического или электрического двигателя, тормоза и датчиков опорно-поворотные устройства Rothe Erde.


Купить ОПУ,  переход в магазин...



Закрытый корпус опорно-поворотного привода гарантирует устойчивую работу, не требующую технического обслуживания, без потери смазки, а также защиту от воздействия окружающей среды.

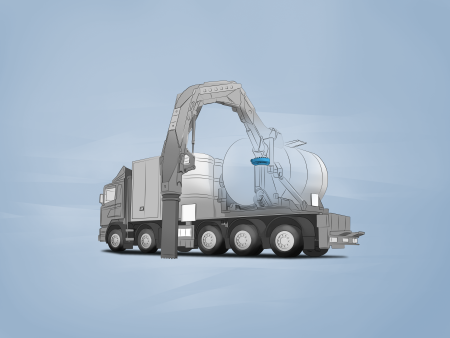

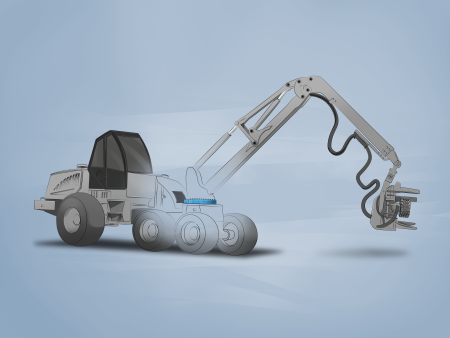

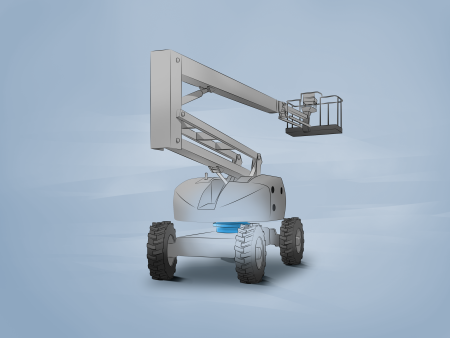

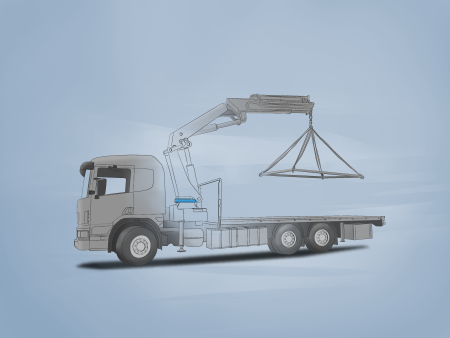

Благодаря компактной конструкции опорно поворотные приводы rothe erde хорошо подходят для использования в строительстве, сельском хозяйстве и лесном хозяйстве. Примерами являются погрузочные краны, подъемные платформы, а также системы рулевого управления для специальных транспортных средств.






Обучение  ваших сотрудников тому, как правильно работать с поворотными подшипниками.
Для этого  предлагаем , с одной стороны, теоретическую подготовку, технических основ и важные базовые знания в эксплуатации ОПУ.
Для других  предлагаем практические занятия на Вашей производственной площадке, а также на местах установки Ваших ОПУ.
Задача - максимально увеличить срок службы поворотных подшипников, а значит безупречная работа систем с ОПУ.
Также предоставляется Оперативная ремонтная зона


Важные составляющие надежной работы ОПУ:
• Установка ОПУ
• Техническое обслуживание ОПУ
• Экспертиза эксплуатационной безопасности
Поворотный подшипник может быть оптимально эксплуатироваться  обученным персоналом. Эта
это единственный способ гарантировать надежную безопасную и бесперебойную работу ОПУ.
Предполагается обучение  сотрудников заказчика, поэтому они могут впоследствии выполнить монтаж самостоятельно и грамотно.
Поворотные подшипники, как и любая другая часть машины, требуют бережного обращения. ОПУ всегда следует перевозить и хранить в горизонтальном положении.
Для безопасного обращения с поворотными подшипниками, которые включают в себя транспортные отверстия, должны использоваться болты с высоким транспортным ушком.
В особых случаях внутренняя поперечная связь (транспортный кросс) не требуется. Вес подшипника ОПУ должен быть указан на ящике или поддоне.
Ударные нагрузки, особенно в радиальных направление, следует избегать.
Поворотные подшипники поставляются заполненными одной из смазок по умолчанию или выбору.   Если не заявлена специальная  смазка или требуется специальное количество смазки .

Внешние габариты подшипников (кроме дырок) есть Cortec VCI применяется защита от коррозии.
Передача не смазана. защита от коррозии применяется для внешних контуров.
Прибл. 6 месяцев в крытых складских помещениях.
Прибл. 12 месяцев в закрытых помещениях с контролируемой температурой (температура> 12 ° C).
Хранение ОПУ вне помещения не допускается.
При необходимости, другая защита от коррозии агенты и типы упаковки могут быть использованы, например длительная упаковка до 5 лет.
Более длительные сроки хранения потребуют особых условий сохранности.
После того, как поворотный подшипник хранился относительно долгое время, может наблюдается увеличенный момент трения вызванный адгезией всасывания уплотнительной кромки сальника.
Осторожный подъем уплотнительной кромки сальника тупым предметом вокруг всей Окружности и несколько раз по часовой стрелке  вращении и поворота против часовой стрелки подшипник на 360 градусов уменьшит момент трения до нормы.

Плоская монтажная поверхность без смазки и смазка необходима для верхнего и нижнего кольца
твердо опущен в посадки. Сварочные шарики (сварочная окалина), заусенцы, излишки краски и другие неровности должны быть
удалены до установки ОПУ. Подшипник кольца должен полностью поддерживаться соединительной  структурой.
thyssenkrupp rothe erde Germany GmbH рекомендует провести проверку  монтажных поверхностей с помощью выравнивающего инструмента или лазерного оборудования (эта услуга может
быть предоставлена thyssenkrupp rothe erde Германия ГмбХ или другой сторонней организацией.
Значения плоскостности не должно превышать значений, указанных в документации
 Чтобы избежать больших отклонений и появление пиков в небольших секторах, любой отклонение в диапазоне от 0 ° до 180 ° возможно только в допусках.


Установка · Смазка · Техническое обслуживание (ILM)
Не относится к подшипникам с конкретными инструкциями по монтажу - для сменных поставок
Обязательно свяжитесь с производителем станка для установки, смазка и обслуживание.
Люфт регулируется относительно трех зубцов шестерни с отметками зеленым и должно быть не менее 0,03–0,04 х модуля.
После окончательной затяжки подшипника, люфт должен быть перепроверен на всю окружность Радиуса края наконечника и на шестерне должен быть предусмотрен наконечник
«Зубчатая передача» в каталоге поворотные подшипники rothe erde®
Механическая обработка поверхностей соединения подшипника на соединительной конструкции требуется, если значения превышены.
Положение установки поворотных подшипников должно соответствовать указанному в чертеже. Если транспортная крестовина была применена при
доставке, она должна быть удалена до установки ОПУ в посадку.
Защитное покрытие от коррозии может быть удалено  щелочным очистителем. Очиститель должен быть не может вступить в контакт с
телами качения или дорожками качения. Удалите защитное покрытие с верхней и нижней монтажных поверхностей опорно поворотного подшипника, а также с шестерни ОПУ.
 Примечание Защита от коррозии может легко быть удалена, например, с использованием биоразлагаемого щелочного очистителя.
 Преимущество, Быстрое удаление антикоррозионной защиты с низким воздействием на окружающую среду.
Неотвержденная зона между началом и концом закаленной области
дорожки качения помечены буквой «S» на внутреннем или наружном диаметре каждого кольца ОПУ. На зубчатом кольце зазор твердости отмечен на осевой поверхности.
Где бы возможно, разрыв твердости «S» должен быть расположен вне основных несущих зон. Если основная рабочая зона для ОПУ известна, то твердость зазор кольца, нагруженного по окружности, также должена располагаться снаружи основная несущей зоны.
ОПУ должен быть полностью прикручен на пусконаладочные работы и тестовые запуски.
Достаточная нагрузка / момент затяжки должен быть применен чтобы избежать скольжения прилипания к корпусам подшипников скольжения.


Производство ОПУ.        Читать далее...



Технические особенности
Диаметр ОПУ 222 мм до 640 мм (от 9 до 25 дюймов)
Максимум. выходной крутящего момента До 43 000 Нм (31 585 фунтов-футов)
Вес системы До 250 кг (551 фунт)
смазывание смазка консистентная
Диапазон температур От -20 ° C до + 40 ° C
Конструкция ОПУ Закрытый корпус, шариковый подшипник
Диапазон поворота ОПУ 360 °


Скачать каталог Поворотные приводы rothe erde...
