Компания PRECISE-ROTATION "Точное вращение" является поставщиком на территории Российской Федерации. Зажимы инструмента Berg GmbH: Инновационные решения оснастки чпу
Производство захватов для всех распространенных патронов, компания специализируется на разработке модульных зажимных систем для шпинделей с зубчатой передачей и электроприводом. ассортимент продукции также входят вращающиеся соединения для подачи охлаждающей жидкости. Различные испытательные и измерительные устройства дополняют ассортимент зажимных устройств для инструмента. ассортимент захватных устройств впечатляет уникальным выбором продукции. Berg проектирует и производит захваты для всех имеющихся в продаже типов хвостовиков, от хвостовиков с крутым и полым конусом до многоугольных конусов. Все зажимные устройства разработаны для долговечной работы, не требуют технического обслуживания и обеспечивают максимально возможную стабильность усилия зажима. Помимо базовых версий, доступен широкий выбор дополнительных опций, например: • Функция фиксации для быстрой и стабильной смены инструмента. • с системой перекачки охлаждающей жидкости • версия зажим из нержавеющей стали • Версия с коротким ходом для компактных пружинных блоков • комплектные зажимные системы • Системы зажима инструмента отличаются надежной работой, компактными размерами и длительным сроком службы. Использование проверенных временем отдельных компонентов гарантирует функциональность и производительность всей системы. • Ассортимент входят захваты инструмента, усилительные редукторы, пружинные блоки и цилиндры разблокировки, а также системы для перемещения и измерения положения.
В результате: (гидро)механические, гидравлические и электрические комплектные зажимные устройства, подходящие практически для любого типа обрабатывающих шпинделей.

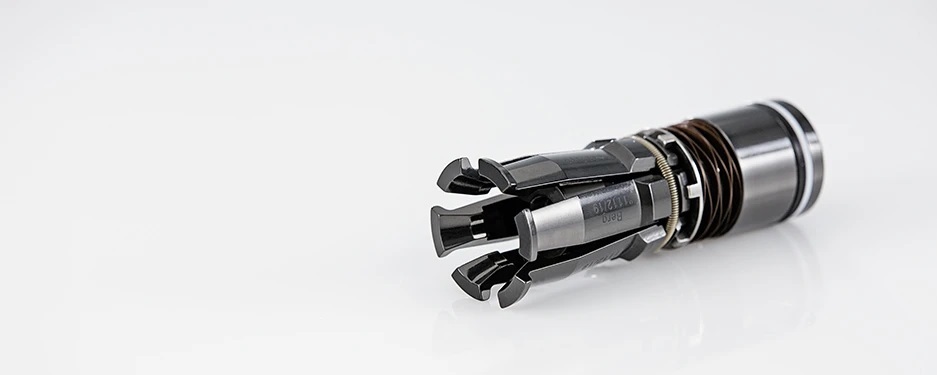

Зажимные комплекты HK и HKR предназначены для зажима инструментов с полым хвостовиком в соответствии со стандартом DIN 69893. Зажимные комплекты HK и HKR имеют шесть зажимных губок, удерживаемых кольцевой пружиной, которые наклоняются при установке и извлечении инструментов с полым хвостовиком. Во время зажима клиновидный угол расположенного по центру тягового винта усиливает усилие срабатывания, создавая тем самым значительно большее усилие зажима на зажимных губках. Специальное трибологическое покрытие гарантирует максимальную стабильность усилия зажима. Зажимной комплект не требует технического обслуживания. Стопорный винт позволяет плавно позиционировать и фиксировать зажимной комплект по оси Z. Для сборки и разборки не требуются специальные инструменты. Внутренний контур шпинделя легко поддается обработке. Зажимная система HK, HKR отличается от зажимной системы HK наличием дополнительной функции блокировки, которая надежно удерживает инструмент в шпинделе в положении освобождения. Захваты HK, HKR имеют шесть цанг, удерживаемых кольцевой пружиной, что обеспечивает качательное движение для установки и извлечения инструментов с полым хвостовиком. Во время зажима конусность расположенного по центру стяжного болта увеличивает усилие срабатывания, создавая тем самым гораздо большее усилие зажима в цангах. Специальное триболическое покрытие гарантирует максимально возможное постоянное усилие зажима. Захват не требует технического обслуживания. Стопорный болт позволяет плавно регулировать положение и фиксацию захвата по оси Z. Для сборки и разборки не требуются специальные инструменты. Шпиндель имеет легко изготавливаемый внутренний контур. Захват HK, HKR имеет встроенную функцию защелкивания, позволяющую надежно удерживать его в шпинделе даже в незажатом положении. Пример заказа. Комплект поставки: зажимной комплект захвата согласно техническому описанию. При зажиме без инструмента стяжной болт захвата поддерживается в конце полного хода на глубине внутри шпинделя. Если это невозможно на данном этапе, остановку необходимо расположить в другом месте.
Ассортимент:
Зажимы инструмента для всех типов хвостовиков: от крутого и полого конуса до многоугольных конусов. Зажимные устройства разработаны для долговечной работы, не требуют технического обслуживания и обеспечивают максимальную стабильность усилия зажима.
Ротационные системы подачи СОЖ : для подачи охлаждающей жидкости через инструмент.
Испытательные и измерительные устройства: дополняющие ассортимент Berg.
Преимущества зажимных систем Berg:
Надежная работа: использование проверенных компонентов гарантирует функциональность и производительность.
Компактные размеры: идеально подходят для ограниченного пространства.
Длительный срок службы: высокое качество материалов и сборки.
Дополнительные опции:
Функция фиксации: для быстрой и стабильной смены инструмента.
Система подачи охлаждающей жидкости через фрезу: для эффективного охлаждения.
Исполнение из нержавеющей стали: для работы в агрессивных средах.
Версия с коротким ходом: для компактных пружинных блоков.
Типы захвата инструмента:
HSK (HK(R), HSH): для инструментов с полым коническим хвостовиком (DIN 69893). Модели с усилением (HKR) и прямой передачей усилия (HSH) обеспечивают высокую силу зажима и долговечность.
PSC (CV(R), Capto C…(R), C…-M): для инструментов с коническим (PSC) и многоугольным (Capto, ISO 26623) хвостовиком. Модели с усилением (CV(R), Capto C…(R)) и ручным управлением (C…-M) предлагают гибкость и производительность.

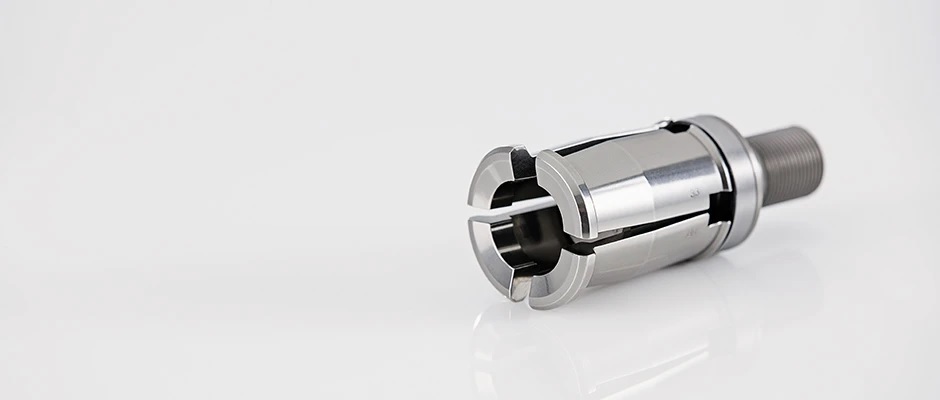

Зажимные комплекты SSK в первую очередь предназначены для установки и извлечения инструментов с крутым конусом. Эти инструменты оснащены стандартизированными на международном уровне тягами (DIN, ANSI, MAS, JIS и ISO), что позволяет быстро и автоматически менять инструмент. Зажимные комплекты SSK подходят не только для зажима инструментов, но и для зажима заготовок, держателей заготовок и паллет на обрабатывающих центрах, фрезерных станках, расточных станках, шлифовальных центрах, станках специального назначения и системах погрузки-разгрузки. Помимо типов для стандартизированных тяг, доступны зажимные комплекты специальной конструкции для других форм. Привод может быть механическим, гидравлическим, электромеханическим или пневматическим. Конструктивные особенности зажимных комплектов SSK: Они состоят из четырех зажимных сегментов, которые надежно соединены с тягой для удобства сборки. Они передают усилие зажима от тяги к тяге. Возможно зажимать хвостовики инструментов одинакового размера с крутым конусом с помощью тяг разных стандартов, используя различные зажимные комплекты на шпинделе единой конструкции. Захваты представлены в следующем обзоре. Помимо стандартных зажимных болтов, доступны захваты специальной конструкции для других форм. Привод может быть механическим, гидравлическим, электромеханическим или пневматическим. Конструктивные особенности: Захваты SSK состоят из четырех зажимных сегментов, которые надежно соединены с тяговым болтом для обеспечения простоты сборки. Они передают усилие зажима от тягового болта к фиксирующей ручке. Возможно зажимать хвостовики инструментов с одинаковым крутым конусом с фиксирующими ручками разных стандартов, используя разные захваты на шпинделе единой конструкции.
Захваты для инструментов с полым коническим хвостовиком (DIN 69893)
Захваты используются для зажима инструментов с полым коническим хвостовиком в соответствии с DIN 69893. Благодаря встроенной системе усиления усилия, они обеспечивают эффективную конструкцию зажимного узла инструмента, что делает захваты HK(R) особенно подходящими для компактных шпинделей и модульных шпинделей (типоразмеры SK и PSC). Установка захватов не требует специальных вспомогательных средств или инструментов.

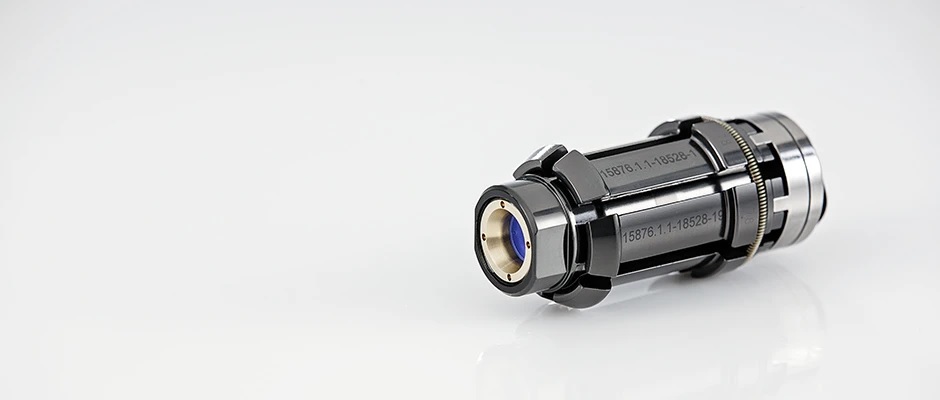

Захват HSK
Тип: Усиленный HSK
Описание: Обладает дополнительной функцией удержания, надежно фиксирующей инструмент на шпинделе в положении освобождения. Идеален для быстрой смены инструмента.
Параметры:
Специальное усилие зажима для обработки титана
Компактная конструкция зажима
Увеличенный размер сквозного отверстия для плунжеров или управляющих валов
Возможность переделки внутренней формы шпинделя
Уменьшенные усилия привода для минимизации усилий разблокировки (например, с использованием пневматических цилиндров)

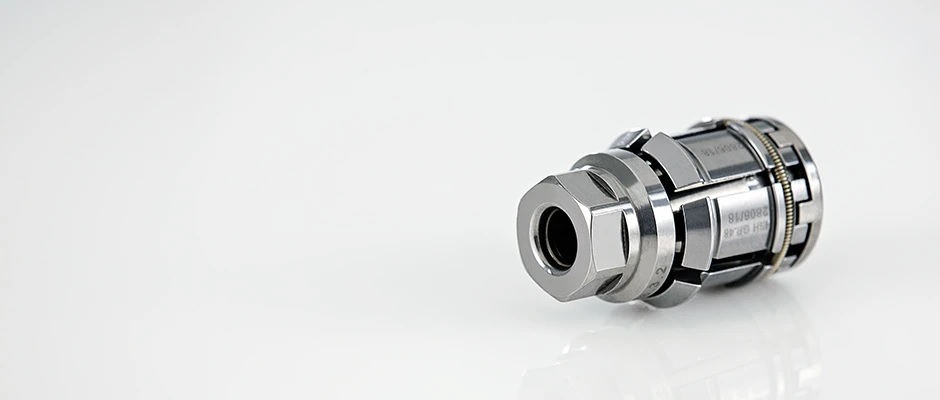

Захват HSH с прямой передачей усилия
Тип: HSH
Описание: Зажимы HSH имеют короткий ход зажима, что снижает нагрузку на пружинный блок. Они предназначены для использования в фрезерных, расточных и шлифовальных шпинделях, обеспечивая простоту изготовления по контуру шпинделя и быструю сборку без специальных инструментов.
Параметры:
Трубка для перекачки охлаждающей жидкости
Версия из нержавеющей стали
Увеличенный размер сквозного отверстия для плунжера/регулировочного вала

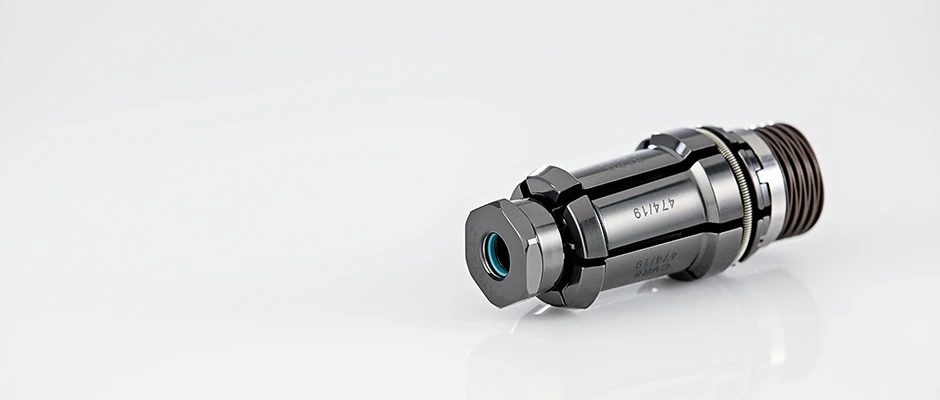

Зажим инструмента PSC усиленной конструкции.
Тип: CV(R)
Описание: Захваты типа CV(R) используются для зажима инструментов PSC в фрезерных шпинделях. Благодаря усилению усилия при нарастании силы зажима, они являются компактными и долговечными.
Параметры:
Компактная конструкция зажима инструмента
Точность.

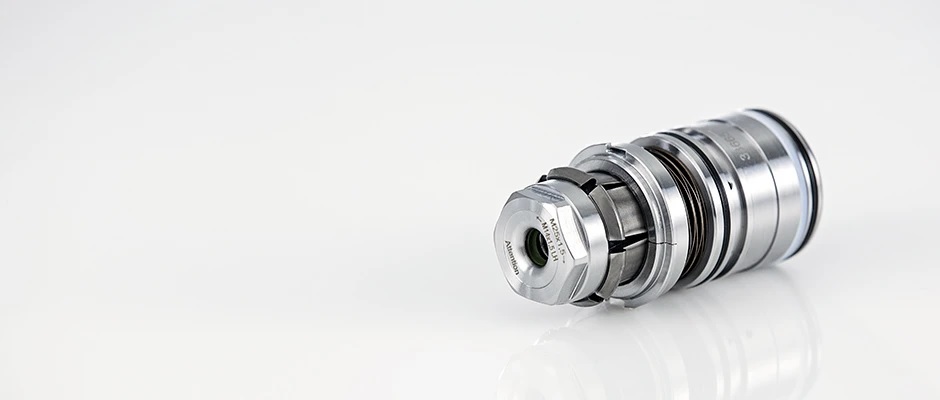

Захватное устройство PSC с прямой передачей усилия
Тип: Capto C...(R)
Описание: Захваты Capto C...(R) идеально подходят для фрезерных и токарных шпинделей, требующих максимальной производительности резки.
Параметры:
Схема подключения по запросу клиента
Зажимное устройство с усилительным механизмом и пружинным блоком
Ручной захват PSC
Тип: C...-M
Описание: Компактный дизайн, позволяющий использовать в ограниченных пространствах. Подходит для стационарных держателей инструментов и систем с приводным инструментом.
Параметры:
Изготовлен согласно стандарту ISO 26623 (интерфейс Capto)
Высокое качество компонентов и оптимизированная конструкция для высоких скоростей вращения.
Мы уверены в качестве продукции Berg и проводим 100% тестирование всех захватов.
Для этой цели разработаны специальные измерительные системы, позволяющие точно измерять силу зажима и угол наклона зажимного плеча. Оборудование для измерения силы зажима является высокоточными инструментами, проверенными на практике.
BERG SSKV P 30 T-I BERG SSKE-KH 50 ANSI BERG SSKE 30 JIS BERG AZB 40 DIN BERG SSKV P 30 T-II BERG SSKE-KH 60 DIN BERG SSKE 30 ANS BERG AZB 45 DIN BERG SSKV P 40 T-I BERG SSKE-KH 60 ANSI BERG SSKE 35 JIS BERG AZB 50 DIN BERG SSKV P 40 T-II BERG SSKE-KH P 30 T-I BERG SSKE 40 DIN BERG AZB 60/1 DIN BERG SSKV P 50 T-I BERG SSKE-KH P 30 T-II BERG SSKE 40 JIS BERG HSK A/T/E 25 B/F 32 BERG SSKV P 50 T-II BERG SSKE-KH P 35 T-I BERG SSKE 40 ANSI BERG HSK A/T/E 32 B/F 40 BERG SSKV 30 DIN BERG SSKE-KH P 35 T-II BERG SSKE 45 DIN/JIS BERG HSKA/T/E 40 B/F 50 BERG SSKV 30 ANSI BERG SSKE-KH P 40 T-I BERG SSKE 45 ANSI BERG HSKA/T/E 50 B/F 63 BERG SSKV 40 DIN BERG SSKE-KH P 40 T-II BERG SSKE 50 DIN/JIS BERG HSKA/T/E 63 B/F 80 BERG SSKV 40 ANSI BERG SSKE-KH P 45 T-I BERG SSKE 50 ANSI BERG HSKA/T/E 80 B/F 100 BERG SSKV 50 DIN BERG SSKE-KH P 45 T-II BERG SSKE 55 JIS BERG HSKA/T/E 100 B/F 125 BERG SSKV 50 ANSI BERG SSKE-KH P 50 T-I1) BERG SSKE 60 DIN BERG HSKA/T/E 125 B/F 160 BERG SSKV 60 DIN BERG SSKE-KH P 50 T-II1) BERG SSKE 60 JIS BERG HSK A 160 BERG SSKV 60 ANSI BERG SSKE-KH P 60 T-I BERG SSKE P 30 T-I BERG SK 40 BERG SSK 30/1 DIN BERG SSKE-KH P 60 T-II BERG SSKE P 30 T-II BERG SK 50 BERG SSK 30/1 ANSI BERG SSKF 30 DIN BERG SSKE P 35 T-I BERG SK 60 BERG SSK 40 DIN BERG SSKF 30 JIS BERG SSKE P 35 T-II BERG HSK-A/T/E 63 BERG SSK 40 ANSI BERG SSKF 30 ANSI BERG SSKE P 40 T-I BERG HSK-B/F 80 BERG SSK 45 DIN BERG SSKF 40 DIN BERG SSKE P 40/1 T-I1) BERG HSK-A/T/E 80 BERG SSK 45 ANSI BERG SSKF 40 JIS BERG SSKE P 40 T-II BERG SHR-SSKF BERG SSK 50 DIN BERG SSKF 40 ANSI BERG SSKE P 40/1 T-II1) BERG SHR-SSKF BERG SSK 50 ANSI BERG SSKF 45 DIN/JIS BERG SSKE P 45 T-I BERG SHR-SSKF BERG SSK 60/1 DIN BERG SSKF 45 ANSI BERG SSKE P 45 T-II BERG HSK-B/F 100 BERG SSK 60/1 ANSI BERG SSKF 50 DIN/JIS BERG SSKE P 50 T-I2) BERG HSK-A/T/E 100 BERG SSK P 40 T-I BERG SSKF 50 ANSI BERG SSKE P 50 T-II2) BERG HSK-B/F 125 BERG SSK P 40 T-II BERG SSKF 60 DIN BERG SSKE P 60 T-I BERG HSK-A/T/E 125 BERG SSK P 45 T-I BERG SSKF 60 JIS BERG SSKE P 60 T-II SSKE-KH 30 DIN BERG HSK-B/F 160 BERG SSK P 45 T-II BERG SSKF 60 ANSI BERG SSKE-KH 30 ANSI BERG SHR 95 BERG SSK P 50 T-I1) BERG SKR 40 DIN BERG SSKE-KH 40 DIN BERG PSC 63 BERG SSK P 50 T-II1) BERG SKR 40 ANSI BERG SSKE-KH 40 ANSI BERG SHR-C6 BERG SSK P 60 T-I BERG SKR 50 DIN BERG SSKE-KH 45 DIN BERG PSC 80 BERG SSK P 60 T-II BERG SKR 50 ANSI BERG SSKE-KH 45 ANSI BERG SHR-C8 BERG SSKE 30 DIN BERG AZB 30/1 DIN BERG SSKE-KH 50 DIN BERG PSC 100
