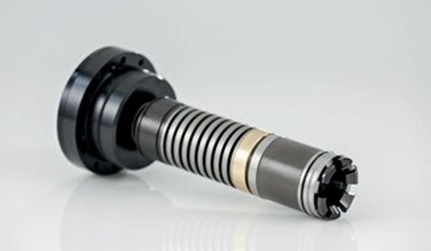

Пружинная система зажима инструмента Berg GmbH
Гибкие решения для систем зажима инструмента для всего спектра шпиндельных узлов
Процесс обработки, задачи зажима и доступное монтажное пространство определяют конкретную конструкцию системы зажима.
По этой причине механические системы зажима инструмента представляют собой исключительно комплексные системы, разработанные с учетом требований заказчика/применения.
Систематическая конфигурация и модификация доступных модульных компонентов позволяет эффективно создавать оптимальные системы зажима для любого распространенного интерфейса.
Для таких систем в основном применяют захваты с усилением нагрузки, которые обеспечивают усилие зажима, во много раз превышающее усилие привода.
Кроме того, усиление позволяет создать компактную конструкцию всей системы зажима инструмента.
Помимо этого, используемые пружинные пакеты отличаются превосходной стабильностью усилия зажима, высоким качеством балансировки и длительным сроком службы.
Они составляют основу долговечности всей системы.
Выбор механизма разблокировки зависит, помимо прочего, от желаемого типа привода, доступного монтажного пространства и требуемой силы разблокировки или выброса.
Дополнительные детали конфигурации, например, схема подачи сжатого воздуха, определение хода зажима, поворотное соединение для охлаждающей жидкости, также адаптируются к требованиям заказчика.

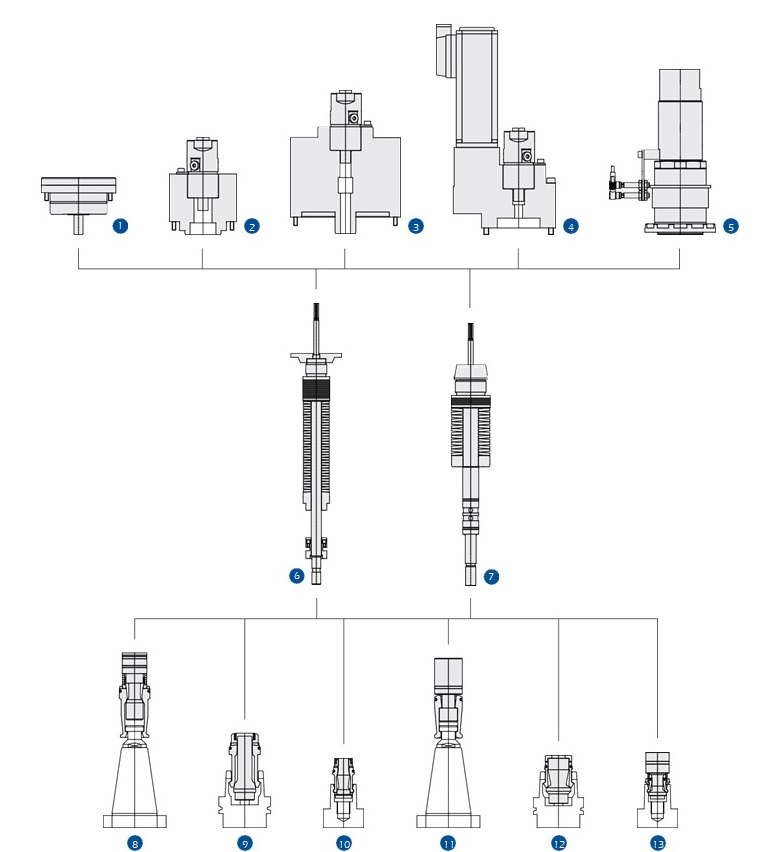

Пружинная система зажима инструмента Berg Spanntechnik
5. Гидравлические разжимные устройства (тип: HLZ-RK)
Вращающийся цилиндр
1. Гидравлические разжимные устройства (тип: HLZ)
Одностороннего действия (разжим пружиной или возвратом подшипника)
Стационарный цилиндр
Встроенное ротационное устройство для СОЖ
Одностороннего действия (разжим пружиной или возвратом подшипника)
Встроенный вращающийся соединитель для охлаждающей жидкости
6. Пружинные пакеты для двигателя шпиндели
Включая ротационное устройство для передачи СОЖ
2. Гидравлические разжимные устройства (тип: HDZ)
Цилиндрическое сигнальное колесо
Стационарный цилиндр
Трубка для перекачки СОЖ
Двустороннего действия (разжим гидравлическим давлением)
Вставляемое внешнее ротационное устройство на подшипнике для СОЖ (опционально)
7. Пружинные пакеты для шпинделей с зубчатой передачей
Включая ротационное устройство для передачи СОЖ
3. Пневматические разжимные устройства (тип: PDZ)
Коническое сигнальное колесо
Стационарный цилиндр
Трубка для перекачки охлаждающей жидкости
Двустороннего действия (разжим пневматическим давлением)
Вставляемое внешнее ротационное устройство на подшипнике для СОЖ (опционально)
8. Захваты SK с усилением усилия
9. Захваты HSK с усилением усилия
4. Электрические разжимные устройства (тип: EDZ)
10. Захваты PSC с усилением усилия
Стационарный цилиндр
11. Захваты SK с прямой передачей усилия
Вставляемое внешнее ротационное устройство на подшипнике для СОЖ (опционально)
12. Захваты HSK с прямой передачей усилия
13. Захваты PSC с прямой передачей усилия

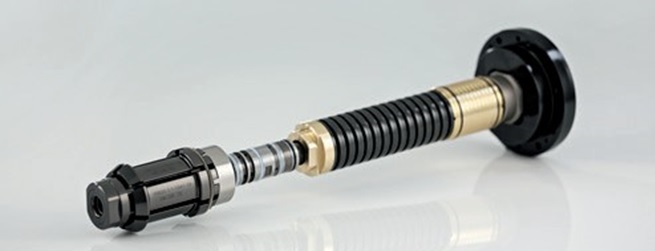

Зажимные устройства Berg Spanntechnik
Ассортимент захватных устройств отличается уникальным спектром доступных вариантов.
Он включает в себя захваты с прямой передачей усилия и захваты с усилением усилия для интерфейсов SK, HSK и PSC.
Все зажимные устройства разработаны для долговечной работы, полностью не требуют технического обслуживания и обеспечивают максимально возможную стабильность усилия зажима.
Захваты с усилением усилия позволяют нам создавать особенно компактные системы зажима инструмента.
Они также подходят для конфигурирования систем с пружинными пакетами одинакового размера и цилиндрами освобождения для модульных шпинделей.
В дополнение к базовым версиям захватных устройств доступен широкий выбор опций, например:
Функция удержания для быстрой и стабильной смены инструмента
Компактная конструкция зажима
С системой подачи охлаждающей жидкости
Специальное усилие зажима > стандартное
Версия с коротким ходом для компактных пружинных блоков
Высокоскоростная функция
Большие сквозные отверстия для валов плунжера/управления
Версия зажима из нержавеющей стали

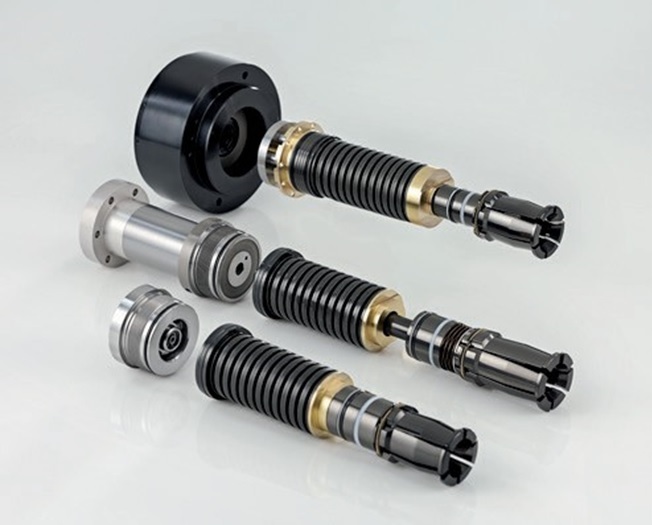

Зажим инструмента Berg Spanntechnik
ассортимент захватов отличается уникальным спектром доступных продуктов. Он включает в себя захваты с прямой передачей усилия и захваты с усилением усилия для интерфейсов SK, HSK и PSC.
Все зажимное оборудование разработано для долговечной работы, полностью не требует технического обслуживания и обеспечивает максимально возможную стабильность усилия зажима.
Захваты с усилением усилия позволяют нам создавать особенно компактные системы зажима инструмента.
Они также подходят для конфигурирования систем с пружинными блоками одинакового размера и цилиндрами освобождения для модульных шпинделей.
В дополнение к базовым версиям захватов, также доступен ряд опций, например:
Функция фиксации для быстрой и стабильной смены инструмента
Компактная конструкция системы
С системой подачи охлаждающей жидкости
Специальное усилие зажима > стандартное
Версия с коротким ходом для компактных пружинных блоков
Высокоскоростной режим работы
Большие сквозные отверстия для валов плунжера/управления
Версия из нержавеющей стали
Подача воздуха через инструмент Berg Spanntechnik
В простейшей конструкции захват напрямую соединен с тяговой трубой. Охлаждающая среда и обдувочный воздух подаются к инструменту по центру через сквозное отверстие.
Для очистки поверхностей с контактом с рабочей поверхностью можно направлять воздух через смещенный от центра соединительный элемент к конусу, когда система находится в положении смены инструмента.
В качестве альтернативы используются небольшие корпуса клапанов, которые можно заменить спереди вместе с захватом.
Преимуществом этой версии является непрерывное отверстие с большим проходом к держателю инструмента.
Корпуса клапанов распределяют очищающий воздух по каналам продувки и перекрывают подачу воздуха, которая проходит отдельно через вал шпинделя, так что никакая охлаждающая среда не может попасть в шпиндель или пружинный блок во время работы. SK 40 SHR-SSKF SK 50 SHR-SSKF SK 60 SHR-SSKF HSK-A/T/E 63 HSK-B/F 80 HSK-A/T/E 80 HSK-B/F 100 HSK-A/T/E 100 HSK-B/F 125 HSK-A/T/E 125 HSK-B/F 160 PSC 63 SHR-C6 PSC 80 SHR-C8 PSC 100 SHR-C10
