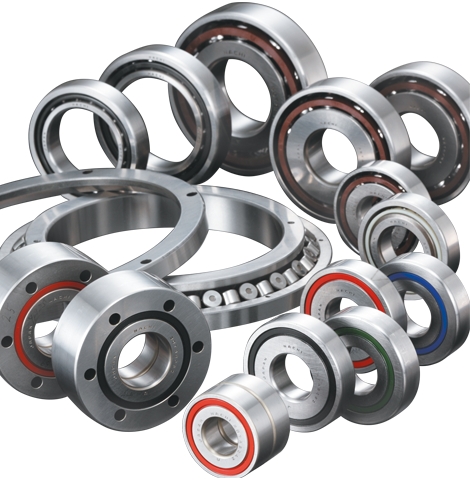

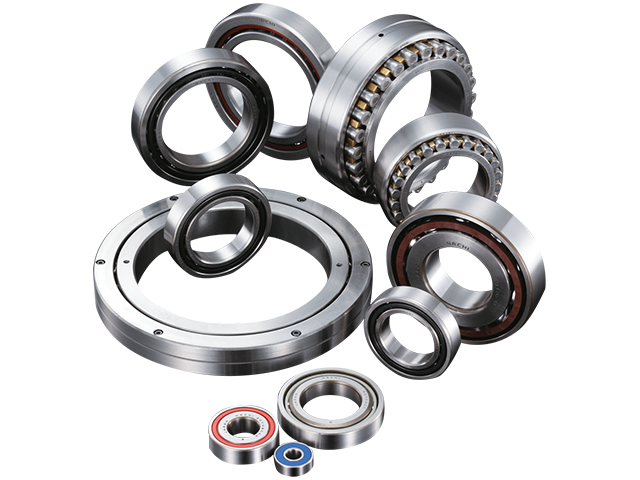

Подшипники – С 1939 года выдающееся качество роликовых подшипников NACHI неизменно впечатляет. Это обусловлено необычайно высоким уровнем вертикальной интеграции компании. Каждый этап производства, от обработки стали и термообработки до механической обработки и сборки подшипников, осуществляется и контролируется собственными силами. В настоящее время NACHI поставляет широкий ассортимент глубокопроходных, цилиндрических, конических и прецизионных подшипников для применения в машиностроении, аэрокосмической отрасли и требовательной автомобильной промышленности.

Режущий инструмент – NACHI поставляет высококачественный инструмент для промышленного применения. Качество и надежность сверлильных, фрезерных, резьбонарезных, зубофрезерных и протяжных инструментов NACHI основаны на высоком уровне вертикальной интеграции. Производство нерафинированной стали, порошковая обработка, прессование, спекание, термообработка, нанесение покрытий, шлифовка – специалисты NACHI являются мастерами во всех необходимых процессах. Наши процессы спекания, шлифовки и нанесения покрытий разработаны собственными силами и постоянно оптимизируются – это движущая сила инноваций. Инструменты NACHI всегда технически совершенны: качество и точность, произведенные в Японии.

Роботы – Разработав в 1960-х годах свои первые высокопроизводительные промышленные роботы, компания NACHI доказала свои высокие инновационные возможности в области автоматизации. С тех пор NACHI постоянно расширяет свой ассортимент промышленных роботов. Сегодня NACHI предлагает индивидуальные решения по автоматизации с использованием роботов для всех областей применения. Это и загрузка/разгрузка станков и литьевых машин, и захват, упаковка и паллетирование различных компонентов, и точечная и шовная сварка в автомобильной и сталелитейной промышленности, и позиционирование и сборка мелких компонентов в электронике.

Гидравлика – С момента разработки  первого собственного роторно-лопастного насоса в 1943 году компания NACHI заняла выдающееся положение на рынке гидравлики и постоянно расширяет его за счет постоянных инвестиций в исследования и разработки. На протяжении десятилетий мы являемся надежным партнером в области промышленной и мобильной гидравлики. Компактные, надежные и эффективные решения – результат многолетнего междисциплинарного опыта. Высокий уровень автоматизации и обширные производственные знания также являются следствием использования уникальной внутренней синергии.

В основном подшипники качения можно разделить на радиальные и упорные подшипники по конструкции подшипника или на шариковые и роликовые подшипники по типу тела качения. Радиальные подшипники в основном предназначены для поддержания нагрузки, перпендикулярной оси вала, в то время как упорные подшипники воспринимают нагрузку, параллельную оси вала. При использовании деления на ШАРИКОВЫЕ и РОЛИКОВЫЕ подшипники, РОЛИКОВЫЕ подшипники далее можно разделить в соответствии с типом роликов на следующие подклассы: цилиндрические роликовые, конические роликовые и игольчатые роликовые подшипники. ШАРИКОВЫЕ ПОДШИПНИКИ в зависимости от числа рядов далее можно разделить на однорядные и двухрядные (для упорных шариковых подшипников – на одинарные и двойные). ШАРИКОВЫЕ подшипники далее также можно разделить на еще более мелкие сегменты в зависимости от взаимодействия между кольцами подшипника и элементами качения, формы колец подшипника и использования дополнительных приспособлений. Подшипники также делятся в соответствии с конкретными областями применения, например, на колесные подшипники для автомобильной промышленности.

Подшипники качения: виды, конструкция, классификация и выбор

В машиностроении и промышленности подшипники качения являются ключевыми элементами, обеспечивающими вращение валов и осей. Понимание их типов, конструкции и критериев выбора необходимо для создания надежных и долговечных механизмов.

1. Основные виды подшипников качения

1.1 Классификация по конструкции и типу тел качения

Все подшипники качения делятся на две основные группы:

• По воспринимаемой нагрузке:
  • Радиальные подшипники — предназначены для восприятия нагрузки, перпендикулярной оси вала.
  • Упорные подшипники — воспринимают нагрузку, параллельную оси вала (осевую).
• По типу тел качения:
  • Шариковые подшипники — используют шарики в качестве тел качения.
  • Роликовые подшипники — используют ролики различной формы.

Роликовые подшипники в зависимости от формы роликов делятся на:

• Цилиндрические роликовые
• Конические роликовые
• Игольчатые роликовые

Шариковые подшипники классифицируются по количеству рядов:

• Однорядные
• Двухрядные (для упорных — одинарные и двойные)

Дополнительно шариковые подшипники различаются по конструкции колец, взаимодействию с телами качения и наличию дополнительных приспособлений (уплотнений, крышек).

1.2 Конструкция подшипника качения

Типовой подшипник качения состоит из:

• Внутреннего кольца
• Наружного кольца
• Тел качения (шариков или роликов)
• Сепаратора — элемента, разделяющего и позиционирующего тела качения на равном расстоянии друг от друга по дорожкам качения.

1.3 Материалы подшипников

Стандартные материалы для изготовления колец и тел качения:

• Высокоуглеродистая хромистая подшипниковая сталь
• Закаленная сталь

Эти материалы проходят термическую обработку для достижения оптимального сопротивления усталости при прокатке. Поверхности обрабатываются с высокой точностью на специальных станках.

1.4 Общие преимущества подшипников качения

• Низкое пусковое сопротивление (малая разница между трением покоя и качения).
• Стандартизированные размеры и высокая точность изготовления.
• Меньшая подверженность износу по сравнению с подшипниками скольжения.
• Экономичность эксплуатации — требуется небольшое количество смазки.

Важно: Для достижения оптимального срока службы необходимо понимать конструкцию конкретного типа подшипника и выбирать его в соответствии с требованиями механизма.

2. Классификация и особенности типов подшипников

2.1 Радиальные шариковые подшипники

Радиальные шариковые подшипники — наиболее популярный тип. Они доступны в различных компоновках (с уплотнениями, крышками, стопорными кольцами).

• Конструкция: Кольцевые желоба имеют радиус, немного превышающий радиус шарика. Контакт шариков с дорожками — точечный (эллиптический под нагрузкой).
• Применение: Способны нести радиальные, осевые и комбинированные нагрузки. Обеспечивают высокую точность движения и высокие скорости.
• Миниатюрные и сверхминиатюрные: Подшипники с наружным диаметром менее 9 мм называются миниатюрными; от 9 мм и с отверстием менее 10 мм — сверхминиатюрными.
• Сепараторы: Стандартные — штампованная сталь; для высоких скоростей — механически обработанные.

2.2 Однорядные радиально-упорные шариковые подшипники

Отличаются тем, что дорожки качения выполнены под установленным углом контакта.

• Особенности: Неразборные. Возможен монтаж большего числа шариков, чем в радиальных подшипниках.
• Материалы сепараторов: Штампованная сталь, высокопрочная латунь или синтетическая смола.
• Применение: Воспринимают радиальные, осевые (в одном направлении) и комбинированные нагрузки.
• Монтаж: Часто используются парами (схемы DB — спина к спине, DF — торец к торцу, DT — тандем). Пары DB и DF выдерживают двунаправленные осевые нагрузки.

2.3 Двухрядные радиально-упорные шариковые подшипники

Конструкция аналогична двум однорядным подшипникам, смонтированным по схеме О (DB).

• Особенность: Меньшая грузоподъемность по сравнению с парой однорядных подшипников того же размера.
• Применение: Воспринимают радиальные, моментные и двунаправленные нагрузки.

2.4 Самоустанавливающиеся шариковые подшипники

Имеют наружное кольцо со сферической дорожкой качения.

• Особенность: Компенсируют угловое смещение вала (до нескольких градусов).
• Применение: Идеальны для длинных валов, где точное позиционирование корпуса затруднено. Часто используются с опорными подшипниками.
• Ограничение: Не подходят для больших осевых нагрузок.

2.5 Цилиндрические роликовые подшипники

• Конструкция: Линейный контакт роликов с дорожками качения.
• Преимущества: Высокая радиальная грузоподъемность, пригодность для высоких скоростей.
• Модификации: Существуют с цельными и свободными бортами (типы N, NJ, NU, NUP и др.). Однорядные и двухрядные (NN, NNU).
• Применение: Двухрядные версии используются в высокоскоростных шпинделях станков.

2.6 Конические роликовые подшипники

• Конструкция: Дорожки качения и ролики имеют коническую форму, их оси пересекаются в одной точке.
• Применение: Воспринимают комбинированные радиальные и осевые нагрузки. Пары подшипников (торец к торцу или спина к спине) выдерживают двунаправленные нагрузки.
• Многорядные: Двухрядные и четырехрядные версии используются в тяжелых условиях (валки прокатных станов, ударные нагрузки).

2.7 Сферические роликовые подшипники

• Конструкция: Двухрядные, сферическая дорожка качения наружного кольца.
• Преимущества: Очень высокая радиальная грузоподъемность, устойчивость к ударным нагрузкам, способность к самоустановке.
• Применение: Бумажная промышленность, вибрационные сита, подвижной состав, крупные промышленные машины.
• Монтаж: Облегчен при использовании конического отверстия и втулок.

2.8 Упорные шариковые подшипники

• Назначение: Только для осевых нагрузок.
• Типы: Одинарные (одно направление) и двойные (двунаправленные).
• Ограничение: Не предназначены для высоких скоростей вращения.

2.9 Сферические упорные роликовые подшипники

• Конструкция: Сферическая дорожка качения шайбы корпуса обеспечивает самоустановку.
• Применение: Высокие нагрузки при низких и средних скоростях. Используются в литьевых машинах, крановых крюках.

3. Критерии выбора подшипника

Правильный выбор подшипника — залог долговечности и эффективности механизма. Рекомендуется учитывать следующие факторы:

3.1 Тип и величина нагрузки

• Радиальная нагрузка — основные кандидаты: радиальные шариковые, цилиндрические роликовые, сферические роликовые подшипники.
• Осевая нагрузка — упорные шариковые, упорные роликовые, радиально-упорные подшипники.
• Комбинированная нагрузка — радиально-упорные шариковые, конические роликовые, сферические роликовые подшипники.
• Моментная нагрузка — двухрядные радиально-упорные, сдвоенные подшипники.

Важно: При прочих равных условиях, роликовые подшипники имеют большую грузоподъемность, чем шариковые.

3.2 Скорость вращения

Предельная скорость подшипника зависит от его типа, размеров, точности, конструкции сепаратора, смазки и уплотнений. Для высоких скоростей обычно требуются подшипники повышенной точности.

3.3 Шум и крутящий момент

Наименьшим уровнем шума и момента обладают однорядные радиальные шариковые подшипники с глубоким желобом.

3.4 Соосность (центровка)

При возможном перекосе вала или корпуса используйте самоустанавливающиеся типы:

• Самоустанавливающиеся шариковые подшипники
• Сферические роликовые подшипники
• Упорные шариковые с самоустанавливающейся шайбой

3.5 Жесткость

Роликовые подшипники значительно жестче шариковых. Для повышения жесткости применяют преднатяг в парных комбинациях.

3.6 Монтаж и демонтаж

Разборные подшипники (например, конические роликовые, цилиндрические роликовые с отделяемым кольцом) проще монтировать. Использование конических отверстий и гидравлических втулок также упрощает процесс.

3.7 Рабочая температура

При температурах выше 120 °C необходима специальная термостабилизация (S26 до 150 °C, S28 до 200 °C). При высоких температурах снижается динамическая грузоподъемность (используются температурные коэффициенты).

4. Расчет долговечности подшипника

4.1 Основные понятия

• Номинальная долговечность (L10) — число оборотов (или часов работы), которое достигнут 90% группы идентичных подшипников при одинаковых условиях без появления усталостных повреждений.
• Номинальная динамическая грузоподъемность (C) — постоянная нагрузка, при которой подшипник достигает долговечности в 1 млн оборотов.

4.2 Уточненная формула долговечности

Для учета надежности, свойств материала и условий эксплуатации используется модифицированная формула (ISO/JIS):

$$L_{na} = a_1 \cdot a_2 \cdot a_3 \cdot \left(\frac{C}{P}\right)^p$$

где:

• $L_{na}$ — установленная долговечность (106 оборотов)
• $a_1$ — коэффициент надежности
• $a_2$ — коэффициент материала
• $a_3$ — коэффициент условий эксплуатации
• $C$ — динамическая грузоподъемность
• $P$ — эквивалентная динамическая нагрузка
• $p$ — показатель степени (3 для шариковых, 10/3 для роликовых)

4.3 Учет ударных нагрузок и вибрации

Реальная нагрузка на подшипник определяется с помощью коэффициента механизма $f_s$:

$$F = f_s \cdot F_c$$

где $F_c$ — расчетная нагрузка, а $f_s$ выбирается из таблиц для конкретного типа оборудования (например, станки, насосы, краны).

4.4 Статическая грузоподъемность

Для неподвижных или медленно вращающихся подшипников важна статическая грузоподъемность. Она определяет максимальную нагрузку, при которой деформация тел качения не превышает допустимых значений (обычно 1/10000 диаметра тела качения).

Заключение

Выбор подшипника качения — инженерная задача, требующая учета множества факторов: типа нагрузки, скорости, температуры, условий монтажа и требуемой надежности. Использование современных методик расчета и стандартов (ISO, JIS) позволяет гарантировать оптимальный срок службы и производительность оборудования.

При возникновении сомнений или особых условий эксплуатации рекомендуется обращаться к производителю (например, NACHI) для получения консультации.
