Компания PRECISE-ROTATION "Точное вращение" является поставщиком муфт GMN (Германия), на территории Российской Федерации.
Также наши возможности позволяют беспроблемно поставить муфты и подшипники GMN из Германии под требования заказчика.
Выбор муфт свободного хода GMN предлагает высокоэффективные и долговечные решения для муфт свободного хода, подходящие для многих применений.
Все муфты свободного хода GMN могут использоваться в качестве ограничителя, индексирующей муфты или обгонной муфты.
Правильный выбор оптимальной муфты свободного хода. Нужно учитывать множество конструктивных аспектов: 1. Тип (особенности окружающей конструкции) 2. Требования к размеру и крутящему моменту 3. Режим работы (подходящая пружинная система)
1. Тип муфты Выбор подходящей муфты GMN может зависеть от существующих конструктивных характеристик вала и корпуса: Вал и корпус уже закалены в соответствии со спецификацией: Вставные элементы муфты свободного хода: серия GMN FE
Закаленные ответные кольца: Вставные элементы муфты свободного хода с внутренним и наружным кольцом: серия GMN FR, FRN
Подшипниковая опора: Шарикоподшипниковые / комплектные муфты свободного хода: серия GMN FK, FKN, FKNN, FP, FN
Интегрированные смазка и уплотнение муфты: Предварительно смазанные шарикоподшипниковые / комплектные муфты свободного хода серия GMN FPD, FND, RA, FK 2RS, FKN 2RS, FKNN 2RS
2. Размер и крутящий момент Все муфты GMN выпускаются в различных размерах и классах производительности
3. Режим работы обгонной муфты (конструкция / пружинная система) Выбор подходящей пружинной системы требует особого внимания в отношении предполагаемого режима работы: Пружинная система: меандровая пружина (M) ОстанПружинная система: натяжная пружина (Z) Пружинная система: натяжная пружина (Z) или меандровая пружина (M) Изготовление индивидуального решения для муфты GMN возможно по запросу.
Шарикоподшипниковые муфты свободного хода GMN Экономичные решения для муфт свободного хода со встроенными шариковыми подшипниками для малых и средних требований к крутящему моменту в стандартизированных размерах шарикоподшипников. Шарикоподшипниковые муфты свободного хода предлагаются без уплотнений или с двумя уплотнениями (2RS). Уплотнения не влияют на требуемую ширину муфт. Муфты с двойным уплотнением смазаны на весь срок ее службы. Шарикоподшипниковые муфты свободного хода GMN без уплотнений подходят как для смазки маслом, так и для смазки консистентной смазкой.
Серии FR и FRN состоят из вставного элемента муфты свободного хода,и закаленных и шлифованных упорных колец. Вставной элемент муфты свободного хода состоит из сепаратора, пружины и количества обгонных муфт, зависящего от размера. Все муфты свободного хода и шарикоподшипниковые муфты свободного хода GMN оснащены вставным элементом серии FE 400 M, FE 400 Z или FE 400 Z2. Вставные элементы муфт свободного хода FE не являются самоцентрирующимися. Для обеспечения соосности вала относительно корпуса им требуется внешняя опора подшипника. Использование компонентов высочайшего качества является основой для выдающихся характеристик и длительного срока службы муфт свободного хода GMN обгонного типа. Муфты свободного хода GMN обгонного типа отличаются компактной конструкцией и демонстрируют выдающиеся эксплуатационные характеристики, в отношении крутящего момента, точности индексации, частоты индексации и срока службы.
Вставки в муфту свободного хода Серии GMN FE 400 Z, FE 400 M, FE 400 Z2 и FE 8000 имеют в качестве основных компонентов обгонные муфты, сепаратор обгонной муфты и пружину. Серии GMN FR и FRN дополнительно включают внутренние и наружные кольца, предназначенные для запрессовки или соединения с сопрягаемыми деталями с помощью шпонки. Модули свободного хода на шарикоподшипниках Серии GMN FK, FKN и FKNN дополнительно оснащены шарикоподшипниками. Серия RS с уплотнениями RS

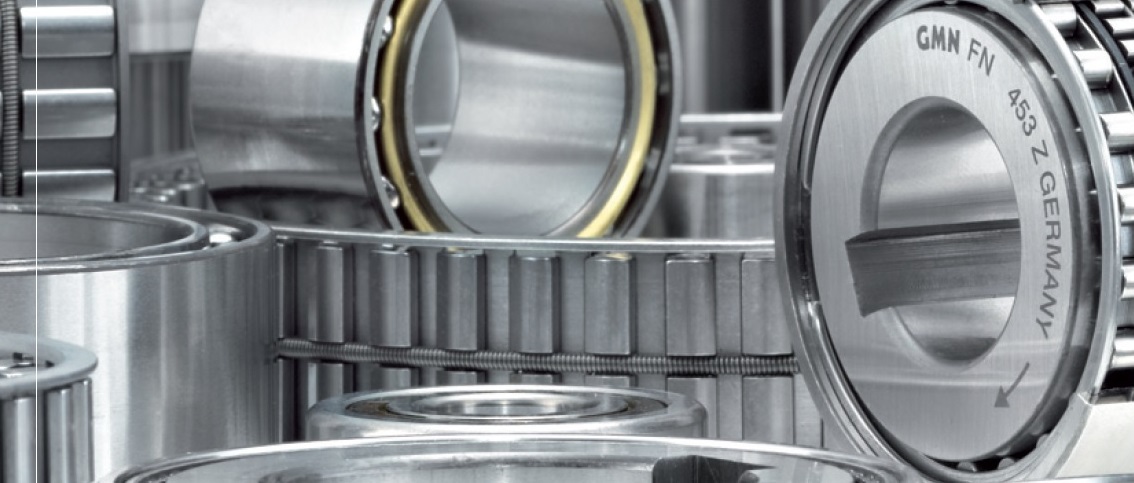

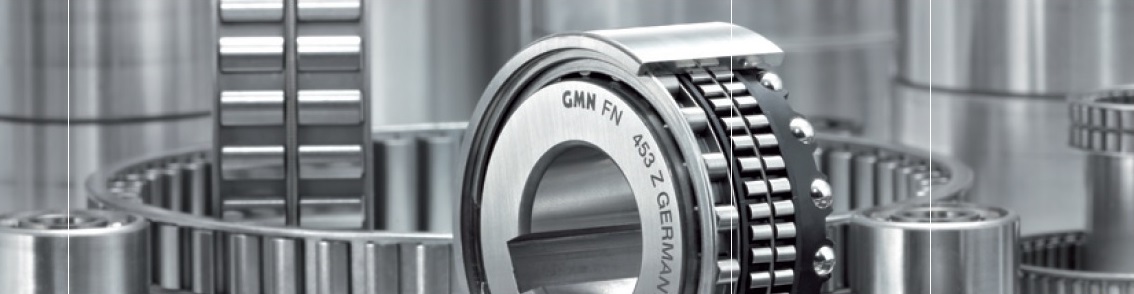

Полные блоки муфт свободного хода Серии GMN FP и FN отличаются встроенным шарикоподшипником и дополнительным роликовым подшипником. Серии FPD, FND и RA с резиновыми уплотнениями GMN Компактный размер этих обгонных муфт в сочетании с их высокоточной геометрией изготовления обеспечивают выдающиеся эксплуатационные характеристики.
Малый размер обгонной муфты позволяет достичь высокой плотности обгонных муфт и, следовательно, максимальной производительности при минимальном занимаемом пространстве. Низкая инерция обгонных муфт также позволяет достичь чрезвычайно высоких частот вращения Обгонные муфты равномерно расположены по окружности вставного элемента. Вставной элемент не контактирует с внутренним или внешним кольцом; он остается абсолютно свободным от нагрузки при любом применении. Обгонные муфты свободного хода GMN с пластиковой обоймой в стандартной конструкции также доступны в специальной конструкции со стальной обоймой по запросу.
GMN предлагает две различные системы пружин, которые поддерживают постоянный фрикционный контакт между обгонными муфтами и сопрягаемыми деталями. Пружина натяжения Пружина натяжения GMN представляет собой круговую пружину, которая охватывает все обгонные муфты и обеспечивает им коллективную пружинную силу. Усилие пружины на каждый обгонный механизм немного меньше, чем у меандровой пружины.
Это приводит к увеличению срока службы на холостом ходу. Максимальная частота индексации fmax = 10 Гц.
Серии с пружинами натяжения: Вставной элемент муфты свободного хода: FE 400 Z, FE 400 Z2, FE 8000 Z Вставные элементы муфты свободного хода с кольцами: все серии Муфты свободного хода с шарикоподшипниками: все серии Полные блоки муфт свободного хода: все серии
Меандровая пружина Трехмерно изогнутая пружина, которая нагружает каждый обгонный механизм отдельно (индивидуальное усилие пружины для каждого обгонного механизма). Конструктивные характеристики этой пружины увеличивают передаваемый крутящий момент примерно на 10% (по сравнению с пружинами натяжения), поскольку достигается максимальный контакт линии обгонного механизма с дорожкой качения. Максимальная частота индексации fmax = 60 Гц.
Серии с меандровыми пружинами: Вставной элемент муфты свободного хода: FE 400 M Вставные элементы муфты свободного хода с кольцами: все серии Полные узлы муфты свободного хода: все серии. Кольца муфты свободного хода GMN изготовлены из закаленной и шлифованной шарикоподшипниковой стали.
Установка методом запрессовки Тонкая толщина стенок (2–2,5 мм) колец для запрессовки позволяет устанавливать их в условиях ограниченного пространства. Кольца разработаны таким образом, чтобы оптимальная высота начального зазора (h0) достигалась только после запрессовки колец в корпус и на вал Установка методом запрессовки гарантирует передачу максимального крутящего момента.
Установка со шпоночным пазом Все кольца GMN со шпоночным пазом предназначены для легкой запрессовки для обеспечения передачи крутящего момента. Шпоночное соединение без запрессовки будет недостаточным для достижения максимальной передачи крутящего момента.
Серии с кольцами: Обгонные муфты с кольцами: все серии Обгонные муфты на шарикоподшипниках: все серии
Комплектные обгонные муфты: все серии Свойства:100Cr6 (номер материала 1.3505) Твердость: HRC 60+4 (HV 700+100) Поверхность: Rz ≤ 2,5 мкм (Ra ≤ 0,4)
Резиновые уплотнения GMN Комплектные муфты свободного хода GMN серий FPD, FND и RA оснащаются эффективными круглыми уплотнениями, которые защищают муфту свободного хода от внешнего загрязнения и обеспечивают надежное заполнение маслом внутри.
Серии с круглыми уплотнениями GMN Комплектные муфты свободного хода: серии FPD, FND и RA Рабочая температура: макс. 100°C
Уплотнения RS Шарикоподшипниковые муфты свободного хода GMN со встроенными уплотнениями RS защищают муфту от внешнего загрязнения и обеспечивают смазку внутри муфты.
Серии с уплотнениями RS Шарикоподшипниковые муфты свободного хода: конструкции 2RS Рабочая температура: макс. 110°C Шарикоподшипниковые муфты свободного хода и комплектные муфты свободного хода GMN имеют стандартные встроенные шарикоподшипники. Каждое кольцо имеет приточенную дорожку качения шарикоподшипника и образует единицу с шариками, которую невозможно разобрать.
Дорожки качения шарикоподшипников для всех внутренних и наружных колец измеряются индивидуально и подбираются парами. Зазор между подшипниками C3 и C5 устанавливается в соответствии с допусками сопрягаемых деталей после запрессовки муфты свободного хода. Минимальный зазор подшипника C3 достигается при наибольшем размере диаметра вала и наименьшем размере диаметра отверстия (корпуса).
Узел муфты свободного хода с шарикоподшипниками: Комплектные узлы муфты свободного хода: все серии Шарики: Диаметр: 5 мм Материал: 100Cr6 (номер материала: 1.3505) Обойма шарика: Пластик (ПА) (узлы муфты свободного хода с шарикоподшипниками размеров 6204 и 6205: латунь) Роликовые подшипники серии GMN RL 400 доступны в качестве опции для вставных элементов муфты свободного хода GMN: FE 400, FE 400 Z и FE 400 Z2. Подшипники GMN с роликовым зазором "-4" (на 4 мкм меньше номинального размера) производятся как в качестве компонентов для комплектных муфт свободного хода GMN, так и в качестве отдельных принадлежностей. Для применений с уменьшенным зазором подшипника допуск "0" доступен по запросу. (обозначение заказа: RL 432-0)
Серии с роликовыми подшипниками: Комплектные муфты свободного хода: все серии Материал : Ролики: 100Cr6 (номер материала: 1.3505) Обойма ролика: сталь (RL 448 и RL 443: латунь) Максимальная рабочая температура: 170°C (RL 448 и RL 443: 150°C)
По мере увеличения передачи усилия в направлении вращения, обгонные муфты становятся более вертикальными и упруго расширяют зазор между кольцами.
GMN FPD 427 M GMN FRN 463 M GMN FN 463 Z GMN FE 418 Z2 GMN RA 463 Z GMN FE 528 Z GMN FKNN 6205 GMN FE 8079 Z 25 GMN FPD 427 Z GMN FRN 463 Z GMN FN 470 M GMN FE 422 Z2 GMN RA 470 Z GMN FE 648 Z GMN FKNN 6205-2RS GMN FE 8080 Z 16 GMN FPD 432 M GMN FRN 470 M GMN FN 470 Z GMN FE 423 Z2 GMN RA 473 Z GMN FE 422 M GMN FKNN 6206 GMN FE 8080 Z 19 GMN FPD 432 Z GMN FRN 470 Z GMN FN 473 M GMN FE 425 Z2 GMN FP 422 M GMN FE 423 M GMN FKNN 6206-2RS GMN FE 8080 Z 25 GMN FPD 437 M GMN FRN 473 M GMN FN 473 Z GMN FE 428 Z2 GMN FP 422 Z GMN FE 425 M GMN FKNN 6028 GMN FE 8083 Z 25 GMN FPD 437 Z GMN FRN 473 Z GMN FK 6203 GMN FE 433 Z2 GMN FP 427 M GMN FE 427 M GMN FKNN 6208-2RS GMN FE 8100 Z 16 GMN FPD 442 M GMN FE 412 Z GMN FK 6203-RS GMN FE 437 Z2 GMN FP 427 Z GMN FE 428 M GMN FKNN 6304-2RS GMN FE 8100 Z 19 GMN FPD 442 Z GMN FE 416 Z GMN FK 6204 GMN FE 438 Z2 GMN FP 432 M GMN FE 430 M GMN FR 422 M GMN FE 8100 Z 25 GMN FPD 448 M GMN FE 420 Z GMN FK 6204-2RS GMN FE 442 Z2 GMN FP 432 Z GMN FE 432 M GMN FR 422 Z GMN FE 8103 Z 16 GMN FPD 448 Z GMN FE 422 Z GMN FK 6205 GMN FE 443 Z2 GMN FP 437 M GMN FE 433 M GMN FR 427 M GMN FE 8103 Z 19 GMN FPD 453 M GMN FE 423 Z GMN FK 6205-2RS GMN FE 448 Z2 GMN FP 437 Z GMN FE 435 M GMN FR 427 Z GMN FE 8103 Z 25 GMN FPD 453 Z GMN FE 425 Z GMN FK 6206 GMN FE 453 Z2 GMN FP 442 M GMN FE 437 M GMN FR 432 M GMN FES 8123 Z 25 GMN FPD 463 M GMN FE 427 Z GMN FK 6206-2RS GMN FE 458 Z2 GMN FP 442 Z GMN FE 438 M GMN FR 432 Z GMN FE 8123 Z 25 GMN FPD 463 Z GMN FE 428 Z GMN FK 6207 GMN FE 463 Z2 GMN FP 448 M GMN FE 442 M GMN FR 437 M GMN FE 8126 Z 25 GMN FPD 473 M GMN FE 430 Z GMN FK 6207-2RS GMN FE 468 Z2 GMN FP 448 Z GMN FE 443 M GMN FR 437 Z GMN FE 8140 Z 25 GMN FPD 473 Z GMN FE 432 Z GMN FK 6208 GMN FE 8038 Z 16 GMN FP 453 M GMN FE 448 M GMN FR 442 M GMN FE 8150 Z 25 GMN FND 437 M GMN FE 433 Z GMN FK 6208-2RS GMN FE 8038 Z 19 GMN FP 453 Z GMN FE 453 M GMN FR 442 Z GMN FE 8160 Z 25 GMN FND 437 Z GMN FE 435 Z GMN FK 6304-2RS GMN FE 8040 Z 16 GMN FP 463 M GMN FE 458 M GMN FR 448 M GMN FE 8180 Z 25 GMN FND 442 M GMN FE 437 Z GMN FKN 6203 GMN FE 8040 Z 19 GMN FP 463 Z GMN FE 459 M GMN FR 448 Z GMN FE 8220 Z 25 GMN FND 442 Z GMN FE 438 Z GMN FKN 6203-RS GMN FE 8044 Z 16 GMN FP 473 M GMN FE 463 M GMN FR 453 M GMN RL 412 - 4 GMN FND 453 M GMN FE 442 Z GMN FKN 6204 GMN FE 8044 Z 19 GMN FP 473 Z GMN FE 468 M GMN FR 453 Z GMN RL 414 - 4 GMN FND 453 Z GMN FE 443 Z GMN FKN 6204-2RS GMN FE 8049 Z 16 GMN FN 437 M GMN FE 470 M GMN FR 463 M GMN RL 416 - 4 GMN FND 459 M GMN FE 448 Z GMN FKN 6205 GMN FE 8049 Z 19 GMN FN 437 Z GMN FE 473 M GMN FR 463 Z GMN RL 418 - 4 GMN FND 459 Z GMN FE 453 Z GMN FKN 6205-2RS GMN FE 8050 Z 16 GMN FN 442 M GMN FE 478 M GMN FR 473 M GMN RL 422 - 4 GMN FND 463 M GMN FE 455 Z GMN FKN 6206 GMN FE 8050 Z 25 GMN FN 442 Z GMN FE 488 M GMN FR 473 Z GMN RL 423 - 4 GMN FND 463 Z GMN FE 458 Z GMN FKN 6206-2RS GMN FE 8054 Z 16 GMN FN 453 M GMN FE 410 Z2 GMN FRN 427 M GMN RL 425 - 4 GMN FND 470 M GMN FE 459 Z GMN FKN 6207 GMN FE 8054 Z 19 GMN FN 453 Z GMN FE 412 Z2 GMN FRN 427 Z GMN RL 427 - 4 GMN FND 470 Z GMN FE 463 Z GMN FKN 6207-2RS GMN FE 8054 Z 25 GMN FN 459 M GMN FE 413 Z2 GMN FRN 432 M GMN RL 428 - 4 GMN FND 473 M GMN FE 468 Z GMN FKN 6208 GMN FE 8060 Z 16 GMN FN 459 Z GMN FE 414 Z2 GMN FRN 432 Z GMN RL 430 - 4 GMN FND 473 Z GMN FE 470 Z GMN FKN 6208-2RS GMN FE 8060 Z 19 GMN FN 463 M GMN FE 416 Z2 GMN FRN 437 M GMN RL 432 - 4 GMN RA 437 Z GMN FE 473 Z GMN FKNN 6203 GMN FE 8060 Z 25 GMN RL 459 - 4 GMN RL 453 - 4 GMN FRN 437 Z GMN RL 433 - 4 GMN RA 442 Z GMN FE 478 Z GMN FKNN 6203-RS GMN FE 8072 Z 16 GMN RL 463 - 4 GMN RL 455 - 4 GMN FRN 442 M GMN RL 437 - 4 GMN RA 453 Z GMN FE 488 Z GMN FKNN 6204 GMN FE 8072 Z 19 GMN RL 468 - 4 GMN RL 458 - 4 GMN FRN 442 Z GMN RL 438 - 4 GMN RA 459 Z GMN FE 508 Z GMN FKNN 6204-2RS GMN FE 8072 Z 25 GMN RL 470 - 4 GMN FRN 459 M GMN FRN 453 M GMN RL 442 - 4 GMN RL 448 - 4 GMN RL 473 - 4 GMN FRN 459 Z GMN FRN 453 Z GMN RL 443 - 4
